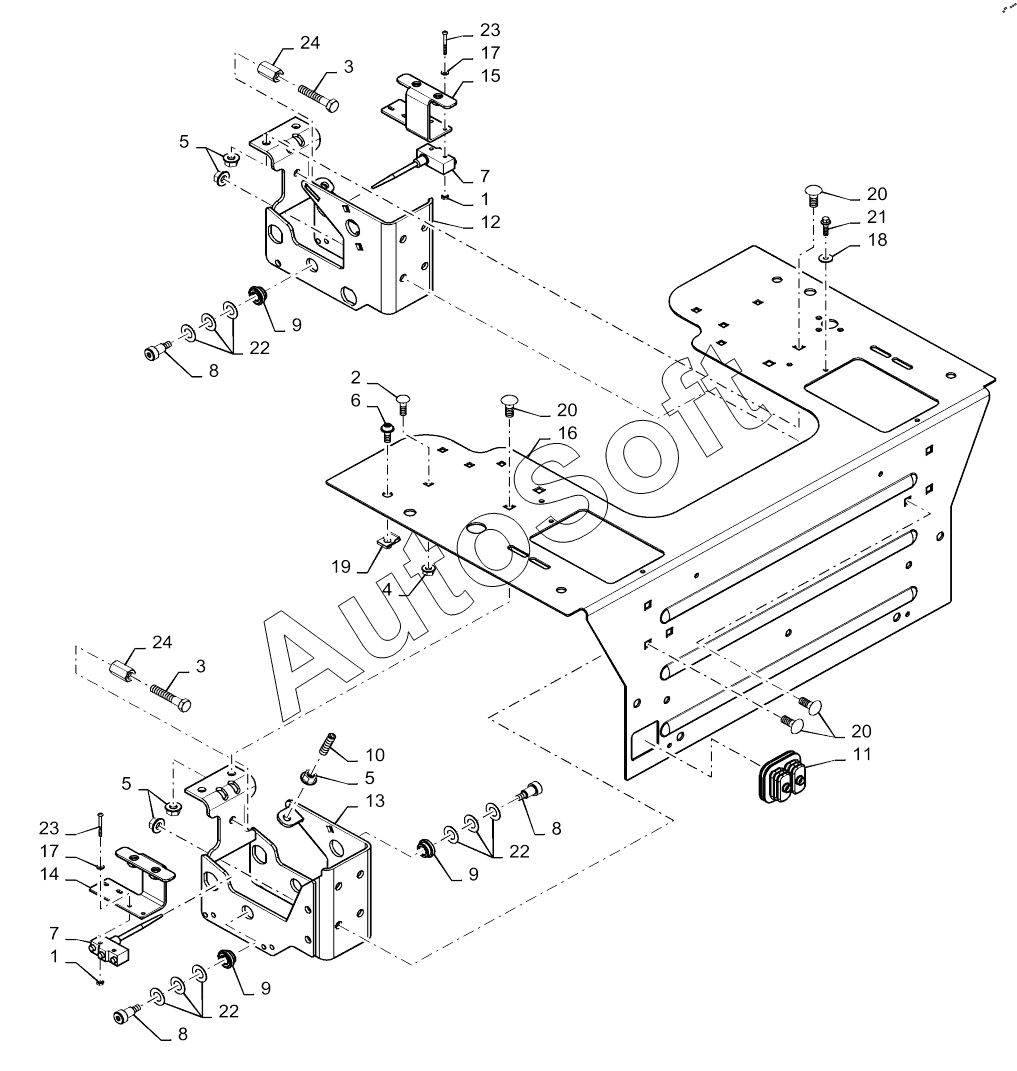

Каталог запасных частей к технике: CASE IH TR270 (2014). HANDLE MOUNTING, FOOT CONTROLS
13
24
24
23
23
22
22
22
21
20
20
20
19
18
17
17
16
15
14
13
1
1
12
12
11
10
9
9
9
8
8
8
7
7
6
5
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Nut | |
| 2 | 8***6 | BOLT | |
| 3 | 4***7 | BOLT, Hex, M10 x 55, 8.8, Full Thd | |
| 4 | 9***7 | NUT | |
| 5 | 9***8 | NUT, M10 x 1.5, Flg, Cl 8 | |
| 6 | 8***6 | SCREW, RWH M8x20 Torx 8.8 Pol | |
| 7 | 4***8 | PROXIMITY SWITCH Handle Position | |
| 8 | 8***4 | BOLT, Custom Shoulder Pivot | |
| 9 | 8***5 | BUSHING, Handle Pivot | |
| 10 | 8***4 | SET SCREW | |
| 11 | 8***7 | BOOT | |
| 12 | 4***7 | MOUNT LH Handle | |
| 12 | 4***2 | MOUNT LH Handle | |
| 13 | 4***8 | MOUNT RH Handle | |
| 13 | 4***0 | MOUNT RH Handle | |
| 14 | 4***1 | BRACKET Backup Alarm Switch, RH | |
| 15 | 4***6 | BRACKET Backup Alarm Switch, LH | |
| 16 | 4***8 | PLATE Heel | |
| 17 | 8***9 | WASHER | |
| 18 | 8***2 | WASHER | |
| 19 | 8***4 | SPRING NUT | |
| 20 | 8***6 | CARRIAGE BOLT, Short NK, M10 x 25, Cl8.8, Full Thd | |
| 21 | 8***6 | SELF-TAP SCREW, Hex Flg Hd, M6 x 20 | |
| 22 | 8***2 | WASHER, 17/32" x 1" x .030", (Not Shown) Used with Ref. 8 & 9 | |
| 23 | 4***7 | SCREW Cross Pan Hd, #6 - 32 x 1 1/8" | |
| 24 | 1***1 | NUT, Hex Coupling M10x1.5x38 |
