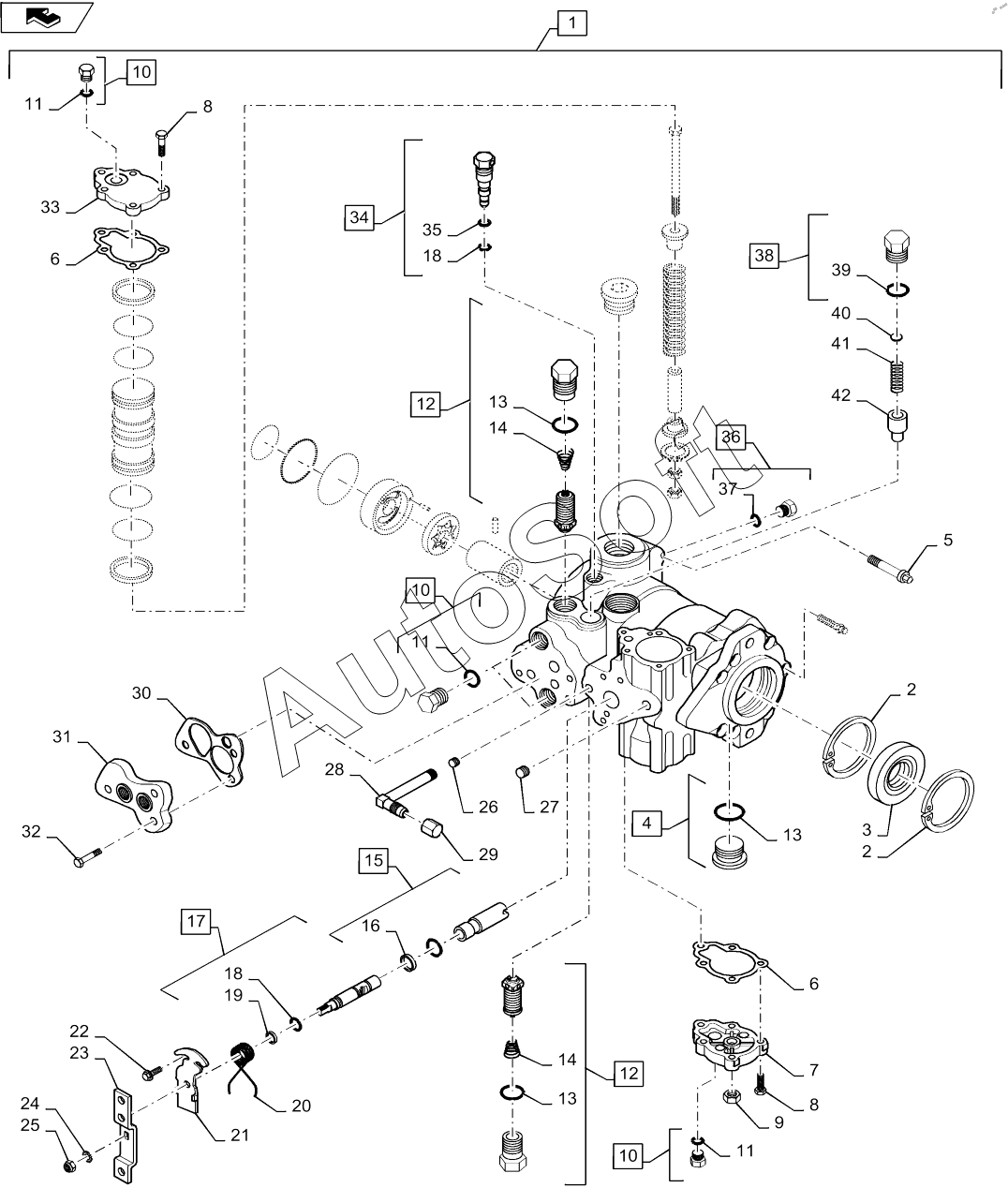

Каталог запасных частей к технике: CASE IH TR270 (2014). TANDEM HYDROSTATIC PUMP, 46CC, MECHANICAL CONTROL, FRONT
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
42
10
10
10
1
1
2
2
3
4
5
6
6
7
8
8
9
1
11
11
11
12
12
13
13
13
14
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | HYDROSTATIC PUMP, Tandem, 48cc MDC; See Figures 29.212.06 | |
| 1 | 8***C | CORE-HYDRAULIC PUMP Return Number | |
| 1 | 8***R | REMAN-HYD PUMP Tandem | |
| 2 | F***8 | SNAP RING, 2.812", Int, #281 | |
| 3 | N***3 | SEAL | |
| 4 | 2***2 | PLUG | |
| 5 | 1***9 | BOLT | |
| 6 | N***3 | GASKET | |
| 7 | H***5 | COVER | |
| 8 | 8***3 | SCREW | |
| 9 | N***0 | NUT | |
| 10 | 2***5 | PLUG | |
| 11 | 2***6 | O-RING | |
| 12 | 1***1 | VALVE | |
| 13 | 2***2 | O-RING | |
| 14 | 8***8 | SPRING | |
| 15 | 8***5 | SLEEVE | |
| 16 | 8***3 | RING | |
| 17 | 8***2 | SPOOL, Assembly, Sauer | |
| 18 | 8***5 | O-RING | |
| 19 | 8***4 | RING | |
| 20 | N***8 | SPRING | |
| 21 | N***0 | BRACKET | |
| 22 | H***0 | SCREW | |
| 23 | 1***1 | LEVER, Handle | |
| 24 | 4***3 | WASHER | |
| 25 | H***4 | NUT | |
| 26 | 8***9 | PLUG | |
| 27 | F***7 | PLUG | |
| 28 | 2***6 | ELBOW, 90є, 7/16"-20, 37є x 1/8"-27, NPTF, XLG | |
| 29 | 8***7 | CAP | |
| 30 | 3***1 | SEAL | |
| 31 | 1***1 | ADAPTER | |
| 32 | 2***6 | BOLT | |
| 33 | H***3 | COVER | |
| 34 | 8***2 | VALVE | |
| 35 | S***7 | RING | |
| 36 | 2***3 | PLUG | |
| 37 | 1***2 | O-RING | |
| 38 | 8***1 | PLUG | |
| 39 | 2***0 | O-RING | |
| 40 | H***7 | KIT | |
| 41 | 2***1 | SPRING | |
| 42 | V***1 | VALVE |
