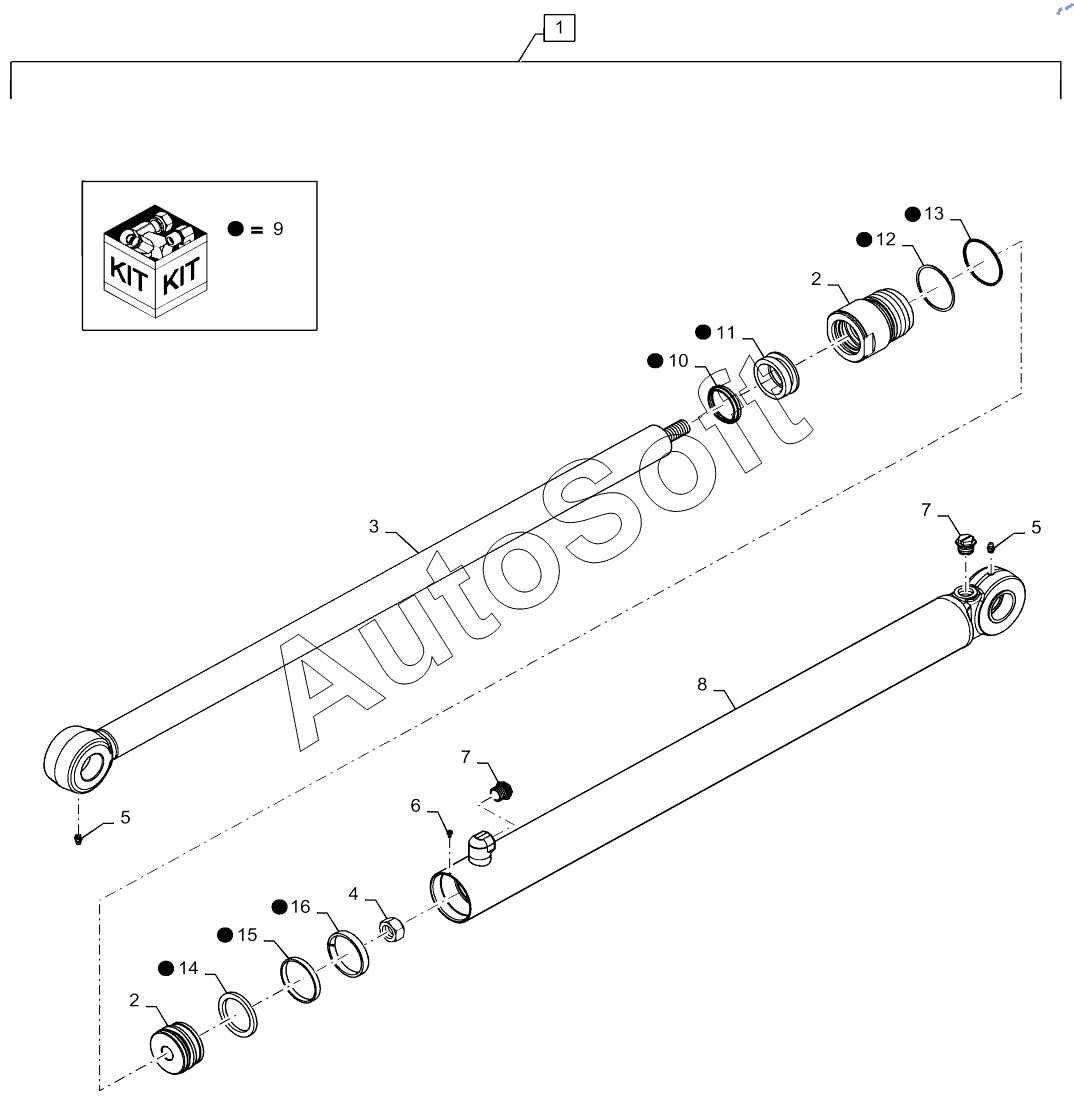

Каталог запасных частей к технике: CASE IH TR270 (2014). BOOM LIFT CYLINDER
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | HYDRAULIC CYLINDER Lift Cylinder, Incl 2 - 16 | |
| 2 | N***S | NOT SERVICED SEPARATELY | |
| 3 | 4***9 | ROD Piston, 44.4mm DIA | |
| 4 | 2***4 | NUT | |
| 5 | 8***4 | NIPPLE | |
| 6 | G***5 | SELF-TAP SCREW | |
| 7 | 8***0 | PLUG, 3/4-16 | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 9 | 4***8 | SERVICE KIT Seal Kit, Incl 10 - 16, Instruction Sheet P/N 87427854 | |
| 10 | 4***7 | ROD WIPER | |
| 11 | 1***1 | SEAL KIT | |
| 12 | 8***8 | WASHER | |
| 13 | 5***9 | O-RING | |
| 14 | G***3 | SEALING RING Loader, 63.5mm DIA | |
| 15 | G***2 | SEAL Piston, 63.5mm DIA | |
| 16 | G***4 | RING Wear Ring, 63.5mm DIA |
