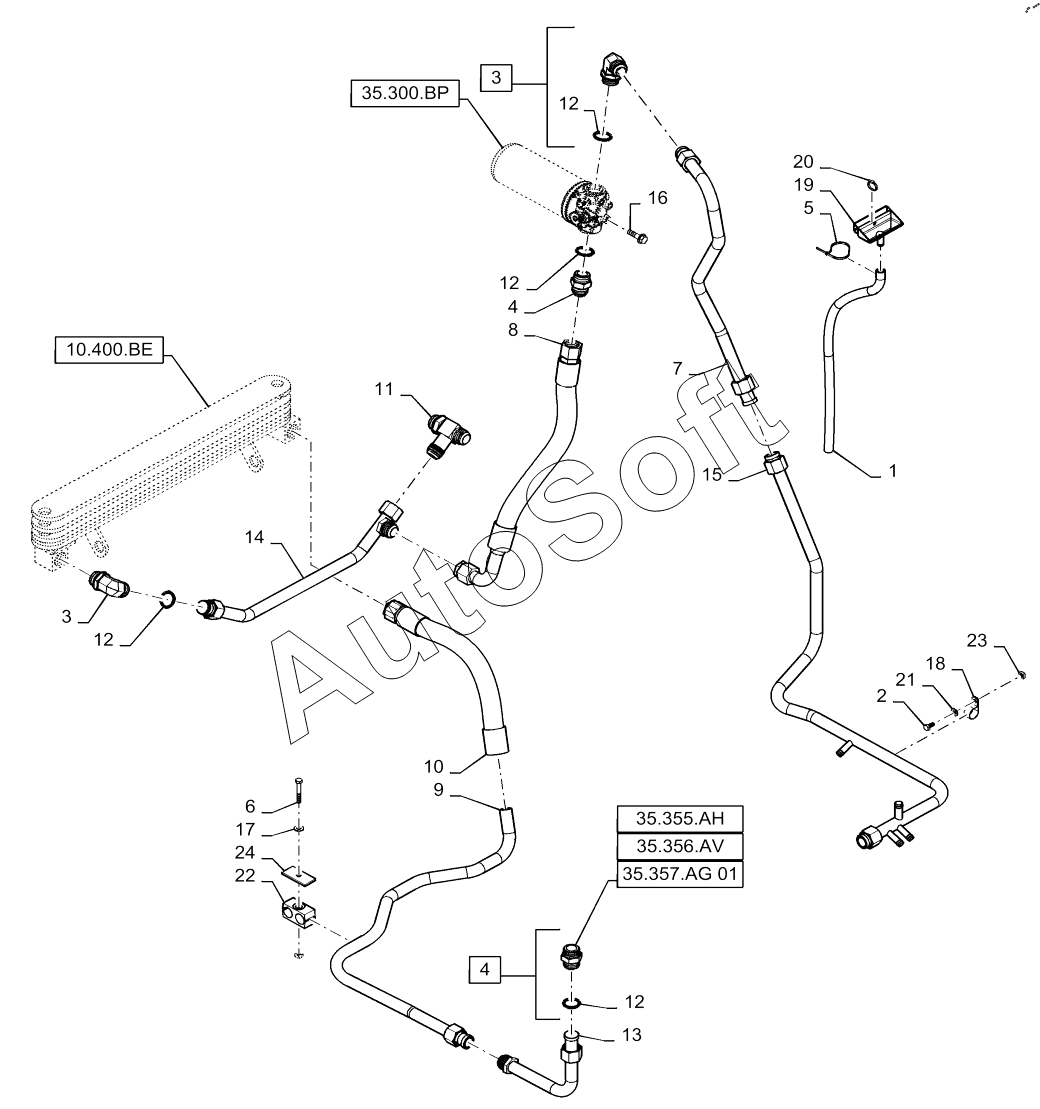

Каталог запасных частей к технике: CASE IH 845 (2002). HYDRAULIC RETURN PLUMBING
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | PLASTIC-RUBBER TUBE, 0.50" ID x 0.75" OD, 2 Feet | |
| 2 | 1***3 | BOLT | |
| 3 | 2***7 | ELBOW, 90є, 1 5/16"-12, 37є x 1 5/16"-12, O-Ring | |
| 4 | 3***0 | HYD CONNECTOR, 1 5/16"-12, 37є x 1 5/16"-12, O-Ring | |
| 5 | 6***3 | STRAP, .19" x 8 1/2", Cable Tie; Not Shown | |
| 6 | 1***1 | BOLT | |
| 7 | 4***9 | TUBE Hydrualic Return Line | |
| 8 | 4***8 | HYDRAULIC HOSE Oil Cooler Outlet | |
| 9 | 8***5 | RIGID TUBE Loader Valve Outlet, Adapter May Be Needed P/N 84259489 -16FJ - 16FQLH, At The Cooler | |
| 10 | 4***7 | HOSE Loader Valve Outlet | |
| 11 | 8***2 | UNION TEE | |
| 12 | 1***8 | O-RING | |
| 13 | 8***2 | RIGID TUBE, Loader Valve Outlet | |
| 14 | 8***5 | RIGID TUBE Oil Cooler Outlet | |
| 15 | 8***8 | RIGID TUBE Case Drain Manifold | |
| 16 | 8***6 | FLANGE BOLT, Hex, M10 x 20, 8.8, Full Thd | |
| 17 | 8***3 | WASHER | |
| 18 | 8***7 | CLAMP | |
| 19 | 8***7 | FUNNEL, Oil Filter | |
| 20 | 8***5 | CABLE TIE 198mm | |
| 21 | 8***2 | SPECIAL WASHER | |
| 22 | 2***1 | FITTING, Clamp Tube | |
| 23 | 2***1 | NUT | |
| 24 | 2***1 | PLATE |
