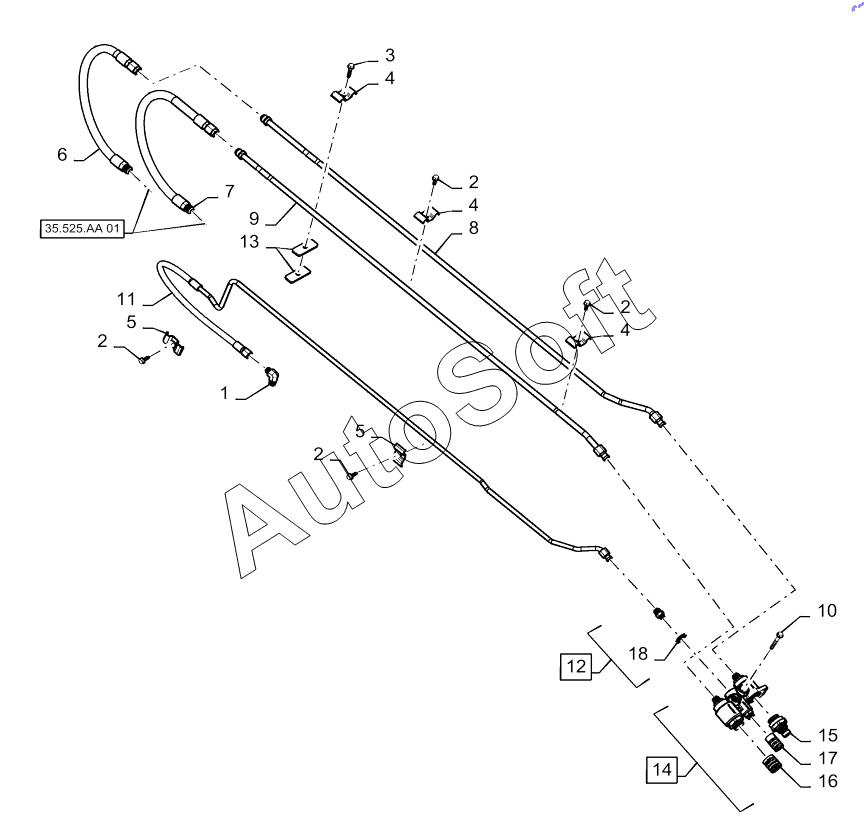

Каталог запасных частей к технике: CASE IH 845 (2002). AUXILIARY BOOM ARM PLUMBING, STANDARD FLOW
1
2
2
2
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | ELBOW, 90є, 3/4"-16, 37є x 1/2"-14, NPTF | |
| 2 | 2***6 | SCREW | |
| 3 | 8***0 | SCREW, 3/8 X 1.75 TT HW ZND | |
| 4 | 8***8 | CLAMP, Butterfly Tube | |
| 5 | 8***6 | HOSE CLAMP, Butterfly Tube | |
| 6 | 8***8 | FLEXIBLE HOSE, Assembly, Std Aux Male | |
| 7 | 8***1 | FLEXIBLE HOSE, Assembly, Std Aux Female | |
| 8 | 8***2 | HYD. TUBE, Assembly, Aux C.U.P. Male | |
| 9 | 8***7 | HYD. TUBE, Assembly, Aux C.U.P. Female | |
| 10 | 8***7 | SCREW, Tapping, 3/8-16 X 3 TT | |
| 11 | 8***4 | HYD. TUBE, Assembly, Case Drain | |
| 12 | 8***8 | CONNECTOR | |
| 13 | 8***3 | PLATE | |
| 14 | 4***9 | VALVE Manifold, Connect Under Pressure, Incl 15 - 17 | |
| 14 | 8***3 | VALVE, Quick Attach, Includes Ref. 18-20 | |
| 15 | 4***0 | COUPLING 1/2" Male 1/2" Male | |
| 15 | 8***7 | COUPLING, Quick Coupler | |
| 16 | 4***1 | COUPLING 1/2" Female 1/2" Female | |
| 16 | 8***8 | COUPLING, Quick Coupler | |
| 17 | 4***2 | COUPLING 3/8" Female 3/8" Female | |
| 17 | 8***9 | COUPLING, Quick Coupler | |
| 18 | 9***3 | O-RING |
