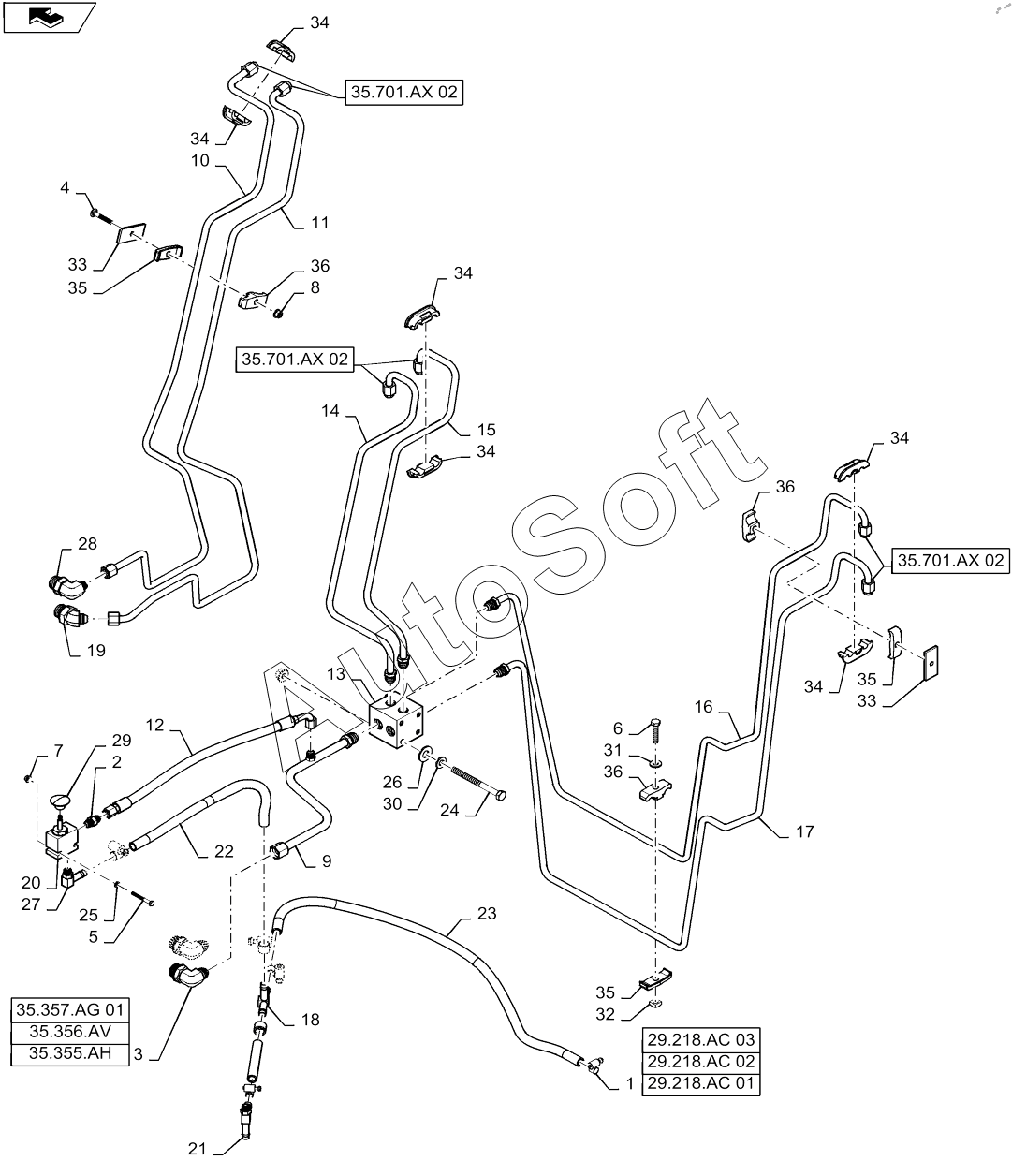

Каталог запасных частей к технике: CASE IH 845 (2002). LOADER VALVE PLUMBING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
34
34
34
34
35
35
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | HOSE CLAMP #08, 0.50"/0.91", Type F Worm, Stainless | |
| 2 | 7***0 | CONNECTOR | |
| 3 | 8***0 | ELBOW | |
| 4 | 1***9 | CARRIAGE BOLT, Short NK, M8 x 50, Cl8.8, Full Thd | |
| 5 | 1***6 | SCREW | |
| 6 | 3***9 | BOLT | |
| 7 | 9***6 | NUT, M6 x 1, Flg, Cl 8 | |
| 8 | 9***7 | NUT | |
| 9 | 8***1 | RIGID TUBE, Lift, Valve to Manifold | |
| 10 | 8***8 | RIGID TUBE Loader Valve To Right Arm | |
| 11 | 8***1 | RIGID TUBE Loader Valve To Right Arm | |
| 12 | 8***4 | HYDRAULIC HOSE, Override | |
| 13 | 8***3 | HYDRAULIC MANIFOLD | |
| 14 | 8***9 | RIGID TUBE Manifold To Right Arm | |
| 15 | 8***3 | RIGID TUBE Manifold To Right Arm | |
| 16 | 8***1 | RIGID TUBE Manifold To Left Arm | |
| 17 | 8***8 | RIGID TUBE Manifold To Left Arm | |
| 18 | 8***2 | UNION TEE, Assembly, Option | |
| 19 | 8***1 | 45 ELBOW | |
| 20 | 8***9 | VALVE | |
| 21 | 8***2 | FITTING | |
| 22 | 8***3 | HOSE, Override to EH Aux Drain | |
| 23 | 8***5 | HOSE | |
| 24 | 8***1 | BOLT | |
| 25 | 8***0 | WASHER | |
| 26 | 8***3 | WASHER | |
| 27 | 8***0 | FITTING, 90є, 1/2" Hose x 9/16"-18 ORB Beaded | |
| 28 | 8***5 | ELBOW, 90є, 3/4"-16, 37є x 1 1/16"-12, O-Ring | |
| 29 | 8***2 | KNOB, Knob, Override Valve | |
| 30 | 8***2 | SPECIAL WASHER | |
| 31 | 8***6 | SPECIAL WASHER | |
| 32 | 2***1 | NUT M10 | |
| 33 | 2***1 | PLATE | |
| 34 | 3***2 | SUPPORT | |
| 35 | D***4 | CLAMP | |
| 36 | D***9 | CLAMP |
