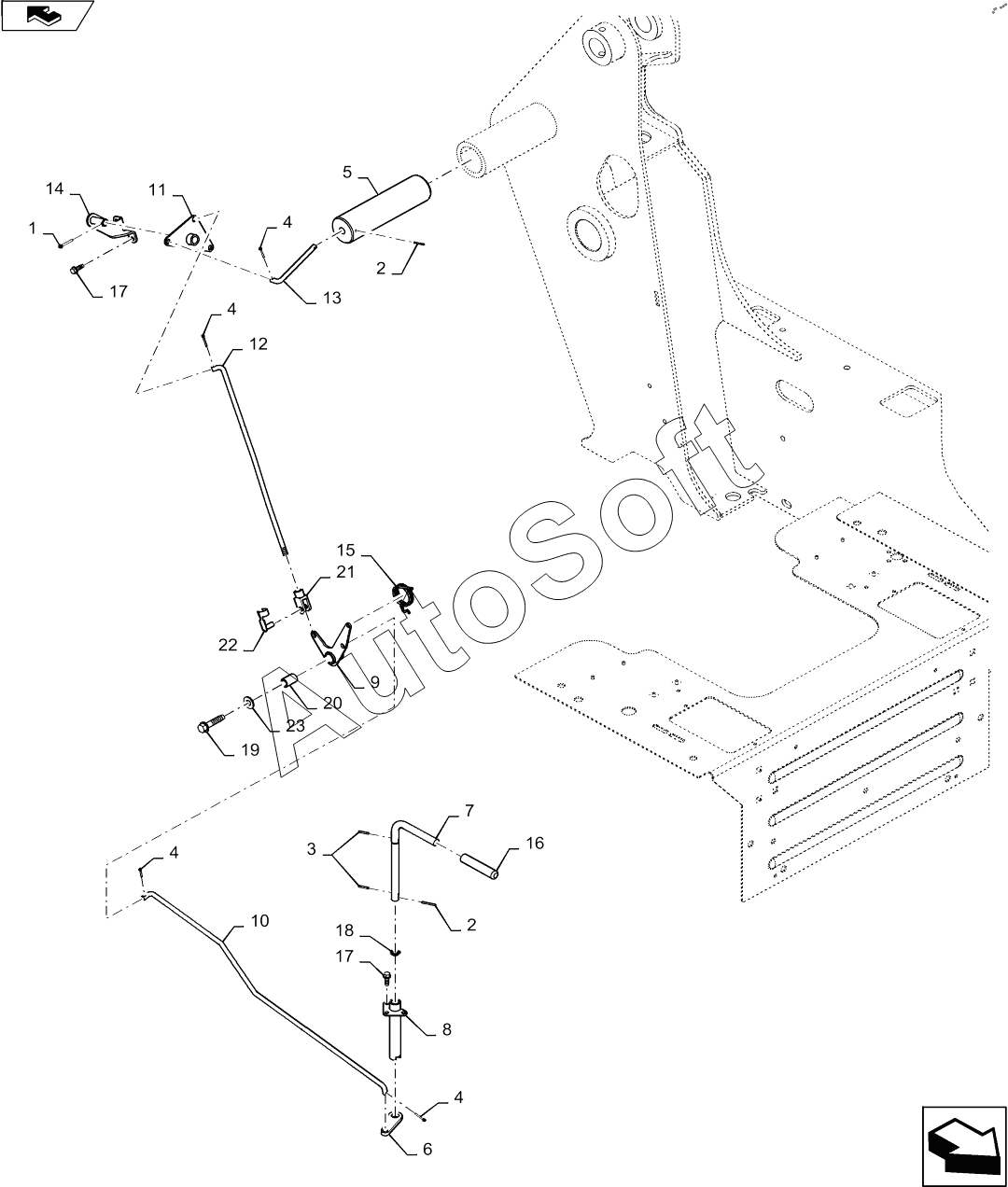

Каталог запасных частей к технике: CASE IH 845 (2002). BOOM LOCK
1
2
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | PIN | |
| 2 | 8***5 | SLOTTED PIN, 1/8" x 1", Slotted | |
| 3 | 8***3 | LOCK PIN, 1/8" x 3/4", Slotted | |
| 4 | 2***0 | PIN | |
| 5 | 8***5 | PIN, Boom Lock | |
| 6 | 8***1 | LEVER, Handle | |
| 7 | 8***3 | LOCKING HANDLE | |
| 8 | 8***7 | RIGID TUBE, Handle Pivot Tube | |
| 9 | 8***6 | BELLCRANK, Lower Boom Lock | |
| 10 | 8***6 | BOOM | |
| 11 | 8***7 | BELLCRANK | |
| 12 | 8***0 | BOOM | |
| 13 | 8***2 | BOOM | |
| 14 | 8***5 | ANGLE | |
| 15 | 8***3 | TORSION SPRING | |
| 16 | 8***4 | GRIP | |
| 17 | 8***4 | SCREW | |
| 18 | 8***3 | O-RING | |
| 19 | 8***0 | SCREW, 3/8 X 1.75 TT HW ZND | |
| 20 | 8***3 | SPACER | |
| 21 | 8***1 | ADJUSTABLE CLEVIS, Short | |
| 22 | 8***2 | CLEVIS PIN 5/16" x 0.940" L | |
| 23 | 8***6 | SPECIAL WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
