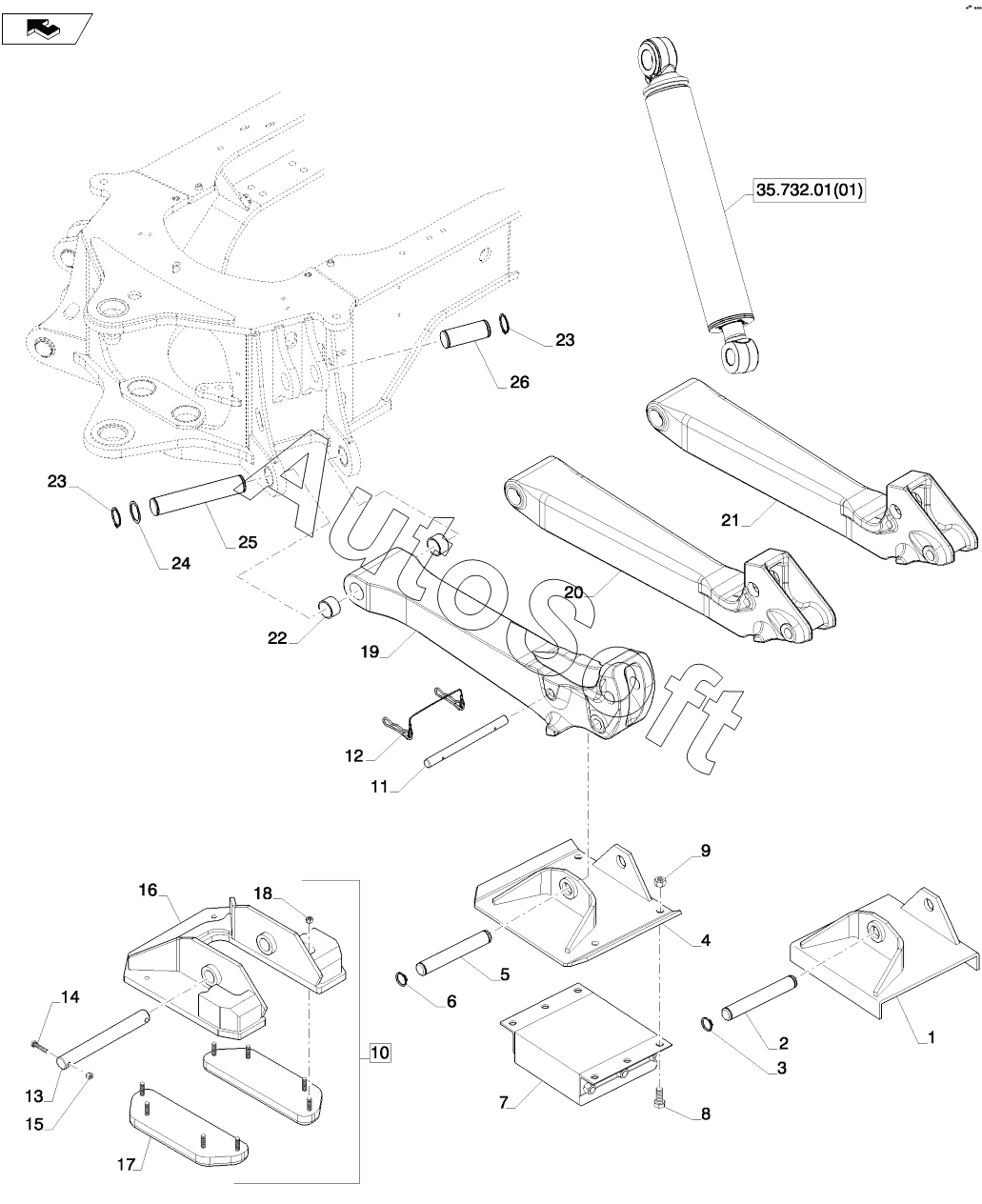

Каталог запасных частей к технике: CASE IH 580SN (2011). STABILIZER PADS
13
26
25
24
23
23
22
21
20
19
18
17
16
15
14
1
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | PAD | |
| 2 | D***8 | PIN | |
| 3 | D***9 | SNAP RING | |
| 4 | 8***3 | PAD | |
| 5 | D***2 | PIVOT PIN | |
| 6 | D***9 | SNAP RING | |
| 7 | D***8 | PAD | |
| 8 | 4***8 | BOLT, Hex, 3/4"-10 x 1 3/4", G5 | |
| 9 | 4***2 | NUT | |
| 10 | 8***4 | PAD, Inc 14-18, 580N, 580SN | |
| 10 | 8***5 | PAD, Inc 14-18, 580SN WT, 590SN (Not Shown) | |
| 11 | 8***2 | PIVOT PIN, 580N, 580SN | |
| 12 | 4***1 | LOCK PIN, 580N, 580SN | |
| 13 | D***3 | PIN, 580N, 580SN | |
| 14 | 8***0 | BOLT | |
| 15 | 8***0 | NUT | |
| 16 | N***S | NOT SERVICED SEPARATELY | |
| 17 | 8***6 | PAD, 580N, 580SN | |
| 18 | 8***2 | LOCK NUT, M12 x 1.75, Cl 10, 580N, 580SN | |
| 19 | 8***1 | 580SN | |
| 20 | 8***4 | 580SN WT, 590SN | |
| 21 | 8***5 | STABILIZER, 590SN, Cast | |
| 22 | 8***2 | BUSHING | |
| 23 | 8***6 | RING | |
| 24 | 8***7 | SHIM | |
| 25 | 8***5 | PIN | |
| 26 | 8***7 | PIN |
