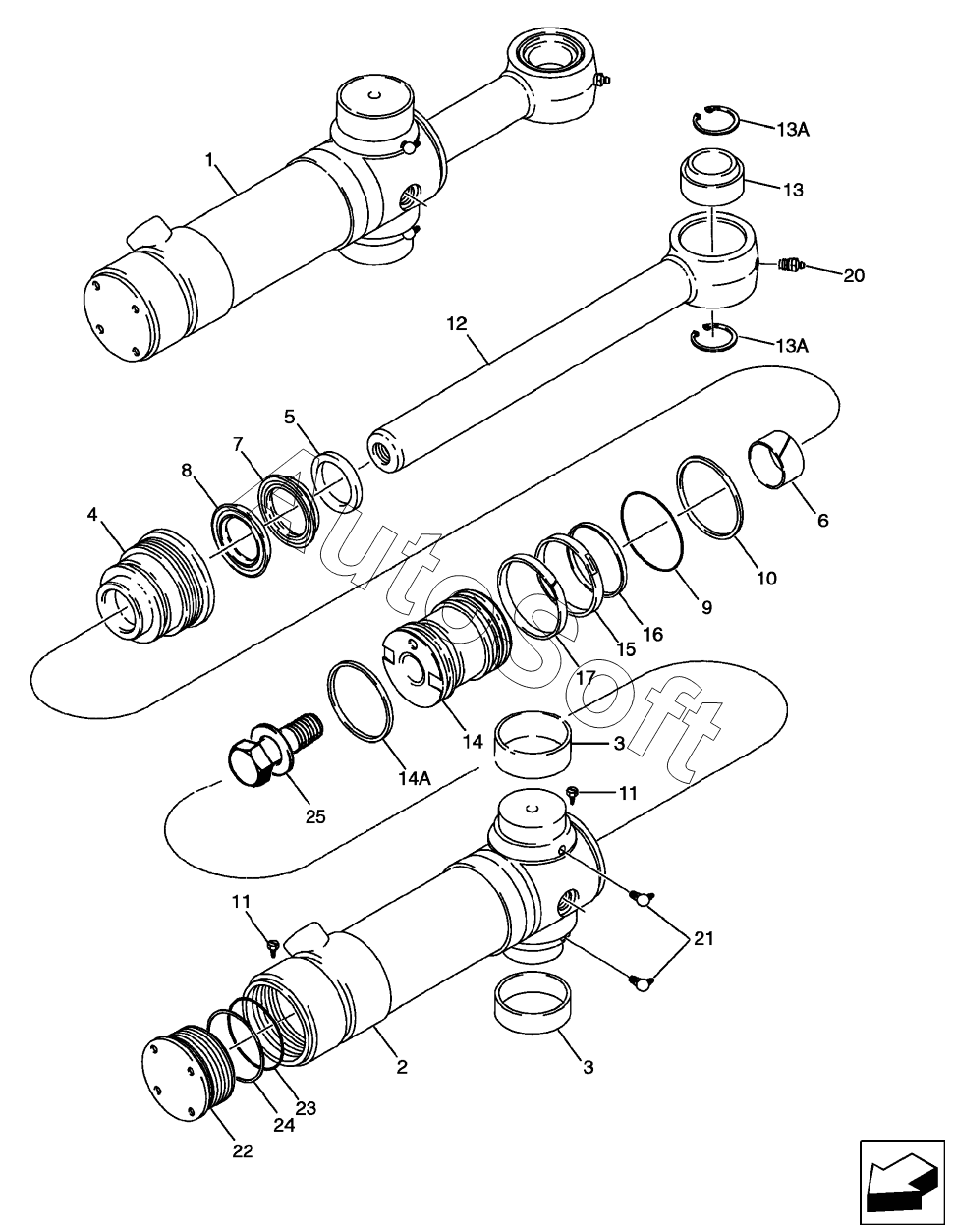

Каталог запасных частей к технике: CASE IH 580SN (2011). CYLINDER - BACKHOE SWING
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13A
13A
14
14A
15
16
17
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1542876C1 | 1***1 | SEAL KIT | |
| 188035A1 | 1***1 | CYLINDER END CAP, Incl. Ref 22 - 24, Not Available As An Assembly, Order Components | |
| 191747A1 | 1***1 | SEAL | |
| 1 | 1***2 | CYLINDER ASSY, 95 ID x 292 mm strk, Incl. Ref 2 -25 | |
| 10 | G***6 | RING | |
| 11 | 8***2 | Self-tap Screw | |
| 12 | 8***2 | PISTON ROD, 51 mm (2 in) dia, Incl. Ref 13, 13A | |
| 13 | 1***1 | RING | |
| 13A | 1***5 | SNAP RING, 3.156", Int, #315 | |
| 14 | 1***3 | PISTON | |
| 14A | 1***1 | OIL SEAL, Cast Iron | |
| 15 | 1***1 | GASKET | |
| 16 | 1***1 | RING | |
| 17 | 1***1 | Sealing ring | |
| 2 | 1***2 | TUBE ASSY, Incl. Ref 3 | |
| 2 | 2***2 | TUBE, Incl. Ref 2, 3, 11, 22 - 24, Not Available As An Assembly, Order Components | |
| 20 | 2***1 | LUBE NIPPLE | |
| 21 | 2***5 | NIPPLE | |
| 22 | 1***1 | CAP, End | |
| 23 | 2***9 | O-RING, -239, 70 Duro, 3.609" ID x .139" Thk | |
| 24 | G***9 | BACK-UP RING | |
| 25 | 8***9 | SPECIAL BOLT | |
| 3 | 1***2 | RING, Bushing | |
| 4 | 1***2 | GLAND | |
| 5 | D***4 | WIPER SEAL | |
| 6 | G***3 | WEAR RING | |
| 7 | N***S | NOT SERVICED SEPARATELY | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 9 | 2***7 | O-RING |
