Каталог запасных частей к технике: CASE IH 580SN (2011). TRANSMISSION - COOLING SYSTEM
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
21
21
21
21
22
23
24
25
26
27

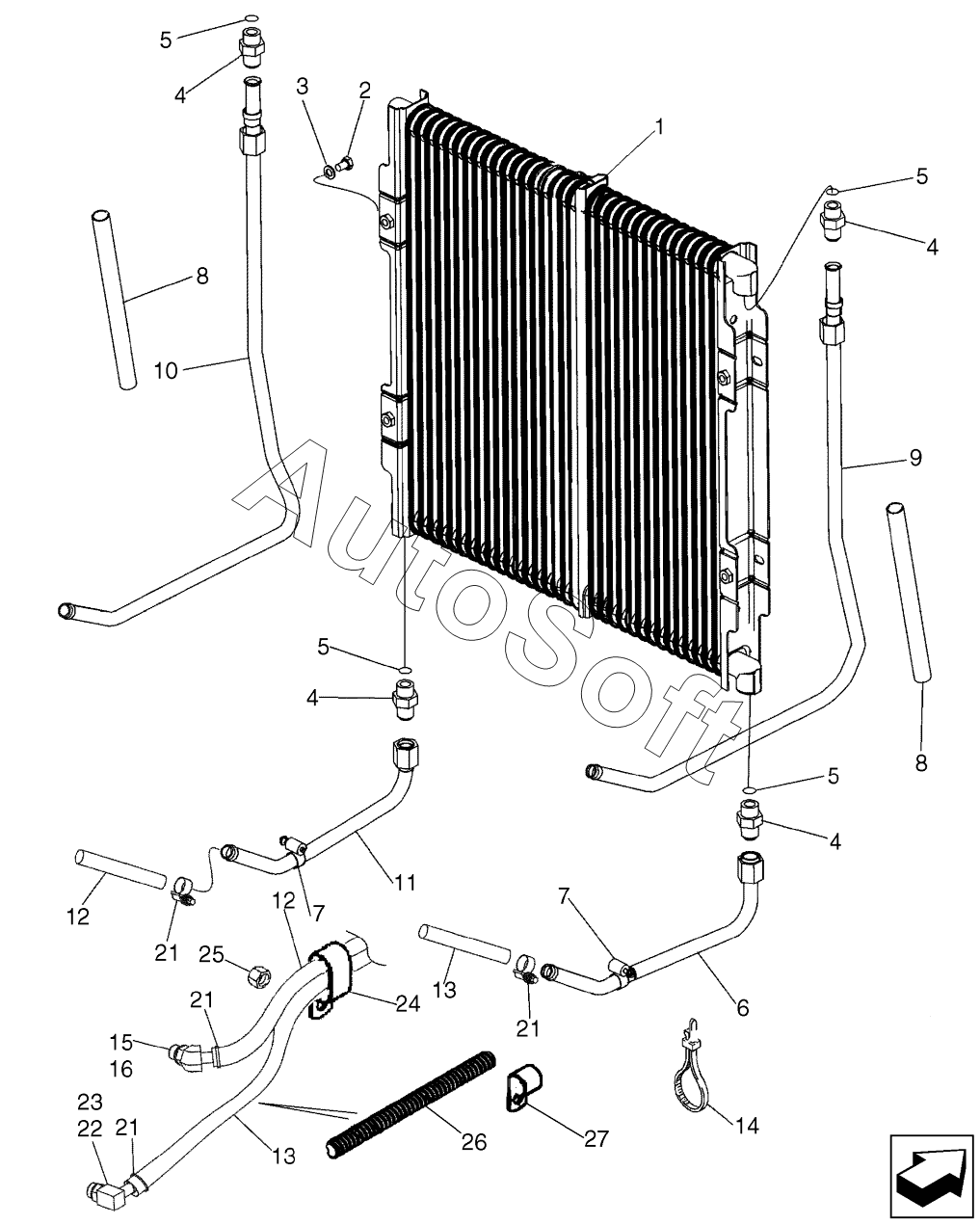

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | OIL COOLER | |
| 10 | 8***0 | TUBE, Left-Hand Upper Cooler | |
| 11 | 8***2 | TUBE, Left-Hand Lower | |
| 12 | 8***7 | HOSE, 975 mm (38-13/32 in), Transmission to Cooler Inlet | |
| 13 | 8***8 | HOSE ASSY, 1225 mm (48-1/4 in), Cooler Outlet to Transmission | |
| 14 | L***7 | STRAP | |
| 15 | 2***4 | FITTING, 45є, 5/8" Hose x 7/8"-14 ORB Beaded, Incl. Ref 16 | |
| 16 | 2***0 | O-RING | |
| 2 | 6***2 | BOLT | |
| 21 | 3***1 | HOSE CLAMP | |
| 22 | 2***9 | FITTING | |
| 22A | 8***1 | TEE, Incl. Ref 23, Used on Models With 4WD Powershift Transmission, Not Illustrated | |
| 23 | 1***9 | O-RING | |
| 24 | D***6 | Clamp | |
| 25 | 8***0 | NUT | |
| 26 | D***2 | PADDLE | |
| 27 | 5***0 | CLAMP | |
| 3 | 8***8 | WASHER | |
| 4 | 2***2 | CONNECTOR | |
| 5 | 2***0 | O-RING | |
| 6 | 8***8 | TUBE, Lower Right-Hand | |
| 7 | 2***2 | CLAMP | |
| 8 | 8***9 | HOSE PROTECTION | |
| 9 | 8***6 | TUBE, Right-Hand Upper Cooler |
