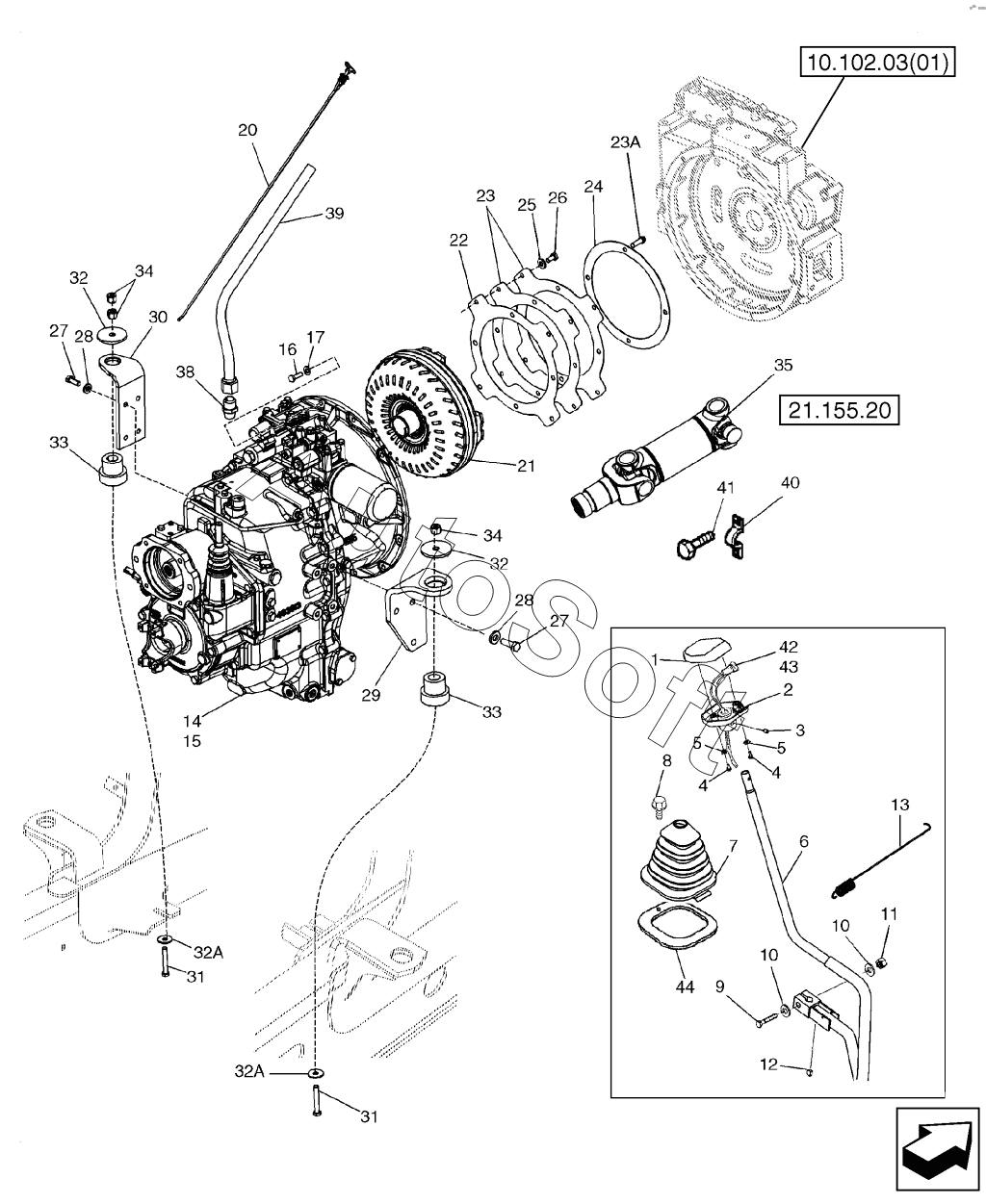

Каталог запасных частей к технике: CASE IH 580SN (2011). TRANSMISSION - MOUNTING (MODELS WITHOUT POWERSHIFT) (580SN,
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
14
14
15
15
15
16
17
20
21
21
21
22
23
23A
24
25
26
27
27
28
28
29
30
31
31
32
32
32A
32A
33
33
34
34
35
35
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 309747A1 | 3***1 | KNOB, Gear Shift Lever, Includes NSS Gasket, Incl. Ref 1, 2, 4, 5 | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| 1 | 1***1 | KNOB, Upper | |
| 10 | 8***2 | WASHER | |
| 11 | 8***2 | NUT | |
| 12 | 1***6 | Woodruff key | |
| 13 | 3***2 | SPRING | |
| 14 | 8***0 | TRANSMISSION, Standard 2WD | |
| 14 | 8***C | CORE-TRANSMISSION | |
| 14 | 8***R | REMAN-TRANSMISSION | |
| 15 | 8***1 | TRANSMISSION, Standard 4WD | |
| 15 | 8***C | CORE-TRANSMISSION | |
| 15 | 8***R | REMAN-TRANSMISSION | |
| 16 | 6***0 | BOLT | |
| 17 | 4***1 | WASHER, 13/32" x 13/16" x .089", HDN | |
| 2 | 1***1 | KNOB, Lower | |
| 20 | 8***5 | DIPSTICK | |
| 21 | 8***2 | TORQUE CONVERTER | |
| 21 | 8***C | CORE-TORQUE CONVERTER, Return Number, N.A. Only | |
| 21 | 8***R | REMAN-TORQUE CONVERTER, Remanufactured, N.A. Only | |
| 22 | 8***4 | PLATE | |
| 23 | 8***6 | PLATE | |
| 23A | 8***7 | 12 PT SCREW | |
| 24 | 8***1 | BACKING PLATE | |
| 25 | 8***6 | SPECIAL WASHER | |
| 26 | 6***0 | BOLT | |
| 27 | 6***5 | BOLT, Hex, M12 x 35, 8.8, Full Thd | |
| 28 | 8***3 | WASHER | |
| 29 | 8***7 | SUPPORT, Right-Hand Bracket | |
| 3 | 4***6 | SET SCREW, Hex Soc, 5/16"-24 x 3/8" | |
| 30 | 8***6 | SUPPORT, Left-Hand Bracket | |
| 31 | 8***0 | BOLT, Hex, M12 x 80, 8.8 | |
| 32 | 8***5 | SEALING WASHER | |
| 32A | 8***8 | SEALING WASHER | |
| 33 | 8***9 | RUBBER MOUNTING | |
| 34 | 8***2 | NUT | |
| 35 | 8***4 | DRIVE SHAFT, 580SM Models, Transmission to Rear Axle | |
| 35 | 8***9 | DRIVE SHAFT, 580SM+ Models, Transmission to Rear Axle | |
| 38 | 2***9 | HYD CONNECTOR, 1 5/16"-12, 37є x 3/4"-14, NPTF | |
| 39 | 8***8 | TUBE, Dipstick | |
| 4 | 8***1 | SCREW, No. 10 NF x 7/8 | |
| 40 | 8***5 | RETAINER | |
| 41 | 9***1 | LOCK SCREW, Hex Flange Head, Special, 5/16 - 24 UNF x 1-1/16 | |
| 42 | 8***2 | SWITCH, Push Button, Clutch Cutout | |
| 43 | 1***2 | WIRE HARNESS, Clutch Cutout, Transmission Gear Shift Lever | |
| 44 | 4***1 | SEAL, Shift Lever Boot, Cab Models | |
| 5 | 4***0 | LOCK WASHER, Ext Tooth, #10 | |
| 6 | 3***4 | LEVER, Gear Shift | |
| 7 | 4***2 | BOOT | |
| 8 | 8***6 | BOLT, M6 x 25, Includes Washer, Stainless Steel | |
| 9 | 8***5 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
