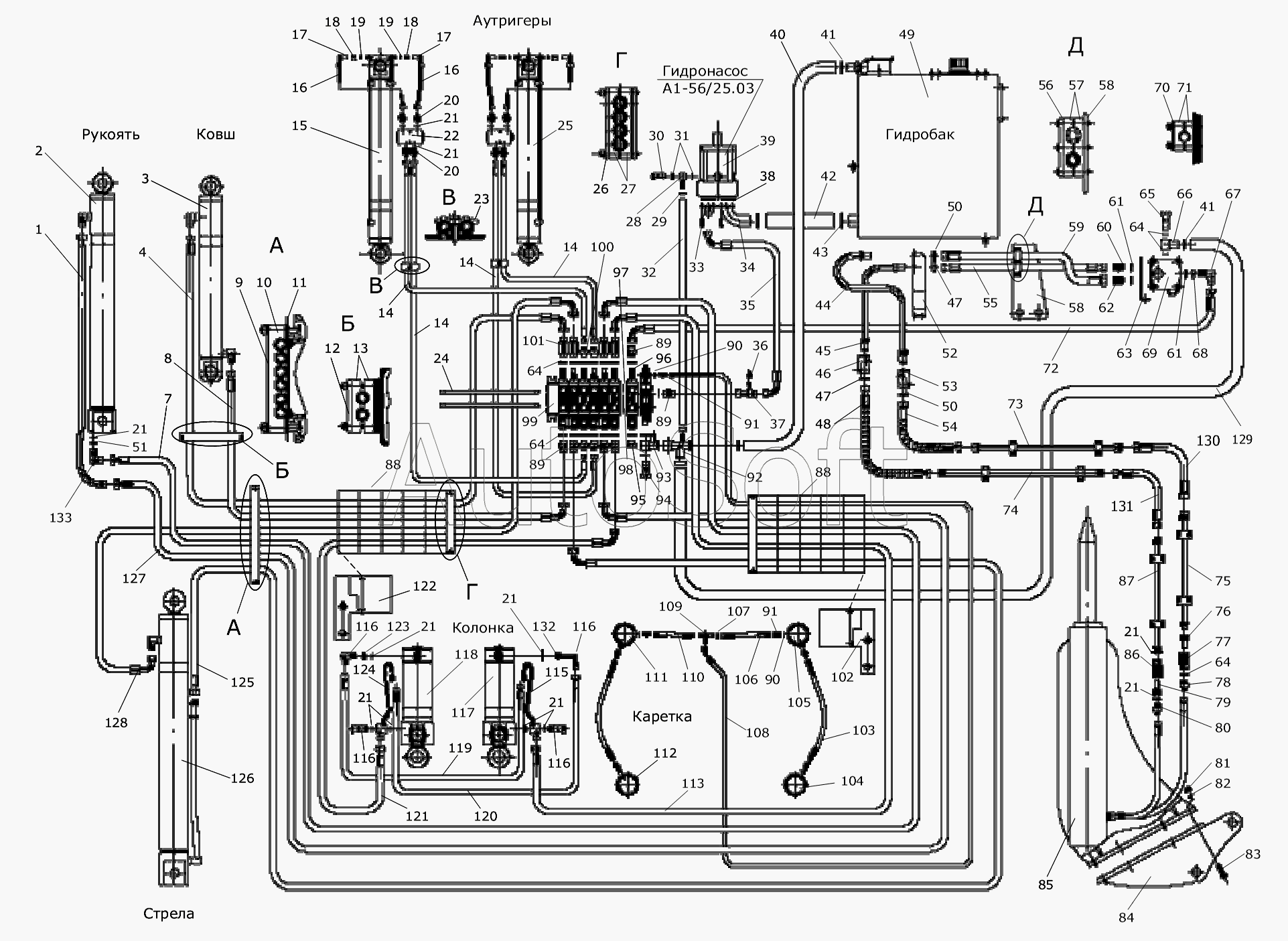

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Гидросистема экскаваторного оборудования
1
2
3
4
7
8
9
10
11
12
13
14
14
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
58
59
60
61
61
62
63
64
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
89
89
90
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
А1-56/25.03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А1-56/25.03 | А***3 | Гидронасос А1-56/25.03 | |
| 1 | 1***0 | Трубка | |
| 2 | 1***0 | Гидроцилиндр | |
| 3 | 1***0 | Гидроцилиндр | |
| 4 | Р***° | РВД 16.RM2SC.M26x1,5-24°.6450.00-90° | |
| 5 | К***2 | Кольцо 019-023-25-2-2 | |
| 6 | 1***2 | Болт полый | |
| 7 | Р***° | РВД 16.LF.M26x1,5-24°.3530.0°-90° | |
| 8 | Р***° | РВД 16.RM2SC.M26x1,5-24°.5650.0°-90° | |
| 9 | 1***3 | Планка | |
| 10 | 1***3 | Колодка | |
| 11 | 1***4 | Прокладка | |
| 12 | 1***1 | Планка | |
| 13 | 1***1 | Колодка | |
| 14 | Р***0 | РВД 10.2SN.M18x1,5-24°.1300 | |
| 15 | 1***0 | Гидроцилиндр | |
| 16 | 1***0 | Трубка | |
| 17 | 1***0 | Угольник | |
| 18 | 6***1 | Гайка | |
| 19 | S***2 | Кольцо SRD12 | |
| 20 | Ш***8 | Штуцер | |
| 21 | П***1 | Прокладка 22М1 | |
| 22 | V***5 | Гидрозамок VPDE 025 | |
| 23 | 7***6 | Планка | |
| 24 | 8***8 | Шпилька | |
| 25 | 1***1 | Гидроцилиндр | |
| 26 | 1***2 | Планка | |
| 27 | 1***9 | Колодка | |
| 28 | 1***0 | Штуцер поворотный | |
| 29 | Х***Н | Хомут 1Л-16-25-6Н | |
| 30 | 1***2 | Болт полый | |
| 31 | П***1 | Прокладка 18М1 | |
| 32 | 1***3 | Рукав 16х25-1,6 | |
| 33 | 7***0 | Фланец | |
| 34 | 7***0 | Фланец | |
| 35 | Р***° | РВД 16.LF.M26x1,5-24°.600.90°-90° | |
| 36 | 5***0 | Заглушка | |
| 37 | 2***0 | Тройник | |
| 38 | К***2 | Кольцо 040-045-30-2-2 | |
| 39 | А***3 | Гидронасос А1-56/25.03 | |
| 40 | 1***1 | Рукав 32-43-0,8 | |
| 40 | 1***2 | Рукав 32-43-0,8 | |
| 41 | G***1 | Хомут GBS 45/18 W1 | |
| 42 | 1***9 | Рукав 50х61,5-0,8 | |
| 43 | G***1 | Хомут GBS 61/20 W1 | |
| 44 | 1***0 | Трубка | |
| 45 | 1***0 | Трубка | |
| 46 | 1***8 | Кронштейн | |
| 47 | 6***6 | Гайка | |
| 48 | Р***0 | РВД16.LF.M26x1,5-24°.900 | |
| 49 | 1***0 | Гидробак | |
| 50 | 6***2 | Гайка | |
| 51 | 1***0 | Штуцер поворотный | |
| 52 | 1***0 | Кронштейн | |
| 53 | 1***1 | Кронштейн | |
| 54 | Р***0 | РВД20.1SN.M30x2-24°.900 | |
| 55 | Р***0 | РВД16.LF.M26x1,5-24°.2100 | |
| 56 | 1***1 | Планка | |
| 57 | 1***5 | Колодка | |
| 58 | 1***6 | Кронштейн | |
| 59 | Р***0 | РВД20.1SN.M30x2-24o.2100 | |
| 60 | Ш***4 | Штуцер | |
| 61 | К***2 | Кольцо 024-029-30-2-2 | |
| 62 | Ш***5 | Штуцер | |
| 63 | 1***5 | Кронштейн | |
| 64 | П***1 | Прокладка G3/4 М1 | |
| 65 | 1***1 | Болт полый | |
| 66 | 1***0 | Штуцер поворотный | |
| 67 | 1***0 | Угольник | |
| 68 | 6***5 | Гайка | |
| 69 | Р***В | РРД 16/3С1003В с плитой 114-45.05.001 | |
| 70 | 1***2 | Планка | |
| 71 | 1***6 | Колодка | |
| 72 | Р***° | РВД16.LF.M26x1,5-24°.530.0°-90° | |
| 73 | 1***0 | Трубка | |
| 74 | 1***0 | Трубка | |
| 75 | 1***0 | Трубка | |
| 76 | П***2 | Полумуфта NM10-12 | |
| 77 | П***2 | Полумуфта NF10-12 | |
| 78 | Ш***7 | Штуцер | |
| 79 | П***8 | Полумуфта AM10-08 | |
| 80 | Ш***6 | Штуцер | |
| 81 | Г***9 | Гайка М16-6Н.5.019 | |
| 82 | Ш***9 | Шайба 16.65Г.019 | |
| 83 | Б***9 | Болт М16-6gx25.58.019 | |
| 84 | 1***0 | Плита переходная | |
| 85 | Г***т | Гидромолот | |
| 86 | П***8 | Полумуфта AF10-08 | |
| 87 | 1***0 | Трубка | |
| 88 | 1***0 | Кабелеукладчик | |
| 89 | Ш***9 | Штуцер | |
| 90 | П***1 | Прокладка G1/4 М1 | |
| 91 | Ш***6 | Штуцер | |
| 92 | 1***0 | Штуцер поворотный | |
| 93 | 1***0 | Штуцер поворотный | |
| 94 | 1***5 | Болт полый | |
| 95 | П***5 | Пробка | |
| 96 | S***1 | Секция гидрораспределителя S1VA4VB4C3A1 | |
| 97 | 2***6 | Кольцо 2.116 | |
| 98 | 2***5 | Кольцо 2.135 | |
| 99 | Г***ь | Гидрораспределитель | |
| 100 | Ш***0 | Штуцер | |
| 101 | Ш***1 | Штуцер | |
| 102 | 1***0 | Кронштейн | |
| 103 | Р***0 | РВД 6.2SN.M14x1,5-24°.440 | |
| 104 | 1***0 | Цилиндр тормозной | |
| 105 | 1***2 | Цилиндр тормозной | |
| 106 | Р***0 | РВД 6.2SN.M14x1,5-24°.200 | |
| 107 | 6***6 | Гайка | |
| 108 | Р***° | РВД 6.2SN.M14x1,5-24°.1770.0°-45° | |
| 109 | 2***0 | Тройник | |
| 110 | Р***0 | РВД 6.2SN.M14x1,5-24°.170 | |
| 111 | 1***3 | Цилиндр тормозной | |
| 112 | 1***1 | Цилиндр тормозной | |
| 113 | Р***° | РВД16.LF.M26x1,5-24°.1900.0°-90° | |
| 114 | 1***0 | Угольник | |
| 115 | 1***1 | Трубка | |
| 116 | 1***1 | Болт полый | |
| 117 | 1***0 | Гидроцилиндр | |
| 118 | 1***1 | Гидроцилиндр | |
| 119 | Р***0 | РВД12.LF.M22x1,5-24o.450 | |
| 120 | Р***0 | РВД12.LF.M22x1,5-24o.550 | |
| 121 | Р***o | РВД16.LF.M26x1,5-24o.2090.0o-90o | |
| 122 | 1***1 | Кронштейн | |
| 123 | 1***0 | Штуцер поворотный | |
| 124 | 1***0 | Трубка | |
| 125 | Р***° | РВД16.LF.M26x1,5-24°.3250.0°-90° | |
| 126 | 1***0 | Гидроцилиндр | |
| 127 | Р***o | РВД16.LF.M26x1,5-24o.3400.0o-90o | |
| 128 | Р***o | РВД16.LF.M26x1,5-24o.3350.90o-90o | |
| 129 | 1***8 | Рукав 32-43-0,8 | |
| 130 | Р***0 | РВД20.1SN.M30x2-24o.860 | |
| 131 | Р***0 | РВД16.LF.M26x1,5-24o.860 | |
| 132 | 1***0 | Штуцер поворотный | |
| 133 | 1***2 | Болт полый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
