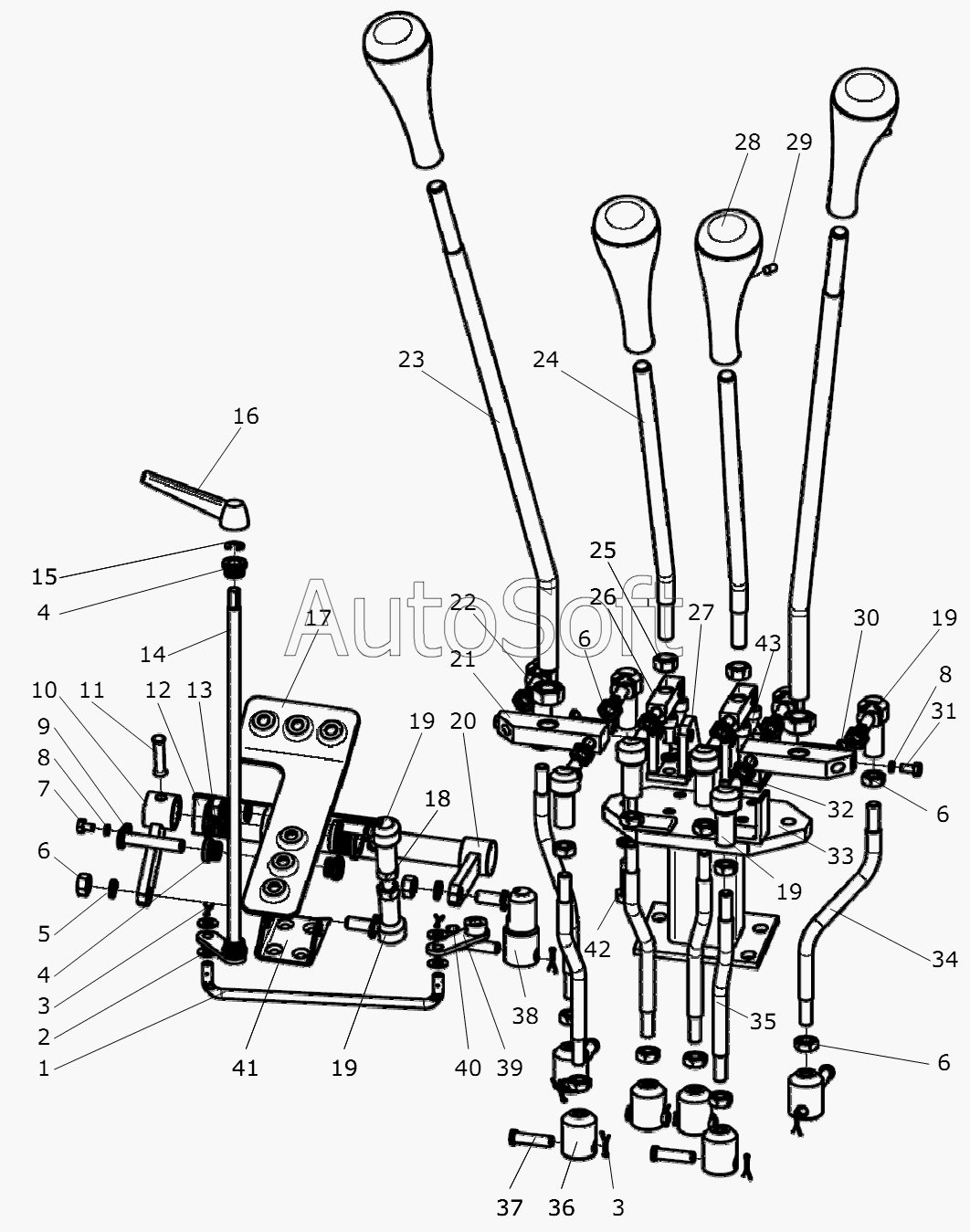

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Пульт управления
33
23
24
25
26
27
28
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
3
4
4
5
6
6
6
6
7
8
8
9
10
1
12
13
14
15
16
17
18
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Тяга | |
| 1 | 1***1 | Тяга | |
| 2 | Ш***9 | Шайба 8 06 019 | |
| 3 | Ш***1 | Шплинт 2х16-001 | |
| 4 | 1***4 | Втулка | |
| 5 | Ш***9 | Шайба 10.65Г.019 | |
| 6 | Г***9 | Гайка М10-6Н.5.019 | |
| 7 | Б***9 | Болт М6-6gx8.58.019 | |
| 8 | Ш***9 | Шайба 6.65Г.019 | |
| 9 | 1***0 | Ось | |
| 10 | 1***0 | Рычаг | |
| 11 | 1***1 | Трубка | |
| 12 | 1***0 | Основание блока | |
| 13 | 1***6 | Втулка | |
| 14 | 1***0 | Ось | |
| 15 | Ш***6 | Шайба 7,1.65Г.07.6 | |
| 16 | Р***а | Рукоятка распределителя | |
| 17 | 1***0 | Педаль | |
| 18 | 1***2 | Тяга | |
| 19 | 1***0 | Шарнир | |
| 20 | 1***0 | Ось | |
| 21 | 1***1 | Плита | |
| 22 | Г***9 | Гайка М16-6Н.5.019 | |
| 23 | 1***8 | Рычаг | |
| 24 | 1***9 | Рычаг | |
| 25 | Г***9 | Гайка М12-6Н.5.019 | |
| 26 | 1***2 | Коромысло | |
| 27 | 1***1 | Кронштейн | |
| 28 | 1***0 | Рукоятка | |
| 29 | В***1 | Винт В.М6-6gx14.14Н.01 | |
| 29 | В***4 | Винт М6х14 | |
| 30 | 1***0 | Ось | |
| 31 | Б***9 | Болт М6-6gх12.58.019 | |
| 32 | 1***0 | Кронштейн | |
| 33 | 1***0 | Кронштейн пульта | |
| 34 | 1***3 | Тяга | |
| 35 | 1***4 | Тяга | |
| 36 | 1***6 | Втулка | |
| 37 | 1***3 | Ось | |
| 38 | 1***0 | Шарнир | |
| 39 | 1***0 | Вал | |
| 40 | В***1 | Винт В.М5-6gx10.14Н.01 | |
| 41 | 1***1 | Основание педали | |
| 42 | Б***9 | Болт М10-6gx30.36.019 | |
| 43 | В***9 | Винт М8-6gx16.36.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
