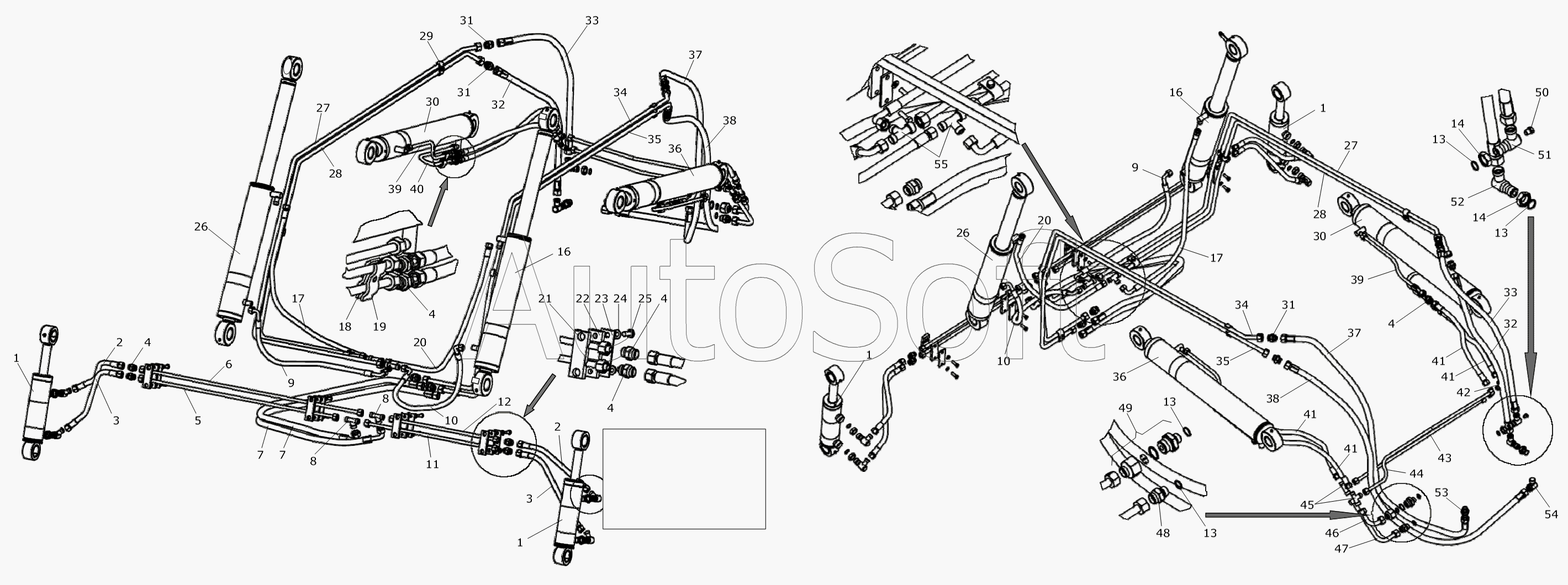

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Гидросистема погрузчика
43
30
30
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
41
41
41
42
42
29
44
45
45
46
47
48
49
50
51
52
53
54
55
55
16
16
2
2
3
3
4
4
4
4
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
13
13
13
14
14
1
1
1
1
17
17
18
18
19
19
20
20
21
22
23
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гидроцилиндр | |
| 2 | Р***° | РВД 10-LF-M18x1,5-24.390.0°-90° | |
| 3 | Р***° | РВД 10-LF-M18x1,5-24.490.0°-90° | |
| 4 | Ш***4 | Штуцер | |
| 5 | 1***1 | Трубка | |
| 6 | 1***0 | Трубка | |
| 7 | Р***° | РВД12-LF-М22х1,5-24°.1350.0°-90° | |
| 8 | 2***0 | Тройник | |
| 8 | Т***к | Тройник RT NW 10 13 10 HL | |
| 9 | Р***° | РВД10-LF-М18х1,5-24°.700.90°-90° | |
| 10 | Р***° | РВД10-LF-М18х1,5-24°.750.90°-90° | |
| 11 | 1***1 | Трубка | |
| 12 | 1***0 | Трубка | |
| 13 | К***5 | Кольцо 017-021-25 | |
| 14 | 6***1 | Гайка | |
| 16 | 1***1 | Гидроцилиндр | |
| 17 | Р***° | РВД 10-LF-М18х1,5-24°.900.0°-90° | |
| 18 | 1***2 | Скоба | |
| 18 | 7***6 | Планка | |
| 19 | 1***1 | Скоба | |
| 19 | 7***1 | Планка | |
| 20 | Р***0 | РВД 10-LF-М18х1,5-24°.900 | |
| 21 | 1***1 | Колодка | |
| 22 | 1***8 | Колодка | |
| 23 | 1***3 | Планка прижимная | |
| 24 | Ш***6 | Шайба 8.06.016 | |
| 25 | Б***9 | Болт M8-6gx25.36.019 | |
| 26 | 1***1 | Гидроцилиндр | |
| 27 | 1***0 | Трубка | |
| 28 | 1***0 | Трубка | |
| 29 | 1***1 | Скоба | |
| 30 | 1***1 | Гидроцилиндр | |
| 31 | Ш***2 | Штуцер | |
| 32 | Р***0 | РВД 12-LF-M22x1,5-24°.1050 | |
| 33 | Р***0 | РВД 12-LF-М22х1,5-24°.1000 | |
| 34 | 1***0 | Трубка | |
| 35 | 1***0 | Трубка | |
| 36 | 1***0 | Гидроцилиндр | |
| 37 | Р***0 | РВД 12-LF-М22х1,5-24°.1650 | |
| 38 | Р***0 | РВД 12-LF-М22х1,5-24°.2100 | |
| 39 | 1***0 | Трубка | |
| 40 | 1***0 | Трубка | |
| 41 | Р***0 | РВД 10-LF-М18х1,5-24°.580 | |
| 42 | 1***0 | Угольник | |
| 42 | W***L | Угольник W 12 LL | |
| 43 | 1***2 | Трубка | |
| 44 | 1***2 | Трубка | |
| 45 | 2***0 | Тройник | |
| 45 | 2***L | Тройник 2-RT NW 13 10 10 HL | |
| 46 | 1***1 | Трубка | |
| 47 | 1***1 | Трубка | |
| 48 | 0***3 | Штуцер | |
| 49 | 1***0 | Дроссель | |
| 50 | 5***2 | Пробка | |
| 51 | 1***1 | Угольник | |
| 52 | 1***0 | Угольник | |
| 53 | Ш***5 | Штуцер | |
| 54 | 1***0 | Угольник | |
| 55 | 2***0 | Тройник | |
| 55 | R***L | Тройник RT NW 13 10 10 HL |
