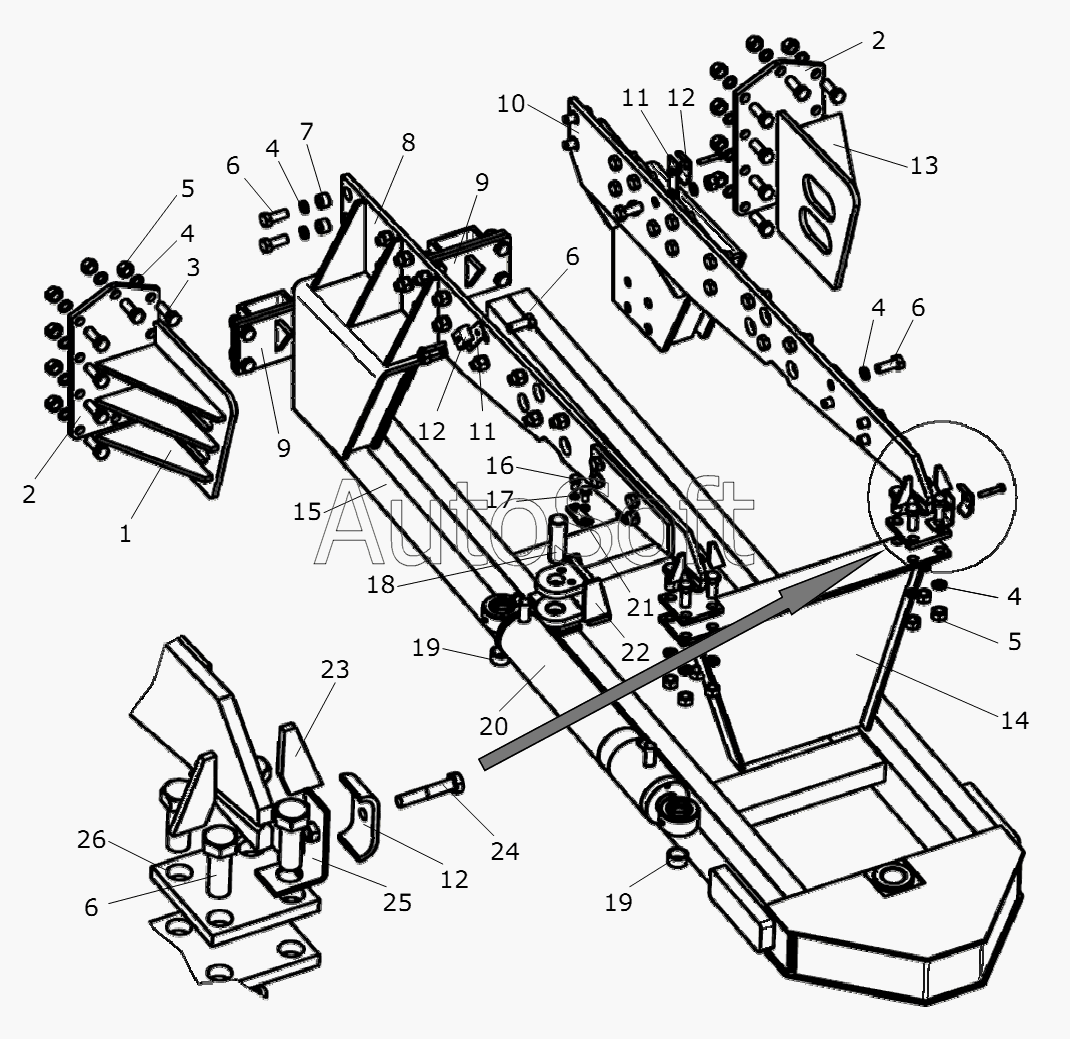

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114 (2008). Рама поворотного отвала
13
26
25
24
23
22
21
20
19
19
18
17
16
15
14
Отвал
12
12
12
11
11
10
9
9
8
7
6
6
6
5
5
5
4
4
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Отвал | О***л | Отвал | |
| 1 | 1***0 | Кронштейн | |
| 2 | 1***2 | Фланец | |
| 3 | Б***9 | Болт М16-6gx45.36.019 | |
| 4 | Ш***9 | Шайба 16.65Г.019 | |
| 5 | Г***9 | Гайка М16-6Н.5.019 | |
| 6 | Б***9 | Болт М16-6gx40.36.019 | |
| 7 | 1***0 | Втулка | |
| 8 | 1***1 | Боковина | |
| 9 | 1***0 | Упор | |
| 10 | 1***0 | Боковина | |
| 11 | 1***0 | Кронштейн | |
| 12 | 1***4 | Скоба | |
| 13 | 1***1 | Кронштейн | |
| 14 | У***1 | Стойка | |
| 15 | 1***0 | Рама | |
| 16 | Б***9 | Болт М10-6gx20.36.019 | |
| 17 | Ш***9 | Шайба 10.65Г.019 | |
| 18 | У***0 | Палец | |
| 19 | У***6 | Втулка | |
| 20 | Г***0 | Гидроцилиндр | |
| 21 | У***5 | Пластина стопорная | |
| 22 | 1***0 | Кронштейн | |
| 23 | У***6 | Ребро | |
| 24 | Б***9 | Болт М8-6gx45.58.019 | |
| 25 | 1***1 | Кронштейн | |
| 26 | У***5 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
