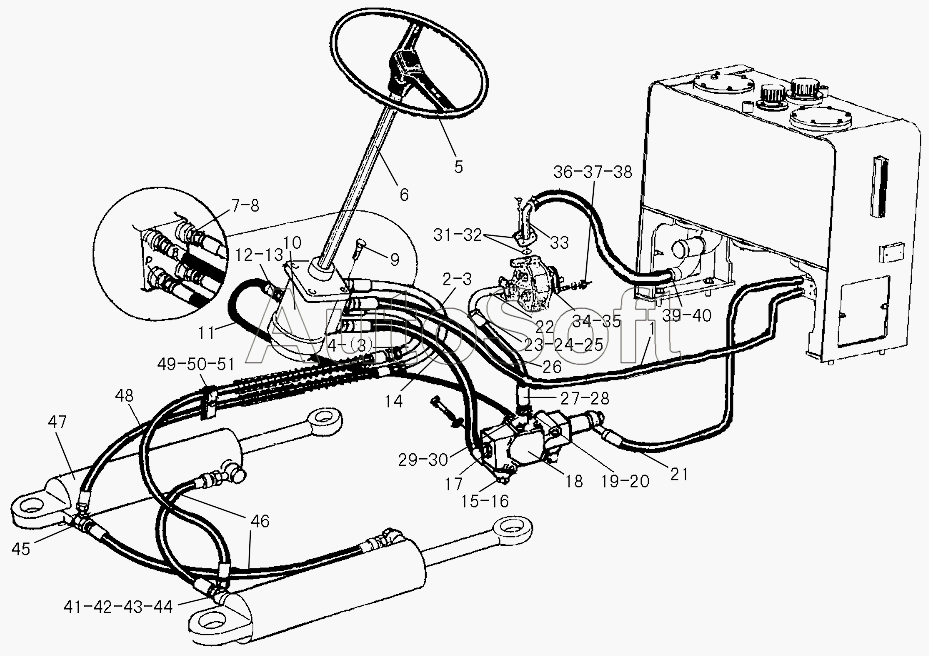

Каталог запасных частей к технике: SDLG LG938 (2006). STEERING SYSTEM
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | PIPE | |
| 2 | 2***2 | OIL OUTLET TUBE OF STEERING GEAR | |
| 3 | 4***1 | O-RING | |
| 4 | 2***3 | OIL OUTLET TUBE OF STEERING GEAR | |
| 5 | 4***0 | STEERING WHEEL | |
| 6 | 4***9 | STEERING POLE | |
| 7 | 4***4 | JOINT | |
| 8 | 4***3 | O-RING | |
| 9 | 4***5 | BOLT | |
| 10 | 4***7 | STEERING GEAR | |
| 11 | 2***8 | FEEDBACK PIPE OF PRIORITY VALVE | |
| 12 | 4***1 | JOINT | |
| 13 | 4***4 | O-RING | |
| 14 | 4***4 | PIPE | |
| 15 | 4***7 | JOINT | |
| 16 | 4***1 | O-RING | |
| 17 | 4***2 | BOLT | |
| 18 | 4***9 | PRIORITY VALVE | |
| 19 | 4***8 | JOINT | |
| 20 | 4***9 | O-RING | |
| 21 | 4***4 | PIPE | |
| 22 | 2***2 | OIL OUTLET TUBE OF STEERING PUMP | |
| 23 | 4***5 | BOLT | |
| 24 | 4***6 | FLANGE | |
| 25 | 4***6 | O-RING | |
| 26 | 2***3 | PIPE OF PRIORITY VALVE | |
| 27 | 2***4 | INLET TUBE OF PRIORITY VALVE | |
| 28 | 4***1 | O-RING | |
| 29 | 4***4 | PLUG | |
| 30 | 4***7 | O-RING | |
| 31 | 4***8 | O-RING | |
| 32 | 4***6 | FLANGE | |
| 33 | 2***4 | INLET TUBE OF STEERING PUMP | |
| 34 | 4***0 | STEERING PUMP | |
| 35 | 2***1 | SEALING PLATE | |
| 36 | 4***5 | DOUBLE-SCREW BOLT | |
| 37 | 4***1 | WASHER | |
| 38 | 4***6 | NUT | |
| 39 | 4***5 | INLET PIPE | |
| 40 | 4***7 | CLAMP | |
| 41 | 2***8 | TUBE | |
| 42 | 4***5 | O-RING | |
| 43 | 4***1 | BOLT | |
| 44 | 4***7 | BOLT | |
| 45 | 2***9 | TUBE | |
| 46 | 4***3 | PIPE | |
| 47 | 4***4 | STEERING CYLINDER | |
| 48 | 2***6 | OIL INLET PIPE OF STEERING CYLINDER | |
| 49 | 2***6 | PERMANENT SEAT | |
| 50 | 2***7 | RUBBER PLATE | |
| 51 | 4***6 | BOLT |
