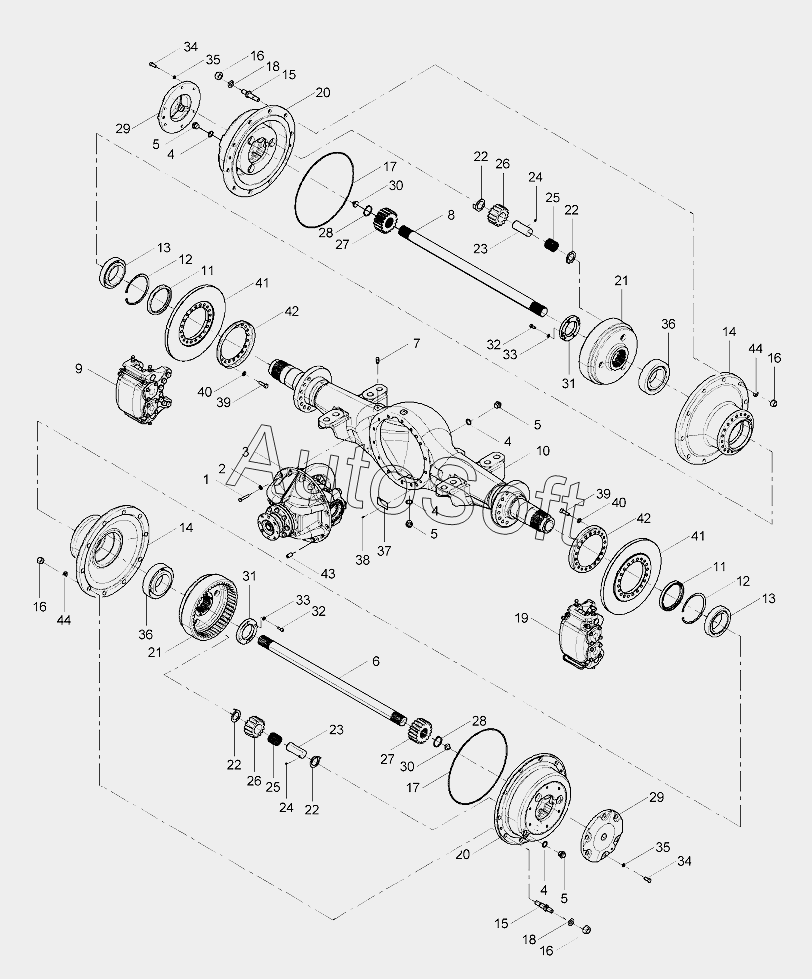

Каталог запасных частей к технике: SDLG LG944MSK (2015). 01Y0160 Rear axle assembly
1
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
19
20
20
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
39
40
40
41
41
42
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Bolt | |
| 2 | 2***3 | Washer | |
| 3 | 2***1 | Drive | |
| 4 | 2***3 | Washer | |
| 5 | 2***2 | Insert | |
| 6 | 2***1 | Axle shaft | |
| 7 | 2***1 | Plug | |
| 8 | 2***6 | Axle shaft | |
| 9 | 2***7 | Brake caliper | |
| 10 | 2***2 | Support shaft | |
| 11 | 2***8 | Lip seal | |
| 12 | 2***9 | Retaining ring | |
| 13 | 2***1 | Bearing | |
| 14 | 2***2 | Boss | |
| 15 | 2***3 | Screw | |
| 16 | 2***1 | Nut | |
| 17 | 2***4 | O-ring | |
| 18 | 2***2 | Washer | |
| 19 | 2***4 | Disc brake | |
| 20 | 2***7 | Planet carrier | |
| 21 | 2***6 | Annulus | |
| 22 | 2***3 | Shim | |
| 23 | 2***2 | Planet gear shaft | |
| 24 | 2***0 | Ball | |
| 25 | 2***9 | Bearing needle | |
| 26 | 2***8 | Planet gear | |
| 27 | 2***4 | Sun gear | |
| 28 | 2***5 | Retaining ring | |
| 29 | 2***8 | Cover | |
| 30 | 2***7 | Axle shaft | |
| 31 | 2***1 | Round nut | |
| 32 | 2***5 | Bolt | |
| 33 | 2***4 | Washer | |
| 34 | 2***0 | Bolt | |
| 35 | 2***9 | Washer | |
| 36 | 2***3 | Bearing | |
| 37 | 2***3 | Name plate | |
| 38 | 2***8 | Rivet | |
| 39 | 2***0 | Bolt | |
| 40 | 2***7 | Washer | |
| 41 | 2***6 | Disc brake | |
| 42 | 2***6 | Dust cover | |
| 43 | 2***0 | Locating pin | |
| 44 | 2***5 | Washer |
