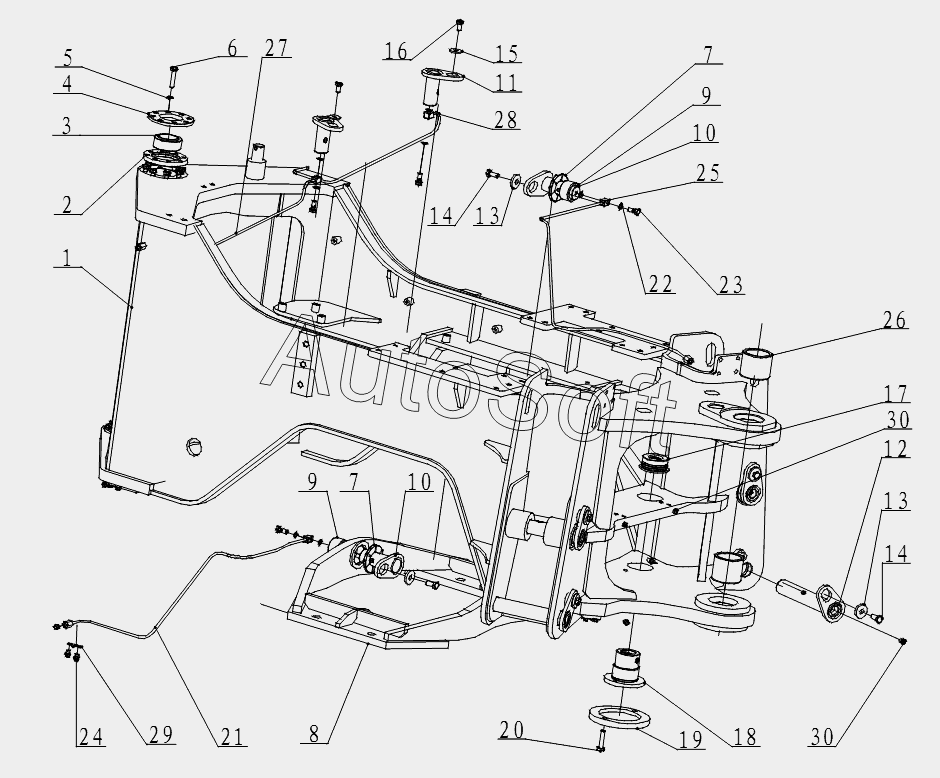

Каталог запасных частей к технике: SDLG LGB680 (2007). REAR FRAME MODULE
16
30
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
13
12
11
10
10
9
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | REAR FRAME | |
| 2 | 2***5 | PLATE | |
| 3 | 4***0 | JOINT BEARING GB9163-GE50ES-2RS | |
| 4 | 2***4 | BEARING COVER | |
| 5 | 4***5 | Washer | |
| 6 | 4***8 | BOLT | |
| 7 | 2***7 | SPACER | |
| 8 | 2***2 | OSCILLATING FRAME | |
| 9 | 4***3 | BUSH LGB302-40X30A2 | |
| 10 | 4***3 | PIN LGB301-40X70RX110-40Cr | |
| 11 | 4***2 | PIN LGB301-35X55RX95-40Cr | |
| 12 | 4***5 | PIN LGB301-40X125X235-40Cr | |
| 13 | 4***1 | WASHER | |
| 14 | 4***7 | BOLT | |
| 15 | 4***8 | WASHER LGB001-10 | |
| 16 | 4***1 | BOLT | |
| 17 | 2***9 | BUSH | |
| 18 | 2***0 | BUSH | |
| 19 | 2***1 | COVER | |
| 20 | 4***2 | BLOT GB5783-M12x50EpZn-8.8 | |
| 21 | 2***6 | OIL TUBE | |
| 22 | 2***0 | SPACER | |
| 23 | 2***9 | OIL BOLT | |
| 24 | 4***2 | BOLT | |
| 25 | 2***8 | OIL TUBE | |
| 26 | 4***4 | BUSH LGB302-65X68A2 | |
| 27 | 2***4 | OIL TUBE | |
| 28 | 2***3 | OIL TUBE | |
| 29 | 2***1 | PIPE CLIP | |
| 30 | 4***5 | GREASE NIPPLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
