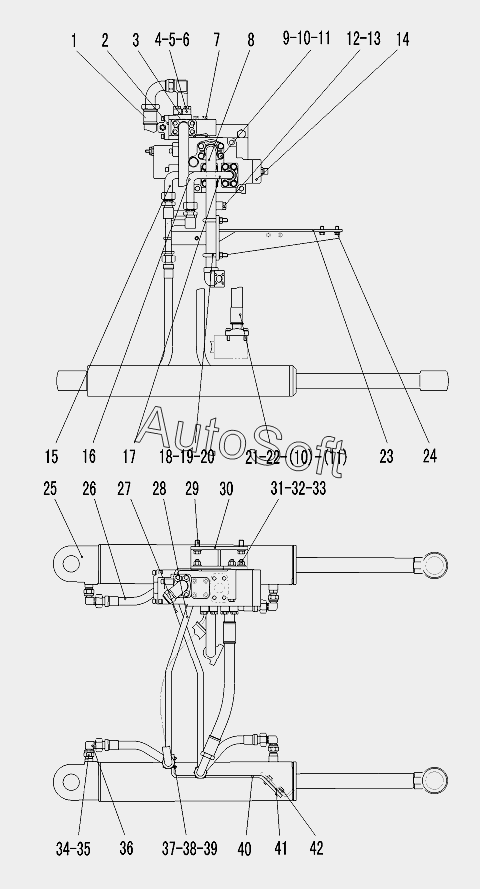

Каталог запасных частей к технике: SDLG LG969 (2009). STEERING CYLINDER ASSEMBLY
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | TUBE LGB125014070 | |
| 2 | 4***1 | PRESSURE RELIEF VALVE SXH25 | |
| 3 | 4***6 | O-RING | |
| 4 | 2***1 | BEND PIECE | |
| 5 | 4***5 | BOLT | |
| 6 | 4***6 | FLANGE | |
| 7 | 4***4 | BOLT GB70.1-M10x70EpZn-8.8 | |
| 8 | 2***1 | OIL INLET PIPE | |
| 9 | 4***4 | FLANGED LGB117312552 | |
| 10 | 4***9 | BOLT | |
| 11 | 4***9 | O-RING | |
| 12 | 4***4 | PLUG | |
| 13 | 4***7 | O-RING | |
| 14 | 4***4 | PILOT-ACINATED VALVE ZLF25A | |
| 15 | 2***1 | OIL-PIPE | |
| 16 | 2***1 | OIL RETURN PIPE OF FEATHER VALVE | |
| 17 | 2***1 | OIL-PIPE | |
| 18 | 4***6 | U-BOLT | |
| 19 | 4***2 | Washer | |
| 20 | 4***7 | NUT | |
| 21 | 4***0 | TUBE LGB161012049 | |
| 22 | 4***7 | FLANGE | |
| 23 | 2***1 | BEARER | |
| 24 | 4***7 | BOLT | |
| 25 | 4***2 | STEER ING CYLINDERHSGL-100x55x435-910 | |
| 26 | 4***7 | TUBE LGB124-006063 | |
| 27 | 2***1 | STEEL TUBE | |
| 28 | 2***1 | STEEL TUBE | |
| 29 | 4***2 | BOLT GB16674-M14x25EpZn-8.8 | |
| 30 | 2***1 | BRACKET OF FLUX AMPLIFIER | |
| 31 | 4***4 | BOLT GB5782-M12x120EpZn-8.8 | |
| 32 | 4***1 | NUT | |
| 33 | 4***8 | WASHER | |
| 34 | 4***3 | STAIGHT JOINT LGB120-02222 | |
| 35 | 4***1 | O-RING | |
| 36 | 2***1 | Nipple | |
| 37 | 4***5 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | |
| 38 | 4***7 | WASHER | |
| 39 | 4***8 | NUT | |
| 40 | 2***1 | BEARER | |
| 41 | 2***1 | RUBBER BLANKET | |
| 42 | 4***4 | BOLT |
