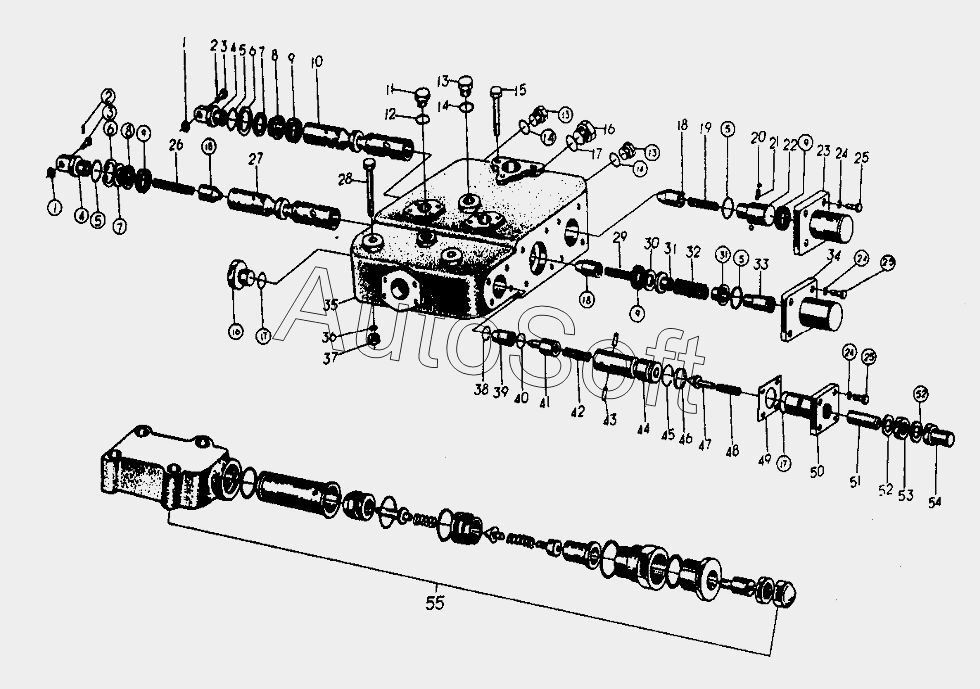

Каталог запасных частей к технике: SDLG LG936 (2007). MULTIPLE DIRECTIONAL CONTROL VALVE
/24.gif)
42
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
52
53
54
55
15
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
9
10
11
12
13
13
13
14
14
14
1
1
16
16
17
17
17
18
18
18
19
20
21
22
23
24
24
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | WASHER | |
| 2 | 4***2 | SPLIT PIN | |
| 3 | 4***3 | BUTTON PIN | |
| 4 | 4***4 | SPRING SEAT | |
| 5 | 4***5 | O-RING | |
| 6 | 4***6 | RING SNAP | |
| 7 | 4***7 | CLAMP RING | |
| 8 | 4***8 | SEAL RING | |
| 9 | 4***9 | SLELETON OIL SEAL | |
| 10 | 4***0 | SLIDE VALVE OF LIFT ARM | |
| 11 | 4***1 | PLUG | |
| 12 | 4***2 | O-RING | |
| 13 | 4***3 | PLUG | |
| 14 | 4***4 | O-RING | |
| 15 | 4***5 | BOLT | |
| 16 | 4***6 | PLUG | |
| 17 | 4***7 | O-RING | |
| 18 | 4***8 | CHECK VALVE | |
| 19 | 4***9 | SPRING | |
| 20 | 4***0 | STEEL BALL | |
| 21 | 4***1 | SPRING | |
| 22 | 4***2 | SPRING SEAT | |
| 23 | 4***3 | POSITION SLEEVE | |
| 24 | 4***4 | WASHER | |
| 25 | 4***5 | BOLT | |
| 26 | 4***6 | SPRING | |
| 27 | 4***7 | SLIDE VALVE OF TILT ARM | |
| 28 | 4***8 | BOLT | |
| 29 | 4***9 | SPRING | |
| 30 | 4***0 | PLATE | |
| 31 | 4***1 | SPRING SEAT | |
| 32 | 4***2 | RETURN SPRING | |
| 33 | 4***3 | SPRING SEAT | |
| 34 | 4***4 | END COVER | |
| 35 | 4***5 | VALVE BODY | |
| 36 | 4***6 | WASHER | |
| 37 | 4***7 | NUT | |
| 38 | 4***8 | WIRED CIRLLIP | |
| 39 | 4***9 | SPOOL FOR OIL RETURN | |
| 40 | 4***0 | O-RING | |
| 41 | 4***1 | PLUNGER | |
| 42 | 4***2 | SPRING | |
| 43 | 4***3 | MOUNTING PIN | |
| 44 | 4***4 | SLEEVE OF RELIEF VALVE | |
| 45 | 4***5 | INJECTION RING | |
| 46 | 4***6 | WIRED CIRCLIP | |
| 47 | 4***7 | SPOOL | |
| 48 | 4***8 | SPRING | |
| 49 | 4***9 | ADJUST SHIM | |
| 50 | 4***0 | SPRING COVER | |
| 51 | 4***1 | REGULATING SCREW | |
| 52 | 4***2 | WASHER | |
| 53 | 4***3 | NUT | |
| 54 | 4***4 | LOCKING NUT | |
| 55 | 4***5 | SAFETY VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
