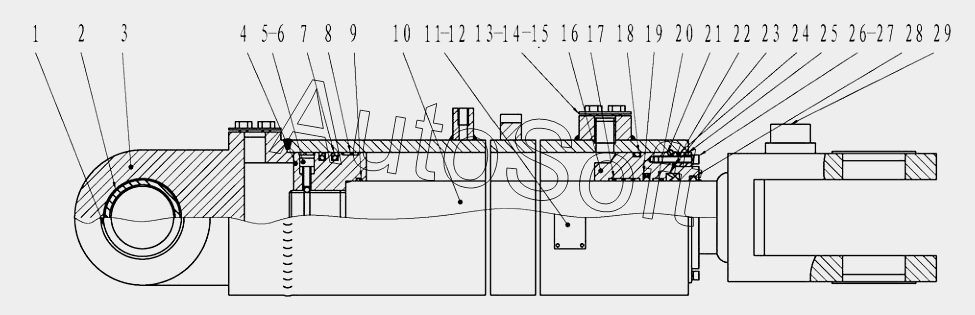

Каталог запасных частей к технике: SDLG LG936 (2007). LIFT ARM CYLINDER (371401)
/27.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Bushing | |
| 2 | 4***1 | Tube | |
| 3 | 4***2 | Piston | |
| 4 | 4***3 | PISTON | |
| 5 | 4***9 | BOLT GB70-M8x20-8.8 | |
| 6 | 4***4 | Piston rod | |
| 7 | 4***3 | PRESSURIZE RING CKW1250 | |
| 8 | 4***5 | SUPPORTING RING SD125X14,8X3 | |
| 9 | 4***5 | O-RING 69X3.55 | |
| 10 | 4***6 | PISTON ROD | |
| 11 | 4***7 | SCUTCHEON | |
| 12 | 4***1 | RIVET | |
| 13 | 4***8 | Guide ring | |
| 14 | 4***9 | Retaining ring | |
| 15 | 4***0 | BOLT GB5783-M10x12-8.8 | |
| 16 | 4***0 | Retaining ring | |
| 17 | 4***1 | Retainer | |
| 18 | 4***2 | O-RING 115X5.3 | |
| 19 | 4***2 | PRESSURIZE RING CKS0700 | |
| 20 | 4***3 | SUPPORTING RING G70 X 9.5 X 2.5 | |
| 21 | 4***4 | RING SNAP Ф5 | |
| 22 | 4***5 | Y RING 70 X 85 X 12.5 | |
| 23 | 4***6 | O-RING 85X1.8 | |
| 24 | 4***7 | O-RING 118X2.65 | |
| 25 | 4***8 | SPACE RING | |
| 26 | 4***3 | SCREW | |
| 27 | 4***1 | WASHER 6 | |
| 28 | 4***9 | DUST PROOF RING FC-70 | |
| 29 | 4***0 | RETAINER |
