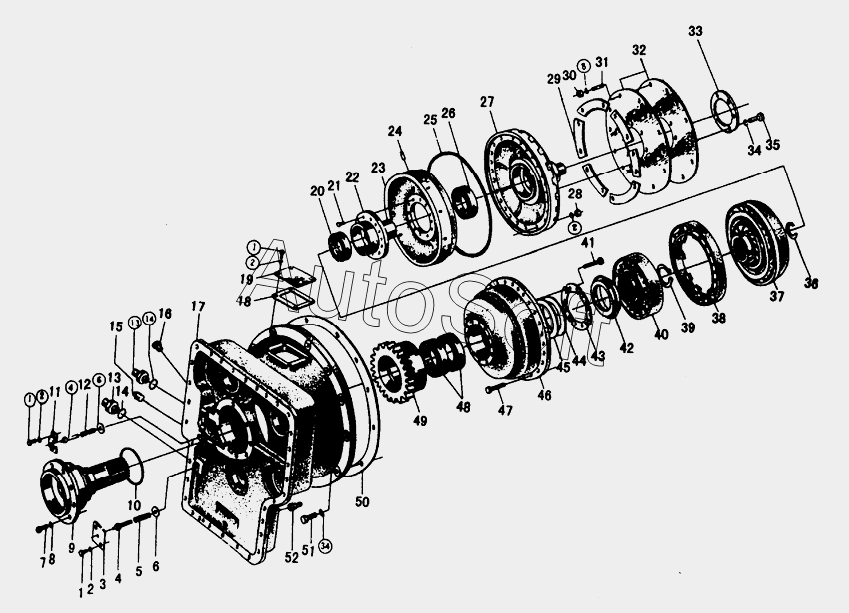

Каталог запасных частей к технике: SDLG LG936 (2007). HYDRAULTC TORQUE CONVERTER
/5.gif)
1
1
1
2
2
2
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | BLOT M8X16 | |
| 2 | 4***2 | WASHER 8 | |
| 3 | 4***3 | FILLER | |
| 4 | 4***4 | VALVE STEM | |
| 5 | 4***5 | SPRING | |
| 6 | 4***6 | SPACER | |
| 7 | 4***7 | BOLT M10X25 | |
| 8 | 4***8 | WASHER 10 | |
| 9 | 4***9 | STATOR SEAT | |
| 10 | 4***0 | SEAL RING | |
| 11 | 4***1 | VALVE COVER | |
| 12 | 4***2 | SPRING | |
| 13 | 4***3 | FITTING Do28. | |
| 14 | 4***4 | O-RING 35X3.1 | |
| 15 | 4***5 | PLUG | |
| 16 | 4***6 | THERMOMETER JOINT | |
| 17 | 4***7 | HOUSING | |
| 18 | 4***8 | GASKET PAPER | |
| 19 | 4***9 | FILLER | |
| 20 | 4***0 | BEARING 6013 | |
| 21 | 4***1 | COUNTERSUNK RIVET M8X16 | |
| 22 | 4***2 | CASE OF FIRST-STAGE TURBINE | |
| 23 | 4***3 | SHELL OF FIRST-STAGE TURBINE | |
| 24 | 4***4 | SPRING PIN | |
| 25 | 4***5 | O-RING | |
| 26 | 4***6 | BEARING 6210 | |
| 27 | 4***7 | WHEEL SHELL | |
| 28 | 4***8 | NUT M8 | |
| 29 | 4***9 | SPACER | |
| 30 | 4***0 | NUT M10X1 | |
| 31 | 4***1 | DOUBLE END STUD AM10X1X18 | |
| 32 | 4***2 | SPRING PLATE | |
| 33 | 4***3 | ROUND SHIM | |
| 34 | 4***4 | WASHER 12 | |
| 35 | 4***5 | BLOT M12X30 | |
| 36 | 4***6 | SNAP RING | |
| 37 | 4***7 | SECOND-STAGE TURBINE | |
| 38 | 4***8 | FIRST-STAGE TURNINE | |
| 39 | 4***9 | SNAP RING 80 | |
| 40 | 4***0 | GUIDING WHEEL | |
| 41 | 4***1 | BOLT M8X30 | |
| 42 | 4***2 | RING | |
| 43 | 4***3 | CHEAK SPACER | |
| 44 | 4***4 | CLAMPING PLATE | |
| 45 | 4***5 | ADJUSTING SPACER | |
| 46 | 4***6 | PUMP WHEEL | |
| 47 | 4***7 | BOLT M8X32 | |
| 48 | 4***8 | BEARING 6017 | |
| 49 | 4***9 | GEAR | |
| 50 | 4***0 | GASKET PAPER | |
| 51 | 4***1 | BOLT M12X48 | |
| 52 | 4***2 | CONNECTOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
