Каталог запасных частей к технике: SDLG LG938 (2010). CASE PARTS
/7.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27

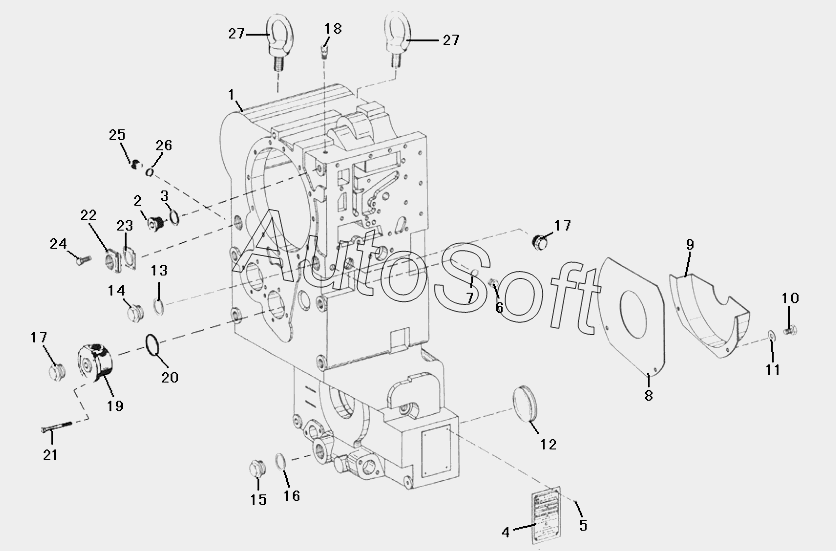

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | HOUSING YD13 301 001 (500) | |
| 2 | 4***9 | PLUG 0636 305 019 AM26x1.5 | |
| 3 | 4***3 | O-RING 0634 303 233 Н 23x2 | |
| 4 | 4***4 | NAME PLATE 403091A | |
| 5 | 4***2 | Rivet | |
| 6 | 4***7 | PLUG SCREW 0636 305 007 AM14x1.5 | |
| 7 | 4***4 | O-RING 0634 306 522 11x2 | |
| 8 | 4***7 | BAFFLE YD13 301 002 | |
| 9 | 4***0 | SLINGER YD13 301 003 | |
| 10 | 4***2 | BOLT GB5783-M8x16-8.8 | |
| 11 | 4***1 | WASHER GB848-8EpZn-300HV | |
| 12 | 4***3 | SEALING COVER 4466 351 08180 | |
| 13 | 4***5 | O-RING 0634 304 275 27x2 | |
| 14 | 4***0 | PLUG SCREW 0636 305 023 AM30x1.5 | |
| 15 | 4***0 | PLUG SCREW 0636 305 023 AM30x1.5 | |
| 16 | 4***5 | O-RING 0634 304 275 27x2 | |
| 17 | 4***1 | PLUG SCREW 0637 510 206 M30x1.5 | |
| 18 | 4***7 | BREATHER CAP 0750 131 027 | |
| 19 | 4***7 | LUBE-IN COVER YD13 301 004 | |
| 20 | 4***6 | O-RING 0634 313 529 | |
| 21 | 4***1 | BOLT GB5782-M8x70EpZn-8.8 | |
| 22 | 4***7 | OIL-IN COVER YD13 301 007 | |
| 23 | 4***8 | GASKET YD13 301 008 | |
| 24 | 4***3 | Bolt | |
| 25 | 4***2 | PLUG SCREW 0636 305 011 | |
| 26 | 4***9 | O-RING 0636 306 524 | |
| 27 | 4***9 | SCREW GB825-M16EpZn-20 |
