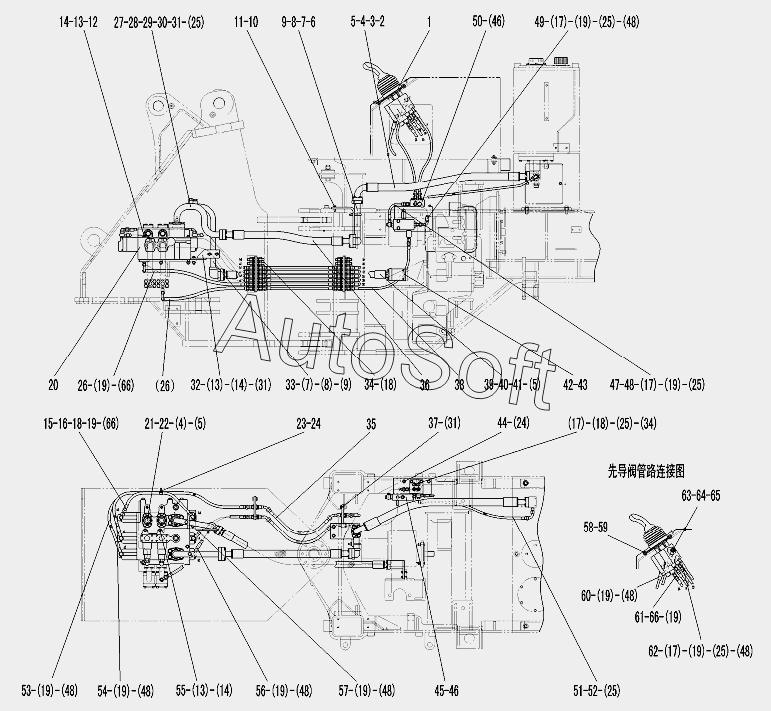

Каталог запасных частей к технике: SDLG LG938 (2010). HYDRAULIC CONTROL ASSEMBLY
/31.gif)
1
2
3
4
4
5
5
5
6
7
7
8
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
17
17
17
18
18
18
19
19
19
19
19
19
19
19
19
19
19
20
21
22
23
24
24
25
25
25
25
25
25
26
26
27
28
29
30
31
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
48
48
48
48
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | MONOLEVER PILOT VALVE DXS-OO | |
| 2 | 4***2 | TUBE | |
| 3 | 4***6 | FLANGE | |
| 4 | 4***9 | O-RING | |
| 5 | 4***5 | BOLT | |
| 6 | 2***1 | TUBE | |
| 7 | 4***6 | U-BOLT | |
| 8 | 4***2 | Washer | |
| 9 | 4***7 | NUT | |
| 10 | 2***2 | MOUNTED PLATE | |
| 11 | 4***7 | BOLT | |
| 12 | 4***7 | BOLT | |
| 13 | 4***8 | WASHER | |
| 14 | 4***1 | NUT | |
| 15 | 4***2 | PIPE LGB125-004055 | |
| 16 | 4***3 | JOINT | |
| 17 | 4***4 | JOINT | |
| 18 | 4***0 | O-RING | |
| 19 | 2***1 | WASHER | |
| 20 | 4***4 | MULTIPLE UNIT | |
| 21 | 4***7 | FLANGE | |
| 22 | 4***6 | DUST-PREVENTION CAP | |
| 23 | 2***1 | CLAMP | |
| 24 | 4***8 | BOLT | |
| 25 | 4***7 | O-RING | |
| 26 | 4***2 | PIPE | |
| 27 | 2***1 | OIL RETURN TUBE OF MULTIPLE UNIT VALVE | |
| 28 | 4***4 | PLUG | |
| 29 | 4***0 | FLANGE | |
| 30 | 4***0 | O-RING | |
| 31 | 4***7 | BOLT | |
| 32 | 2***1 | STEADY REST | |
| 33 | 2***1 | FEEDING TUBE OF MULTIPLE UNIT VALVE | |
| 34 | 4***8 | PLUG | |
| 35 | 2***1 | MIDDLE PILOT PIPE | |
| 36 | 4***6 | PIPE | |
| 37 | 2***1 | TWO-WAY NEST OF TUBES | |
| 38 | 4***3 | PIPE | |
| 39 | 4***3 | FLANGE | |
| 40 | 4***9 | PIPE LGB107-010110 | |
| 41 | 4***6 | O-RING | |
| 42 | 2***1 | TWO-WAY BLOCK | |
| 43 | 4***5 | BOLT | |
| 44 | 2***1 | MOUNTED PLATE | |
| 45 | 4***8 | PRESSURE SELECTION VALVE | |
| 46 | 4***9 | BOLT GB16674-M10x60EpZn-8.8 | |
| 47 | 2***1 | RETURN PIPE OF SELECTOR VALVE | |
| 48 | 4***4 | BOLT | |
| 49 | 2***1 | PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK | |
| 50 | 2***1 | TRANSITION BLOCK | |
| 51 | 2***1 | RETURN PIPE OF TRANSITION BLOCK | |
| 52 | 4***0 | STAIGHT JOINT | |
| 53 | 2***1 | FRONT PILOT PTPE | |
| 54 | 2***1 | FRONT PILOT PTPE | |
| 55 | 4***6 | BOLT | |
| 56 | 2***1 | FRONT PILOT PTPE | |
| 57 | 2***1 | FRONT PILOT PTPE | |
| 58 | 4***7 | BOLT | |
| 59 | 2***2 | RUBBER BUSH | |
| 60 | 2***1 | FRONT PILOT PTPE | |
| 61 | 4***1 | PIPE | |
| 62 | 2***1 | FEEDING HOSE OF PILOT VALVE | |
| 63 | 2***1 | RETURN PIPE OF PILOT VALVE | |
| 64 | 2***1 | WASHER | |
| 65 | 4***6 | BOLT | |
| 66 | 2***1 | JOINT |
