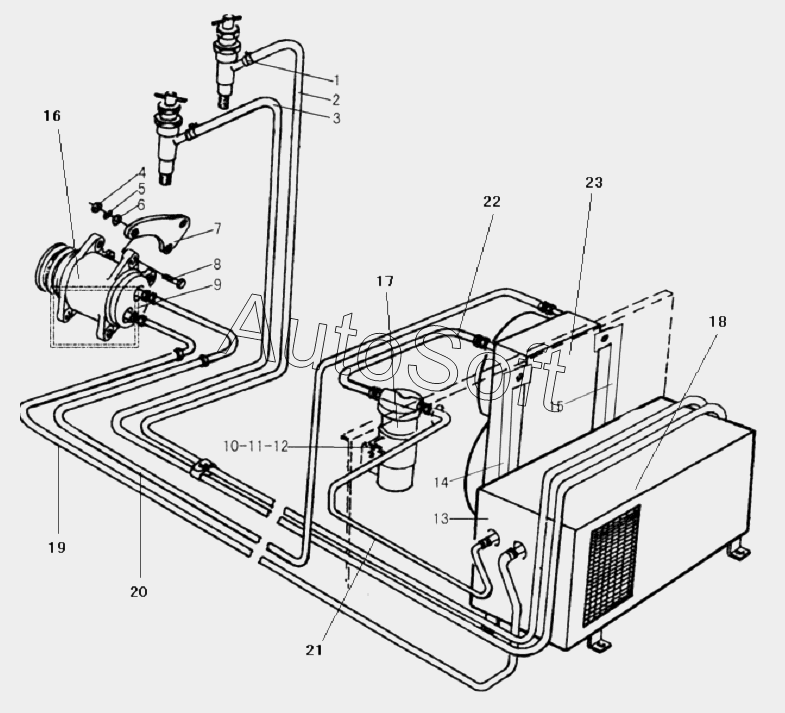

Каталог запасных частей к технике: SDLG LG938 (2010). AIR CONDITIONER SYSTEM
/63.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | CLAMP | |
| 2 | 4***9 | RUBBER TUBE | |
| 3 | 4***9 | RUBBER TUBE | |
| 4 | 4***7 | NUT | |
| 5 | 4***2 | Washer | |
| 6 | 4***5 | Washer | |
| 7 | 2***2 | SUPPORT PLATE | |
| 8 | 4***5 | BOLT | |
| 9 | 2***2 | COMPRESSOR SUPPORT | |
| 10 | 4***4 | BOLT | |
| 11 | 4***7 | NUT | |
| 12 | 2***1 | DRYER BEARING | |
| 13 | 4***2 | AIR CONDITIONER | |
| 14 | 2***1 | FRONT SUPPORTING PLATE | |
| 15 | 2***1 | REAR SUPPORTING PLATE | |
| 16 | 4***0 | COMPRESSOR ASSEMBLY | |
| 17 | 4***9 | RECEIVER | |
| 18 | 4***5 | EVAPORATOR | |
| 19 | 4***7 | PIPE EVAPORATOR-COMPRESSOR | |
| 20 | 4***9 | PIPE COMPRESSOR-CONDENSATOR | |
| 21 | 4***5 | PIPE RECEIVER-EVAPORATOR | |
| 22 | 4***4 | PIPE CONDENSER-RECEIVER | |
| 23 | 4***7 | CONDENSATOR |
