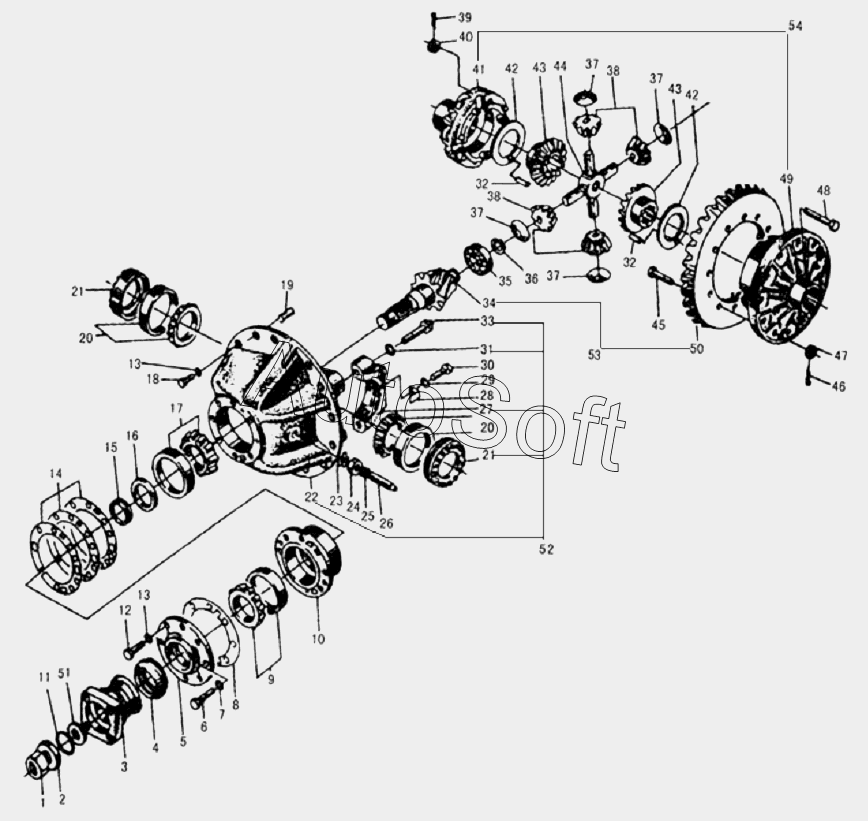

Каталог запасных частей к технике: SDLG LG938L (2010). RONT AXLE MAIN DRIVE ASSEMBLY
42
42
29
30
31
32
32
33
34
35
36
37
37
37
37
38
38
39
40
41
28
43
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
13
14
1
16
17
18
19
20
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | NUT | |
| 2 | 3***7 | WASHER | |
| 3 | 2***1 | INPUT FLANGE | |
| 4 | 4***8 | FRAME OIL SEAL | |
| 5 | 3***9 | SEALED COVER | |
| 6 | 4***7 | BOLT | |
| 7 | 4***7 | WASHER | |
| 8 | 3***2 | SHIM | |
| 9 | 4***8 | BEARING | |
| 10 | 3***3 | BEARING HOLDER | |
| 11 | 3***8 | O-RING | |
| 12 | 4***6 | BOLT | |
| 13 | 4***6 | WASHER | |
| 14 | 3***1 | ADJUST SHIM | |
| 15 | 3***0 | SHIM | |
| 16 | 3***2 | BOSS | |
| 17 | 4***9 | ROLLING BEARING | |
| 18 | 4***4 | BOLT | |
| 19 | 4***4 | PIN | |
| 20 | 4***5 | ROLLING BEARING | |
| 21 | 3***9 | ADJUST BOLT | |
| 22 | 3***6 | CARRIER | |
| 23 | 2***1 | LOCKING LEAF | |
| 24 | 4***2 | NUT | |
| 25 | 2***1 | SLEEVE | |
| 26 | 2***1 | BOLT | |
| 27 | 3***3 | BEARING BLOCK | |
| 28 | 3***4 | STAY | |
| 29 | 4***5 | Washer | |
| 30 | 4***7 | BOLT | |
| 31 | 2***1 | WASHER | |
| 32 | 2***1 | PIN | |
| 33 | 2***1 | BOLT | |
| 34 | 3***5 | ACTIVE SPIRAL BEVEL GEAR | |
| 35 | 4***6 | ROLLING BEARING | |
| 36 | 4***9 | CHECK RING | |
| 37 | 3***7 | ANGLE GEAR SHIM | |
| 38 | 3***8 | ANGLE GEAR | |
| 39 | 2***1 | WASHER | |
| 40 | 4***7 | NUT | |
| 41 | 3***0 | LEFT SHELL OF DIFFERENTIAL MECHANISM | |
| 42 | 3***2 | SHIM OF HALF AXLE GEAR | |
| 43 | 3***1 | HALF AXLE GEAR | |
| 44 | 3***6 | CROSS AXLE | |
| 45 | 2***1 | BOLT | |
| 46 | 2***1 | WASHER | |
| 47 | 4***8 | NUT | |
| 48 | 2***1 | BOLT | |
| 49 | 3***7 | RIGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 50 | 3***6 | BIG SPIRAL BEVEL GEAR | |
| 51 | 3***2 | CHECK RING | |
| 52 | 7***7 | CARRIER ASSEMBLY | |
| 53 | 3***1 | FRONT SPIRAL BEVEL GEAR | |
| 54 | 3***9 | LEFT RINGHT SHELL OF DIFFERENTIAL MECHANISM |
