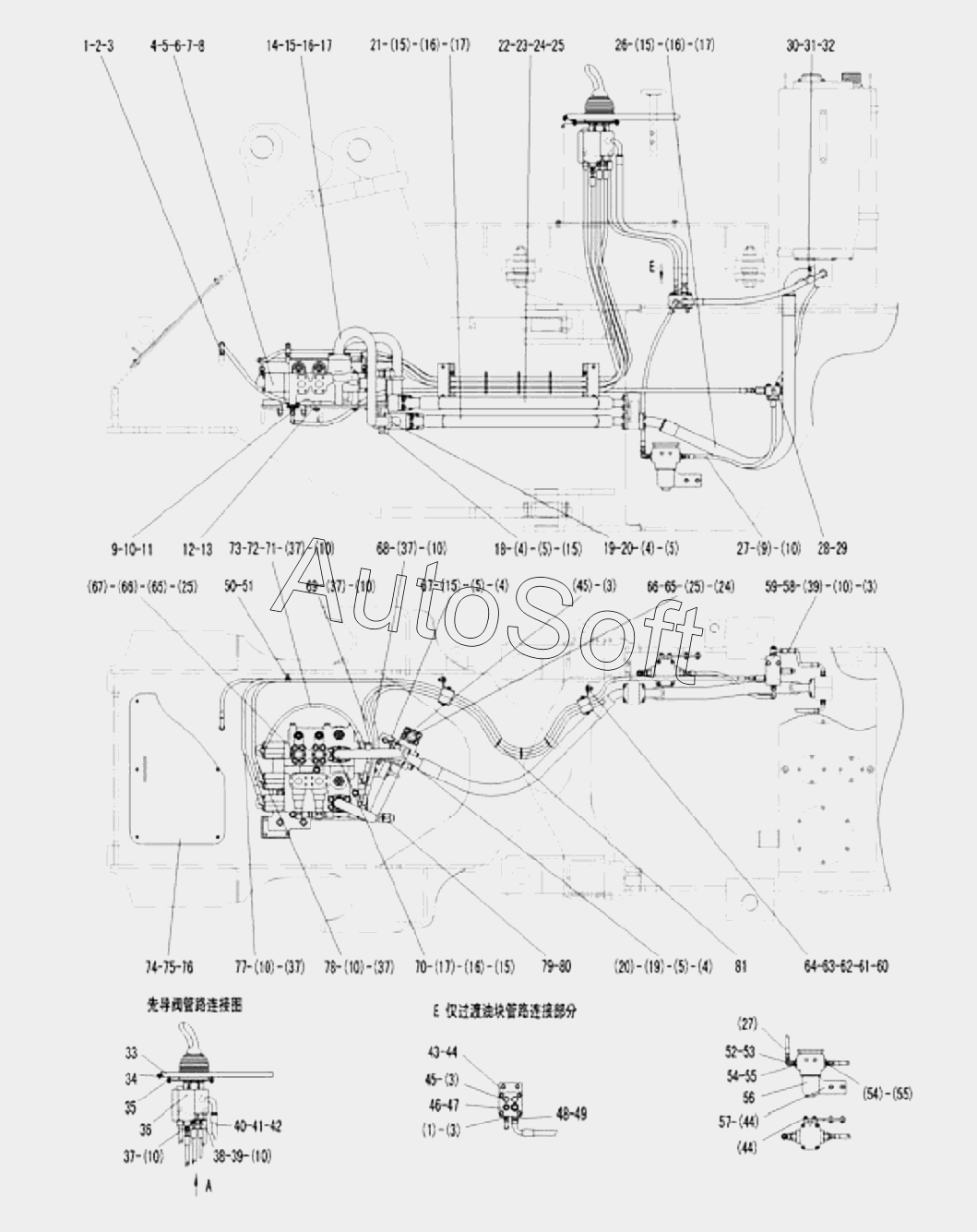

Каталог запасных частей к технике: SDLG LG956L (2009). HYDRAULIC CONTROL ASSEMBLY
51
61
60
59
58
57
56
55
55
54
54
53
52
62
50
49
48
47
46
45
45
44
44
44
43
42
72
81
80
79
78
77
76
75
74
73
41
71
70
69
68
67
67
66
66
65
65
64
63
11
20
20
19
19
18
17
17
17
17
16
16
16
16
15
15
15
15
15
15
14
13
12
21
10
10
10
10
10
10
10
10
10
10
9
9
8
7
6
5
5
5
5
5
4
4
4
4
4
3
3
3
3
3
2
31
40
39
39
38
37
37
37
37
37
37
36
35
34
33
32
1
1
30
29
28
27
27
26
25
25
25
24
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | JOINT | |
| 2 | 2***1 | OIL PIPE | |
| 3 | 4***7 | O-RING | |
| 4 | 4***8 | WASHER | |
| 5 | 4***1 | NUT | |
| 6 | 4***7 | BOLT | |
| 7 | 4***6 | BOLT | |
| 8 | 4***4 | Control valve | |
| 9 | 2***1 | JOINT | |
| 10 | 2***1 | WASHER | |
| 11 | 2***1 | FRONT PILOT PIPE | |
| 12 | 2***1 | CLAMPING PLATE OF CONTROL VALVE | |
| 13 | 4***9 | BOLT GB16674-M16x50EpZn-8.8 | |
| 14 | 2***1 | OIL OUTLET TUBE OF OIL INLET TUBE | |
| 15 | 4***7 | BOLT | |
| 16 | 4***1 | FLANGE | |
| 17 | 4***0 | O-RING | |
| 18 | 2***1 | FTEADY REST 1 | |
| 19 | 4***4 | U-BOLT LGB159-14254 | |
| 20 | 4***5 | BOTTOM SHEET LGB160-4254 | |
| 21 | 4***3 | PIPE LGB161-414118 | |
| 22 | 4***4 | TUBE LGB105012120 | |
| 23 | 4***6 | FLANGE | |
| 24 | 4***9 | O-RING | |
| 25 | 4***5 | BOLT | |
| 26 | 2***1 | RENTURN PIPE | |
| 27 | 4***2 | PIPE | |
| 28 | 4***3 | BOLT | |
| 29 | 4***8 | PRESSURE SELECTION VALVE | |
| 30 | 2***1 | HOSE | |
| 31 | 4***5 | CONNECTER | |
| 32 | 4***8 | O-RING LGB168-11524 | |
| 33 | 2***1 | COVER PS | |
| 34 | 4***8 | SCREW | |
| 35 | 4***8 | BOLT | |
| 36 | 4***7 | PILOT VALVE | |
| 37 | 2***1 | FITTING | |
| 38 | 2***1 | FRONT PILOT PTPE | |
| 39 | 4***4 | BOLT | |
| 40 | 2***1 | OIL RETURN PIPE OF PUMP | |
| 41 | 4***6 | BOLT | |
| 42 | 2***1 | WASHER | |
| 43 | 2***1 | MOUNTED PLATE | |
| 44 | 4***7 | BOLT | |
| 45 | 4***4 | PLUG | |
| 46 | 2***1 | TRANSITION BLOCK | |
| 47 | 4***9 | BOLT GB16674-M10x60EpZn-8.8 | |
| 48 | 4***3 | STAIGHT JOINT LGB120-02222 | |
| 49 | 4***1 | O-RING | |
| 50 | 4***1 | BOLT | |
| 51 | 2***1 | CLAMP | |
| 52 | 4***3 | JOINT | |
| 53 | 4***0 | O-RING | |
| 54 | 2***1 | JOINT | |
| 55 | 4***6 | O-RING | |
| 56 | 4***4 | STRAINER | |
| 57 | 2***1 | PLATE | |
| 58 | 2***1 | OIL RETURN PIPE OF SELECTION VALVE | |
| 59 | 4***0 | STAIGHT JOINT | |
| 60 | 4***0 | BOLT | |
| 61 | 2***1 | MOUNTED PLATE | |
| 62 | 2***1 | CLAMP | |
| 63 | 2***1 | MOUNTED PLATE | |
| 64 | 4***3 | BOLT | |
| 65 | 4***6 | DUST-PREVENTION CAP | |
| 66 | 4***7 | FLANGE | |
| 67 | 2***1 | FIXED BEARER | |
| 68 | 2***1 | PIPE | |
| 69 | 2***1 | PIPE | |
| 70 | 2***1 | FEEDING STEEL TUBE OF MULTIPLE UNIT VALVE | |
| 71 | 4***7 | CONNECTOR | |
| 72 | 4***0 | O-RING | |
| 73 | 4***3 | HOSE LGB125-003060 | |
| 74 | 2***2 | FRONT CAP | |
| 75 | 4***1 | BOLT | |
| 76 | 4***7 | WASHER | |
| 77 | 2***1 | PIPE | |
| 78 | 2***1 | PIPE | |
| 79 | 4***8 | BLOCKING | |
| 80 | 4***4 | O-RING GB3452.1-25.8x1.80G | |
| 81 | 4***0 | CLIP |
