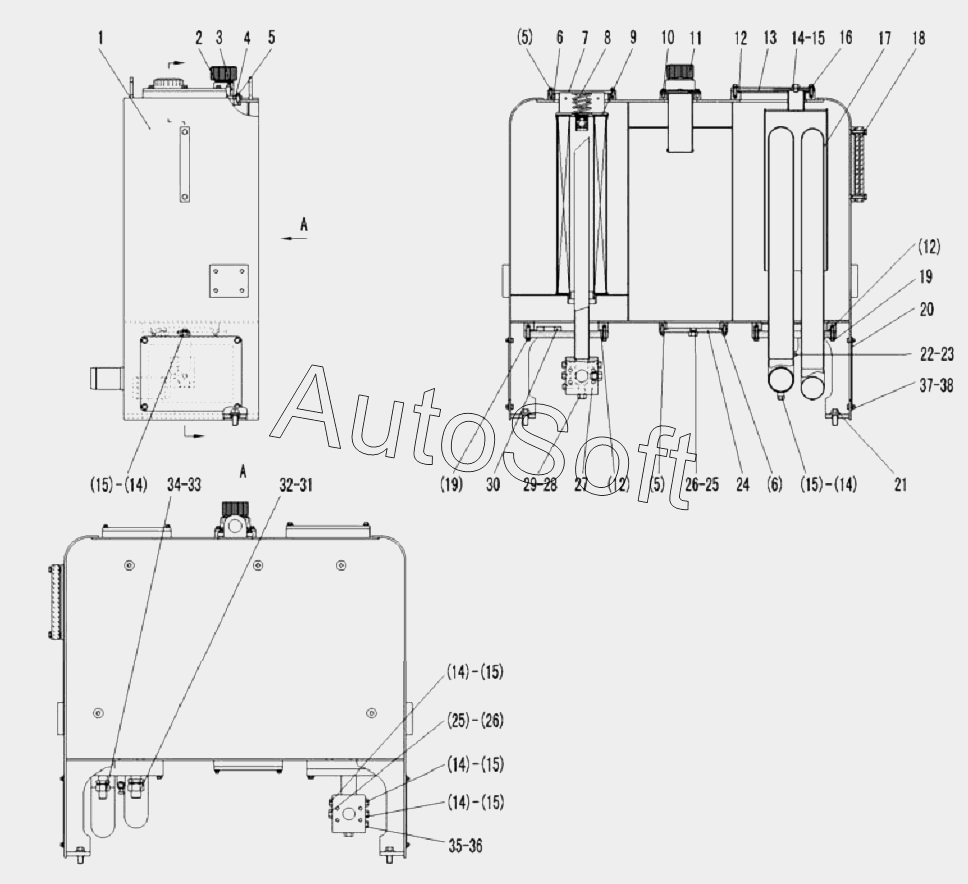

Каталог запасных частей к технике: SDLG LG956L (2009). HYDRAULIC TANK ASSEMBLY
30
21
22
23
24
25
25
26
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
5
5
6
6
7
8
9
10
1
12
12
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | HYDRAULIC TANK BODY | |
| 2 | 4***8 | GAS-EXCHANGE FILTER | |
| 3 | 2***1 | BLIND FLANGE | |
| 4 | 4***3 | O-RING | |
| 5 | 4***8 | BOLT | |
| 6 | 4***2 | O-RING | |
| 7 | 2***1 | FLANGE CAP | |
| 8 | 2***1 | SPRING | |
| 9 | 2***1 | STRAIN CORE | |
| 10 | 4***1 | BOLT | |
| 11 | 4***2 | OIL-SUPPLYING FILTER | |
| 12 | 4***7 | O-RING GB3452.1-206x5.3G | |
| 13 | 2***1 | OIL-SUCTION STRAIN CORE | |
| 14 | 4***4 | PLUG | |
| 15 | 4***7 | O-RING | |
| 16 | 4***4 | BOLT | |
| 17 | 2***1 | OIL-SUCTION FLANGED | |
| 18 | 4***4 | OIL LEVEL&TEMPERATURE METER | |
| 19 | 4***4 | BOLT | |
| 20 | 2***1 | SIDE BROAD | |
| 21 | 4***9 | BOLT | |
| 22 | 4***9 | BALL VALVE | |
| 23 | 2***1 | FITTING | |
| 24 | 2***1 | FLANGED CAP | |
| 25 | 4***8 | O-RING LGB168-11524 | |
| 26 | 4***8 | THREAD PLUG | |
| 27 | 2***1 | FLANGE OF OIL RETURNING | |
| 28 | 4***7 | THREAD PLUG LGB135-02227 | |
| 29 | 4***1 | O-RING | |
| 30 | 4***8 | RING MAGNET | |
| 31 | 4***4 | O-RING GB3452.1-25.8x1.80G | |
| 32 | 4***8 | BLOCKING | |
| 33 | 4***1 | O-RING | |
| 34 | 4***0 | PLUGGING | |
| 35 | 4***6 | THREAD PLUG LGB135-01219 | |
| 36 | 4***4 | O-RING | |
| 37 | 4***6 | WASHER | |
| 38 | 4***2 | BOLT |
