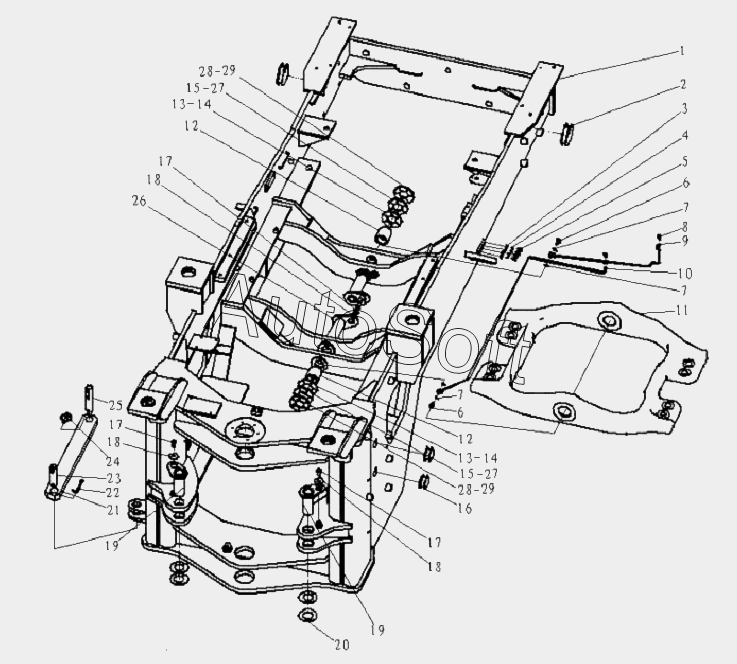

Каталог запасных частей к технике: SDLG LG956L (2009). REAR FRAME AND ACCESSORIES
14
14
26
25
24
23
22
21
20
19
19
18
18
18
17
17
17
16
15
15
1
13
13
12
12
11
10
9
8
7
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | REAR FRAME | |
| 2 | 2***1 | RUBBER LAGGING | |
| 3 | 2***1 | PLATE | |
| 4 | 4***5 | WASHER | |
| 5 | 4***4 | SCREW | |
| 6 | 2***1 | BOLT | |
| 7 | 2***1 | WASHER | |
| 8 | 4***5 | GREASE NIPPLE | |
| 9 | 2***1 | OIL TUBE | |
| 10 | 2***1 | OIL TUBE | |
| 11 | 2***1 | OSCILLATING FRAME | |
| 12 | 2***1 | BUSH | |
| 13 | 2***1 | ADJUST SPACER | |
| 14 | 2***1 | ADJUST SPACER | |
| 15 | 2***1 | ADJUST SPACER | |
| 16 | 2***1 | RUBBER SLEEVE | |
| 17 | 4***7 | BOLT | |
| 18 | 4***1 | WASHER | |
| 19 | 4***1 | PIN LGB301-50d9xNx140-40Cr | |
| 20 | 4***2 | SPACER GB303-50x90x1 | |
| 21 | 2***1 | MOUNT BAR | |
| 22 | 4***3 | SPLIT PIN GB91-8x80EpZn | |
| 23 | 2***1 | FRONT PIN OF MOUNT BAR | |
| 24 | 2***1 | HOLDING RING | |
| 25 | 2***1 | REAR PIN OF MOUNT BAR | |
| 26 | 2***1 | PIN |
