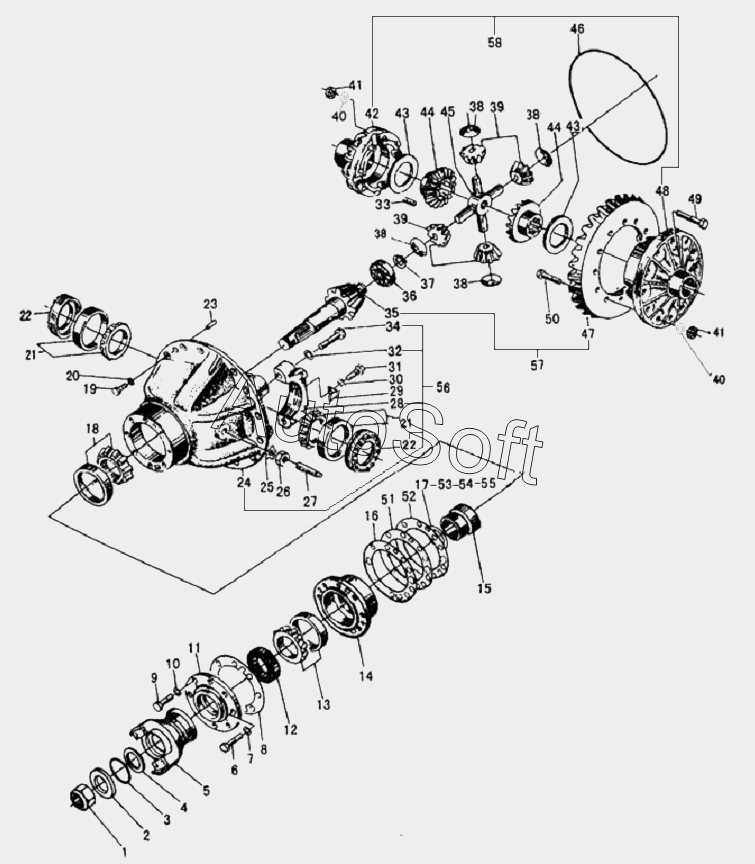

Каталог запасных частей к технике: SDLG LG958L (2009). FRONT AXLE MAIN DRIVE ASSEMBLY
45
31
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
41
42
43
43
44
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | NUT | |
| 2 | 2***1 | Washer | |
| 3 | 4***5 | O-RING GB3452.1-53x5.30G | |
| 4 | 2***1 | RETAINER RING | |
| 5 | 2***1 | INPUT FLANGE | |
| 6 | 4***7 | BOLT | |
| 7 | 4***7 | WASHER | |
| 8 | 2***1 | GASKET | |
| 9 | 4***6 | BOLT | |
| 10 | 4***6 | WASHER | |
| 11 | 2***1 | SEALING COVER | |
| 12 | 4***9 | OIL SEAL | |
| 13 | 4***0 | BEARING | |
| 14 | 2***1 | BEARING SEAT | |
| 15 | 2***1 | SHAFT SLEEVE | |
| 16 | 2***1 | ADJUSTING SHIM | |
| 17 | 2***1 | SPACER | |
| 18 | 4***2 | BEARING | |
| 19 | 4***4 | BOLT M16x1.5x45EpZn-8.8 | |
| 20 | 4***8 | WASHER GB93-16-65Mn | |
| 21 | 4***6 | BEARING | |
| 22 | 2***1 | ADJUSTING NUT | |
| 23 | 4***4 | PIN | |
| 24 | 2***1 | CARRIER | |
| 25 | 2***1 | LOCKING LEAF | |
| 26 | 4***2 | NUT | |
| 27 | 2***1 | BOLT | |
| 28 | 2***1 | CAGE | |
| 29 | 2***1 | LOCKING LEAF | |
| 30 | 4***5 | Washer | |
| 31 | 4***7 | BOLT | |
| 32 | 2***1 | WASHER | |
| 33 | 2***1 | PIN | |
| 34 | 2***1 | BOLT | |
| 35 | 2***1 | SPIRAL BEVEL GEAR PINION | |
| 36 | 4***7 | BEARING | |
| 37 | 4***0 | RING SNAP | |
| 38 | 2***1 | WASHER THRUST | |
| 39 | 2***1 | GEAR PINION | |
| 40 | 2***1 | WASHER | |
| 41 | 4***8 | NUT | |
| 42 | 2***1 | LEFT CASE DIFFERENTIAL MECHANISM | |
| 43 | 2***1 | HALF AXLE GEAR SPACER | |
| 44 | 2***1 | HALF AXLE GEAR | |
| 45 | 2***1 | CROSS AXLE | |
| 46 | 4***9 | O-RING LGB308-430x3.5 | |
| 47 | 2***1 | LARGE SPRIAL BEVELGEAR | |
| 48 | 2***1 | RIGHT CASE DIFFERENTIAL MECHANISM | |
| 49 | 2***1 | BOLT | |
| 50 | 2***1 | BOLT | |
| 51 | 2***1 | ADJUSTING SHIM | |
| 52 | 2***1 | ADJUSTING SHIM | |
| 53 | 2***1 | SPACER | |
| 54 | 2***1 | SPACER | |
| 55 | 2***1 | SPACER | |
| 56 | 2***4 | CARRIER ASSEMBLY-371102 | |
| 57 | 2***7 | FRONT SPIRAL BEVEL GEAR PINION | |
| 58 | 2***9 | LEFT , RIGHT CASE DIFFERENTIAL MECHANISM |
