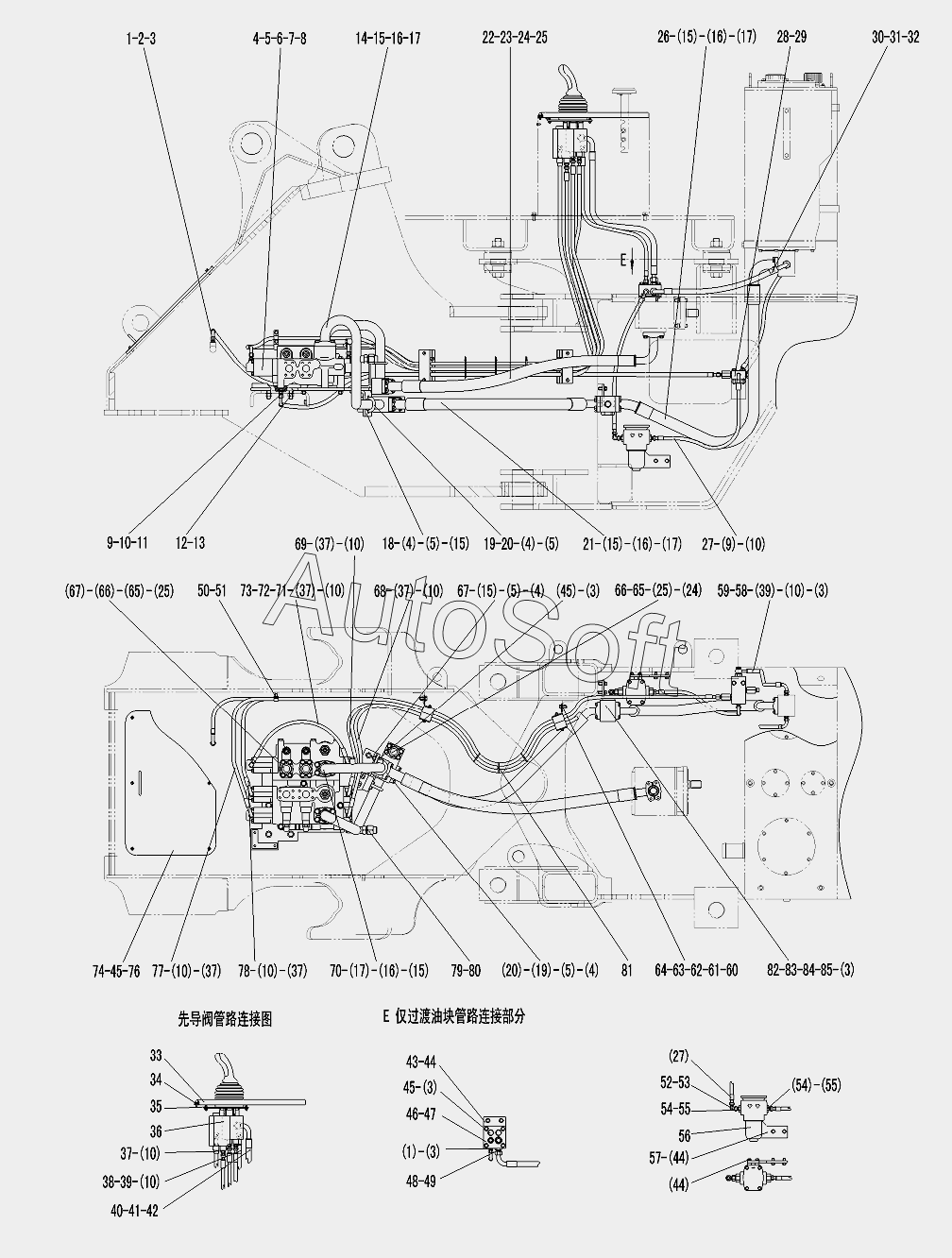

Каталог запасных частей к технике: SDLG LG958L (2009). HYDRAULIC CONTROL ASSEMBLY
1
1
2
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
19
19
20
20
21
22
23
24
24
25
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
37
37
37
37
38
39
39
40
41
42
43
44
44
44
45
45
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | JOINT | |
| 2 | 2***1 | OIL PIPE | |
| 3 | 4***7 | O-RING | |
| 4 | 4***8 | WASHER | |
| 5 | 4***1 | NUT | |
| 6 | 4***7 | BOLT | |
| 7 | 4***6 | BOLT | |
| 8 | 4***4 | Control valve | |
| 9 | 2***1 | JOINT | |
| 10 | 2***1 | WASHER | |
| 11 | 2***1 | FRONT PILOT PIPE | |
| 12 | 2***1 | CLAMPING PLATE OF CONTROL VALVE | |
| 13 | 4***9 | BOLT GB16674-M16x50EpZn-8.8 | |
| 14 | 2***1 | OIL OUTLET TUBE OF OIL INLET TUBE | |
| 15 | 4***7 | BOLT | |
| 16 | 4***1 | FLANGE | |
| 17 | 4***0 | O-RING | |
| 18 | 2***1 | FTEADY REST 1 | |
| 19 | 4***4 | U-BOLT LGB159-14254 | |
| 20 | 4***5 | BOTTOM SHEET LGB160-4254 | |
| 21 | 4***3 | PIPE LGB161-414118 | |
| 22 | 4***4 | HOSE LGB106-013126 | |
| 23 | 4***6 | FLANGE | |
| 24 | 4***9 | O-RING | |
| 25 | 4***5 | BOLT | |
| 26 | 2***1 | RENTURN PIPE | |
| 27 | 4***2 | PIPE | |
| 28 | 4***3 | BOLT | |
| 29 | 4***8 | PRESSURE SELECTION VALVE | |
| 30 | 2***1 | HOSE | |
| 31 | 4***5 | CONNECTER | |
| 32 | 4***8 | O-RING LGB168-11524 | |
| 33 | 2***1 | COVER PS | |
| 34 | 4***8 | SCREW | |
| 35 | 4***8 | BOLT | |
| 36 | 4***7 | PILOT VALVE | |
| 37 | 2***1 | FITTING | |
| 38 | 2***1 | FRONT PILOT PTPE | |
| 39 | 4***4 | BOLT | |
| 40 | 2***1 | OIL RETURN PIPE OF PUMP | |
| 41 | 4***6 | BOLT | |
| 42 | 2***1 | WASHER | |
| 43 | 2***1 | MOUNTED PLATE | |
| 44 | 4***7 | BOLT | |
| 45 | 4***4 | PLUG | |
| 46 | 2***1 | TRANSITION BLOCK | |
| 47 | 4***9 | BOLT GB16674-M10x60EpZn-8.8 | |
| 48 | 4***3 | STAIGHT JOINT LGB120-02222 | |
| 49 | 4***1 | O-RING | |
| 50 | 4***1 | BOLT | |
| 51 | 2***1 | CLAMP | |
| 52 | 4***3 | JOINT | |
| 53 | 4***0 | O-RING | |
| 54 | 2***1 | JOINT | |
| 55 | 4***6 | O-RING | |
| 56 | 4***4 | STRAINER | |
| 57 | 2***1 | PLATE | |
| 58 | 2***1 | OIL RETURN PIPE OF SELECTION VALVE | |
| 59 | 4***0 | STAIGHT JOINT | |
| 60 | 4***0 | BOLT | |
| 61 | 2***1 | MOUNTED PLATE | |
| 62 | 2***1 | CLAMP | |
| 63 | 2***1 | MOUNTED PLATE | |
| 64 | 4***3 | BOLT | |
| 65 | 4***6 | DUST-PREVENTION CAP | |
| 66 | 4***7 | FLANGE | |
| 67 | 2***1 | FIXED BEARER | |
| 68 | 2***1 | PIPE | |
| 69 | 2***1 | PIPE | |
| 70 | 2***1 | FEEDING STEEL TUBE OF MULTIPLE UNIT VALVE | |
| 71 | 4***7 | CONNECTOR | |
| 72 | 4***0 | O-RING | |
| 73 | 4***3 | HOSE LGB125-003060 | |
| 74 | 2***2 | FRONT CAP | |
| 75 | 4***1 | BOLT | |
| 76 | 4***7 | WASHER | |
| 77 | 2***1 | PIPE | |
| 78 | 2***1 | PIPE | |
| 79 | 4***8 | BLOCKING | |
| 80 | 4***4 | O-RING GB3452.1-25.8x1.80G | |
| 81 | 4***0 | CLIP | |
| 82 | 2***1 | THREE-WAY PIPE | |
| 83 | 4***0 | BOLT | |
| 84 | 4***2 | PLUG | |
| 85 | 4***5 | O-RING |
