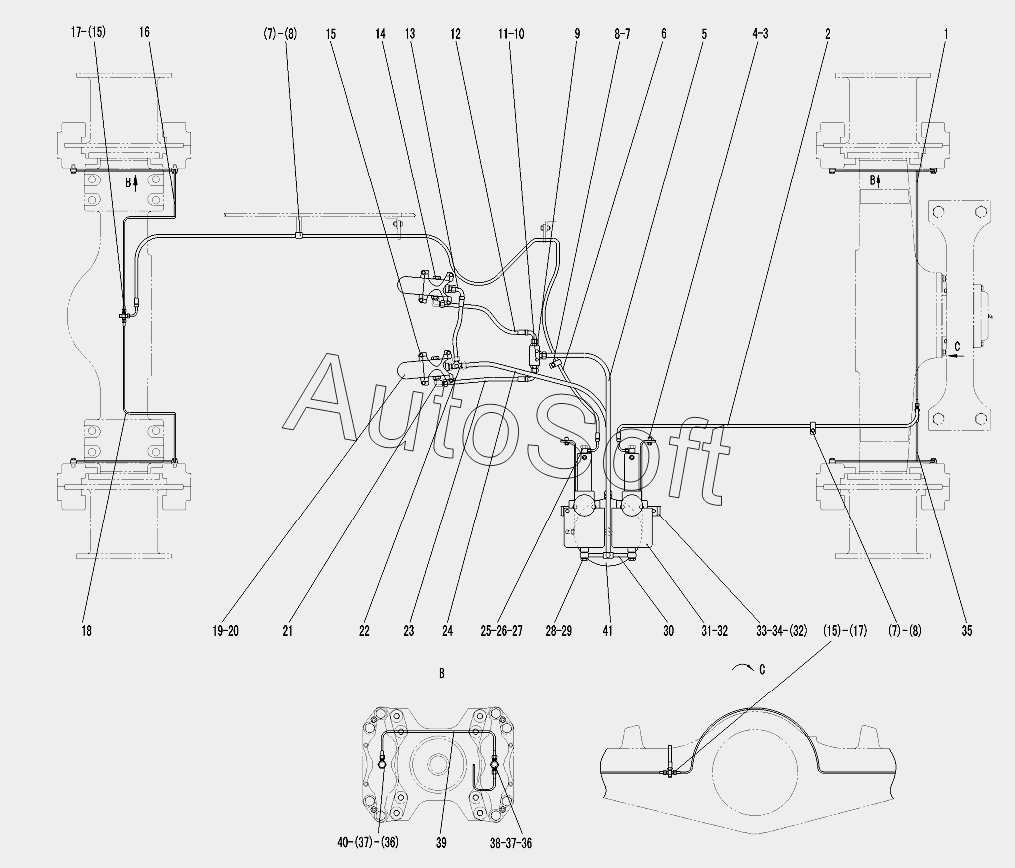

Каталог запасных частей к технике: SDLG LG958L (2009). SERVICE BRAKE SYSTEM
32
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
36
37
37
38
39
40
41
11
2
3
4
5
6
7
7
7
8
8
8
9
10
1
12
13
14
15
15
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | TUBE OF REEAR AXLE | |
| 2 | 4***4 | TUBE LGB153-2021170 | |
| 3 | 4***9 | BOLT | |
| 4 | 4***6 | WASHER | |
| 5 | 4***8 | TUBE LGB145-205120 | |
| 6 | 2***1 | TUBE TO FRONT AXLE | |
| 7 | 4***1 | BOLT | |
| 8 | 2***1 | Clamp | |
| 9 | 2***1 | CONNECTOR | |
| 10 | 4***1 | BOLT GB16674-M6x40EpZn-8.8 | |
| 11 | 4***5 | SHUTTLE VALVE VS22 | |
| 12 | 4***8 | TUBE LGB145-205060 | |
| 13 | 4***4 | TUBE LGB145-205036 | |
| 14 | 4***5 | PLUG JB1000-M22x1.5-35 | |
| 15 | 4***5 | BOLT | |
| 16 | 2***1 | TUBE OF FRONT AXLE | |
| 17 | 2***1 | CONNECTOR | |
| 18 | 2***1 | TUBE OF FRONT AXLE | |
| 19 | 4***5 | BRAKE CONTROL VALVE LY60F | |
| 20 | 4***1 | SWITCH OF BRAKE LIGHT | |
| 21 | 2***1 | JOINT | |
| 22 | 2***1 | TEE OF THE OIL LINE | |
| 23 | 4***0 | TUBE LGB145-205043 | |
| 24 | 4***6 | TUBE LGB146-205140 | |
| 25 | 2***1 | CONNECTOR | |
| 26 | 2***1 | CONNECTOR | |
| 27 | 4***1 | O-ring | |
| 28 | 2***1 | BOLT | |
| 29 | 2***1 | WASHER | |
| 30 | 2***1 | TEE OF THE OIL LINE | |
| 31 | 4***5 | BOOSTER | |
| 32 | 4***4 | BOLT | |
| 33 | 2***1 | SPLINT | |
| 34 | 4***7 | WASHER | |
| 35 | 2***1 | TUBE OF REEAR AXLE | |
| 36 | 2***1 | CONNECTOR | |
| 37 | 4***2 | O-Ring | |
| 38 | 2***1 | TEE OF THE OIL LINE | |
| 39 | 2***1 | TUBE | |
| 40 | 2***1 | CONNECTOR OF BRAKE | |
| 41 | 2***1 | AIR RESERVOIR |
