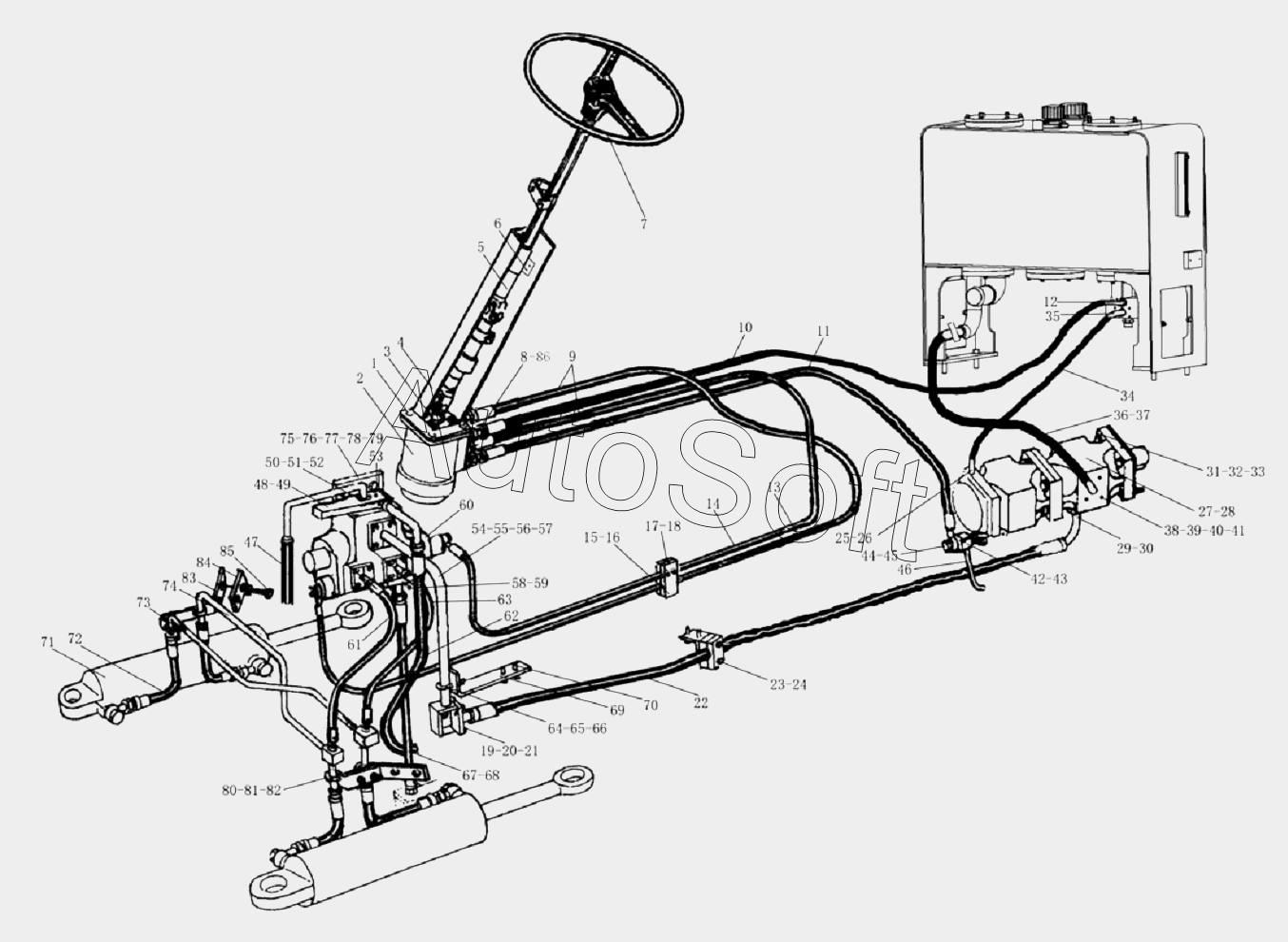

Каталог запасных частей к технике: SDLG LG958 (2006). STEERING SYSTEM
55
65
64
63
62
61
60
59
58
57
56
66
54
53
52
51
50
49
48
47
46
45
76
86
85
84
83
82
81
80
79
78
77
44
75
74
73
72
71
70
69
68
67
12
22
21
20
19
18
17
16
15
14
13
23
11
10
9
8
7
6
5
4
3
2
33
43
42
41
40
39
38
37
36
35
34
1
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | BOLT | |
| 2 | 4***2 | STEERING GEAR BZZ3-100 | |
| 3 | 4***3 | BOLT | |
| 4 | 2***2 | FIXED MOUNT | |
| 5 | 4***3 | STEERING POLE LG20-ZXZ-02 | |
| 6 | 4***8 | BOLT | |
| 7 | 4***0 | STEERING WHEEL | |
| 8 | 4***1 | ADAPTER LGB12001820 | |
| 9 | 4***9 | TUBE LGB124005090 | |
| 10 | 4***9 | TUBE LGB124005180 | |
| 11 | 4***3 | PIPE LGB124-005100 | |
| 12 | 4***0 | STAIGHT JOINT | |
| 13 | 4***2 | TUBE LGB125005120 | |
| 14 | 4***3 | TUBE LGB125005080 | |
| 15 | 4***7 | BOLT | |
| 16 | 2***4 | OIL VALVE BLOCK | |
| 17 | 4***6 | PLUG LGB13501421 | |
| 18 | 4***7 | O-RING | |
| 19 | 4***6 | FLANGE | |
| 20 | 4***5 | BOLT | |
| 21 | 4***6 | O-RING | |
| 22 | 2***2 | PIPE OF FLUX AMPLIFIER T0PUMP | |
| 23 | 4***7 | BOLT | |
| 24 | 2***2 | CLIP | |
| 25 | 2***2 | STRAIGHT JIONT | |
| 26 | 4***7 | WASHER | |
| 27 | 4***1 | TWO-WAY FLOW PUMP | |
| 28 | 2***4 | SEAL SPACER OF PUMP | |
| 29 | 4***6 | FLANGE | |
| 30 | 4***9 | O-RING | |
| 31 | 4***3 | DOUBLE-SCREW BOLT | |
| 32 | 4***8 | WASHER | |
| 33 | 4***1 | NUT | |
| 34 | 4***9 | PIPE LGB124-005105 | |
| 35 | 4***0 | STAIGHT JOINT | |
| 36 | 2***3 | OIL PIPE OF TWO-WAY FLOW PUMP | |
| 37 | 4***3 | CLAMP | |
| 38 | 2***1 | OIL TUBE OF TWO-WAY FLOW PUMP | |
| 39 | 4***9 | BOLT | |
| 40 | 4***5 | O-RING | |
| 41 | 4***1 | FLANGE | |
| 42 | 2***3 | THREE-WAY CONNECTION | |
| 43 | 4***9 | BOLT | |
| 44 | 4***6 | PLUG LGB13501421 | |
| 45 | 4***8 | O-RING | |
| 46 | 2***4 | OIL PIPE OF SELECTOR VALVE | |
| 47 | 4***4 | TUBE LGB125014070 | |
| 48 | 4***1 | PRESSURE RELIEF VALVE SXH25 | |
| 49 | 4***6 | O-RING | |
| 50 | 2***4 | ANGULAR PIPE UNION | |
| 51 | 4***5 | BOLT | |
| 52 | 4***6 | FLANGE | |
| 53 | 4***4 | BOLT GB70.1-M10x70EpZn-8.8 | |
| 54 | 2***2 | OIL INLET PIPE | |
| 55 | 4***7 | FLANGE | |
| 56 | 4***9 | BOLT | |
| 57 | 4***9 | O-RING | |
| 58 | 4***6 | PLUG LGB13501421 | |
| 59 | 4***8 | O-RING | |
| 60 | 4***4 | PILOT-ACINATED VALVE ZLF25A | |
| 61 | 2***3 | OIL INLET PIPE | |
| 62 | 2***3 | OIL RETURN PIPE FOR VALVE | |
| 63 | 2***4 | OIL INLET PIPE | |
| 64 | 4***6 | U-BOLT | |
| 65 | 4***2 | Washer | |
| 66 | 4***7 | NUT | |
| 67 | 4***0 | TUBE LGB161012049 | |
| 68 | 4***4 | FLANGED LGB117312552 | |
| 69 | 2***5 | SET FRAME | |
| 70 | 4***7 | BOLT | |
| 71 | 4***3 | STEERING CYLINDER HSGL-90x50x424-835 | |
| 72 | 4***8 | TUBE LGB124006058 | |
| 73 | 2***6 | A-OIL INLET PIPE | |
| 74 | 2***7 | B-OIL INLET PIPE | |
| 75 | 4***2 | BOLT GB16674-M14x30EpZn-8.8 | |
| 76 | 2***8 | SET FRAME | |
| 77 | 4***4 | BOLT GB5782-M12x120EpZn-8.8 | |
| 78 | 4***1 | NUT | |
| 79 | 4***8 | WASHER | |
| 80 | 4***5 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | |
| 81 | 4***7 | WASHER | |
| 82 | 4***8 | NUT | |
| 83 | 2***9 | SET FRAME | |
| 84 | 2***0 | RUBBER SPACER | |
| 85 | 4***4 | BOLT | |
| 86 | 4***3 | O-RING |
