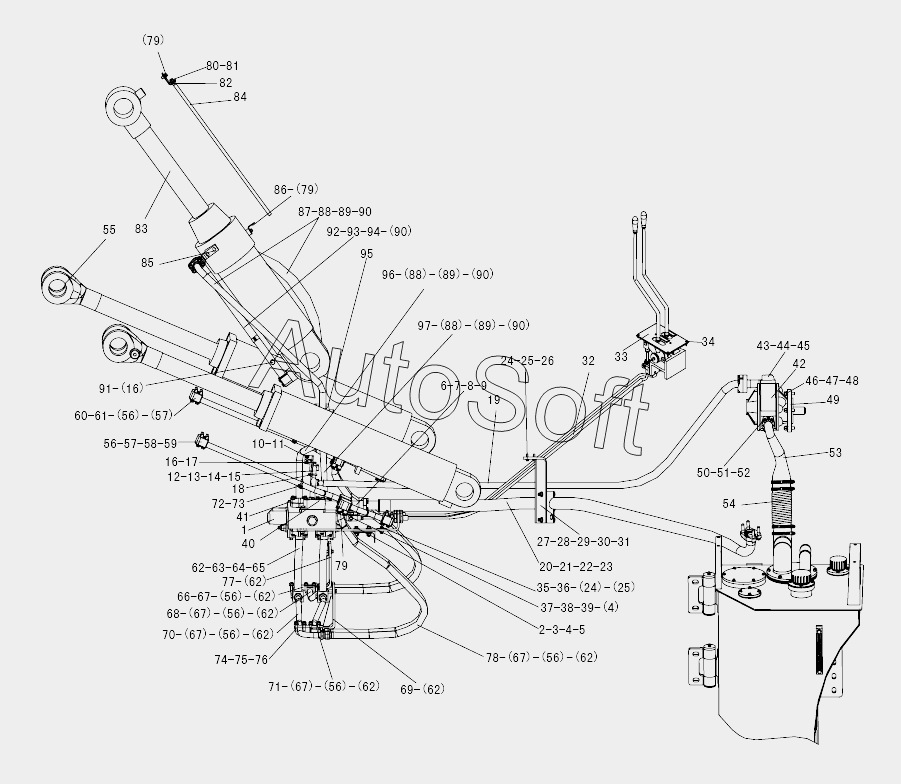

Каталог запасных частей к технике: SDLG LG953 (2008). LG9530F1-4 IMPLEMENT HYDRAULIC SYSTEM
/20.gif)
58
70
69
68
67
67
67
67
67
66
65
61
60
59
71
57
57
56
56
56
56
56
56
56
55
54
53
52
51
50
49
84
97
96
95
94
92
88
88
88
87
86
85
48
83
82
79
79
79
78
77
75
74
73
72
17
26
25
25
24
24
23
22
21
20
19
18
27
16
16
12
11
9
8
7
6
3
2
37
47
46
45
44
42
41
40
39
38
1
36
35
34
33
32
31
30
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | MULTIPLE UNIT VALVE | |
| 2 | 2***1 | MOUNTED PLATE OF MULTIPLE UNIT VALVE | |
| 3 | 4***7 | BOLT | |
| 6 | 4***5 | BOLT | |
| 7 | 4***8 | BOLT | |
| 8 | 4***6 | BOLT | |
| 9 | 2***1 | RENTURN TUBE OF MULTIPLE UNIT VALVE | |
| 11 | 2***1 | WELDING SHELF | |
| 12 | 2***1 | INPUT TUBE OF MULTIPLE UNIT VALVE | |
| 16 | 4***6 | PLUG LGB13501421 | |
| 17 | 4***8 | O-RING | |
| 18 | 4***5 | U-BOLT | |
| 19 | 2***1 | INPUT PIPE OF THECONTROL VALE | |
| 20 | 4***1 | FLANGE | |
| 21 | 4***3 | PIPE | |
| 22 | 4***0 | O-RING | |
| 23 | 4***9 | BOLT | |
| 24 | 4***5 | BOLT | |
| 25 | 4***2 | WASHER | |
| 26 | 2***1 | SHELF | |
| 27 | 4***3 | BOLT | |
| 29 | 4***2 | Washer | |
| 30 | 2***1 | PRESS PLATE | |
| 31 | 2***1 | RUBBER PLATE | |
| 32 | 2***1 | CONTROL AXIS | |
| 33 | 4***9 | OPERATING GEAR | |
| 34 | 4***5 | BOLT | |
| 35 | 2***1 | COVER SHEET | |
| 36 | 4***3 | NUT | |
| 37 | 2***1 | PIN | |
| 38 | 4***5 | SPLIT PIN | |
| 39 | 2***1 | YOKE CONNECTOR | |
| 40 | 4***1 | O-RING | |
| 41 | 4***4 | WASHER | |
| 42 | 4***4 | GEAR PUMP | |
| 44 | 2***1 | OUT-OIL TUBE | |
| 45 | 4***9 | O-RING | |
| 46 | 4***3 | DOUBLE-SCREW BOLT | |
| 47 | 4***1 | NUT | |
| 48 | 4***8 | WASHER | |
| 49 | 2***1 | SEALING WASHER | |
| 50 | 4***3 | O-RING | |
| 51 | 4***9 | FLANGE | |
| 52 | 4***0 | BOLT | |
| 53 | 2***1 | INTAKE OIL TUBE OF PUMP | |
| 54 | 2***1 | PIPE | |
| 55 | 4***8 | LIFTING CYLINDER | |
| 56 | 4***6 | O-RING | |
| 57 | 4***3 | BOLT | |
| 58 | 2***1 | SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER | |
| 59 | 2***1 | BIG CHAMBER TUBE OF LEFT LIFT CYLINDER | |
| 60 | 2***1 | SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER | |
| 61 | 2***1 | BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER | |
| 65 | 2***2 | TUBE | |
| 66 | 2***1 | BIG CHAMBER RIGHE TUBE OF LIFTING | |
| 67 | 4***3 | FLANGE | |
| 68 | 2***1 | SMALL CHAMBER RIGHE TUBE OF LIFTING | |
| 69 | 2***1 | LEFT SHELF | |
| 70 | 2***1 | BIG CHAMBER LEFT TUBE OF LIFTING | |
| 71 | 2***1 | SMALL CHAMBER LEFT TUBE OF LIFTING | |
| 72 | 2***1 | CLAMP | |
| 73 | 4***8 | BOLT | |
| 74 | 4***6 | U-BOLT | |
| 75 | 4***7 | NUT | |
| 77 | 2***1 | RIGHT SHELF | |
| 78 | 2***1 | OIL PIPE OF LIFTING CYLINDER | |
| 79 | 4***7 | BOLT | |
| 82 | 2***1 | CLAMPING PLATE | |
| 83 | 4***9 | TILT CYLINDER | |
| 84 | 2***1 | INDICATING ROD OF BUCKET | |
| 85 | 4***8 | BOLT | |
| 86 | 2***1 | CONDUIT OF INDICATING ROD | |
| 87 | 4***7 | PIPE | |
| 88 | 4***6 | FLANGE | |
| 92 | 4***9 | BOLT | |
| 94 | 2***1 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 95 | 2***1 | CLAMPLE | |
| 96 | 2***1 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 97 | 2***1 | SMALL CHAMBER TUBE OF TILT CYLINDER |
