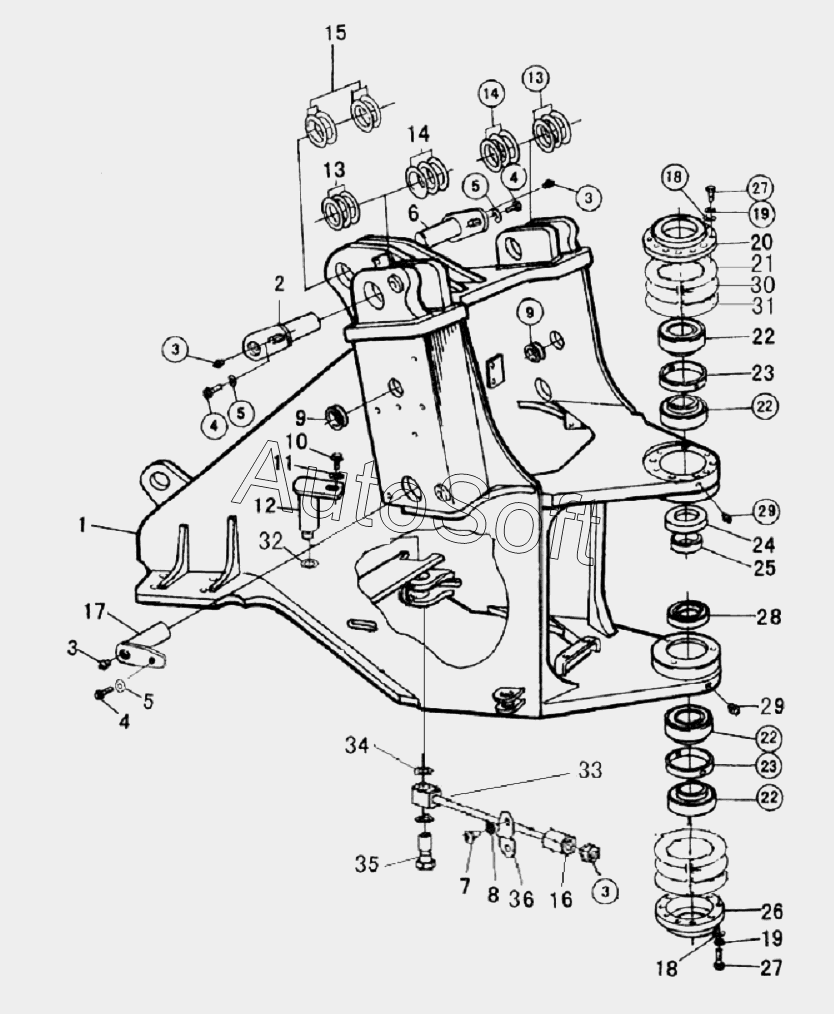

Каталог запасных частей к технике: SDLG LG968 (2009). FRONT FRAME
/54.gif)
28
20
21
22
22
22
22
23
23
24
25
26
27
27
19
19
29
29
30
31
32
33
34
35
36
10
2
3
3
3
3
4
4
4
5
5
5
6
7
8
9
9
1
11
12
13
13
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | FRONT FRAME | |
| 2 | 4***3 | PIN LGB301-95x165x350-40Cr | |
| 3 | 4***5 | GREASE NIPPLE | |
| 4 | 4***4 | BOLT | |
| 5 | 4***2 | WASHER | |
| 6 | 4***4 | PIN LGB301-110x132x250Gx40Cr | |
| 7 | 4***4 | SCREW | |
| 8 | 4***5 | WASHER | |
| 9 | 2***1 | RUBBER SLEEVE | |
| 10 | 4***7 | BOLT | |
| 11 | 4***1 | WASHER | |
| 12 | 2***1 | PIN | |
| 13 | 4***0 | SPACER | |
| 14 | 4***1 | SPACER LGB303-95x160x2 | |
| 15 | 4***3 | SPACER LGB303-110x180x1 | |
| 16 | 2***1 | OIL TUBE | |
| 17 | 4***6 | PIN LGB301-95x180x350G-40Cr | |
| 18 | 4***8 | WASHER | |
| 19 | 4***6 | WASHER | |
| 20 | 2***1 | DISC | |
| 21 | 2***1 | SPACER | |
| 22 | 4***8 | BEARING GB297-33116 | |
| 23 | 2***1 | BUSH | |
| 24 | 4***7 | PUSTRING | |
| 25 | 2***1 | BUSH | |
| 26 | 2***1 | DISC | |
| 27 | 4***1 | BOLT GB5782-M12x35EpZn-8.8 | |
| 28 | 4***6 | SEAL RING GB9877.1-B80x150x10 | |
| 29 | 4***1 | FITING | |
| 30 | 2***1 | SPACER | |
| 31 | 2***1 | SPACER | |
| 32 | 4***2 | SPACER GB303-50x90x1 | |
| 33 | 2***1 | OIL PIPE | |
| 34 | 2***1 | WASHER | |
| 35 | 2***1 | BOLT | |
| 36 | 2***1 | PLATE |
