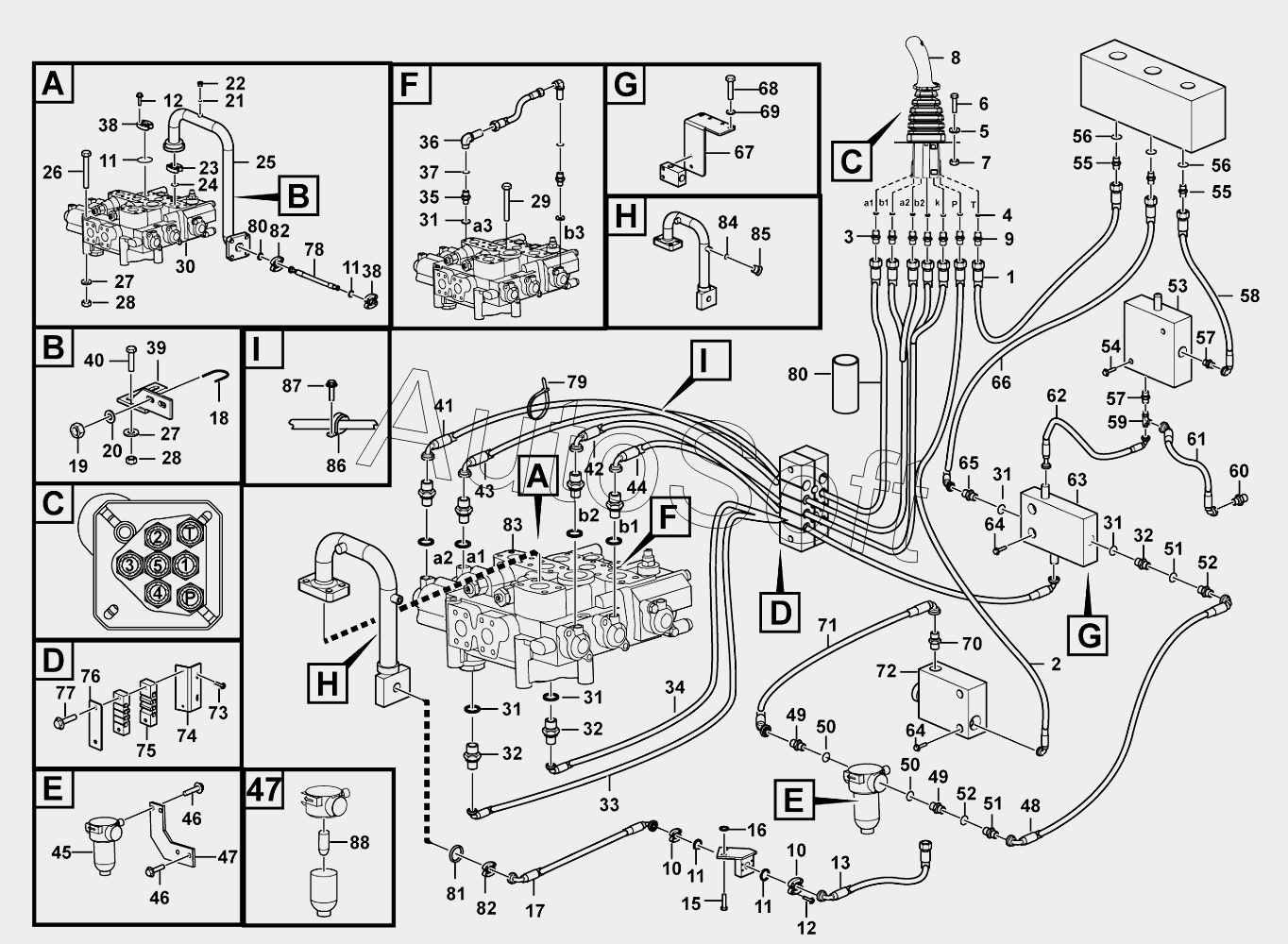

Каталог запасных частей к технике: SDLG LG938F (2015). Hydraulic control assembly
56
56
66
65
64
64
63
62
61
60
59
58
57
57
67
55
55
54
53
52
52
51
51
50
50
49
49
48
47
46
46
78
88
87
86
85
84
83
82
82
81
80
80
79
45
77
76
75
74
73
72
71
70
69
68
12
12
22
21
20
19
18
17
16
15
14
13
23
11
11
11
11
10
10
9
8
7
6
5
4
3
2
34
44
43
42
41
40
39
38
38
37
36
35
1
33
32
32
32
31
31
31
31
31
30
29
28
28
27
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hose assembly | |
| 2 | 4***6 | Hose assembly | |
| 3 | 2***1 | Nipple | |
| 4 | 2***1 | Washer | |
| 5 | 4***7 | Washer | |
| 6 | 4***4 | Screw | |
| 7 | 4***2 | Nut | |
| 8 | 4***5 | Control valve | |
| 9 | 2***1 | Nipple | |
| 10 | 4***6 | FLANGE | |
| 11 | 4***9 | O-RING | |
| 12 | 4***0 | Screw | |
| 13 | 2***1 | Hose assembly | |
| 14 | 2***1 | Block | |
| 15 | 4***1 | Screw | |
| 16 | 4***7 | Washer | |
| 17 | 4***9 | Hose assembly | |
| 18 | 4***8 | U-BOLT | |
| 19 | 4***0 | Nut | |
| 20 | 4***3 | Washer | |
| 21 | 4***7 | O-RING | |
| 22 | 4***4 | PLUG | |
| 23 | 4***0 | FLANGE | |
| 24 | 4***0 | O-RING | |
| 25 | 2***1 | Pipe | |
| 26 | 4***0 | Screw | |
| 27 | 4***8 | Washer | |
| 28 | 4***8 | Nut | |
| 29 | 4***9 | Screw | |
| 30 | 4***4 | MULTIPLE UNIT | |
| 31 | 2***1 | WASHER | |
| 32 | 2***1 | JOINT | |
| 33 | 4***0 | Hose assembly | |
| 34 | 4***1 | Hose assembly | |
| 35 | 2***1 | FITTING | |
| 36 | 4***7 | CONNECTOR | |
| 37 | 4***0 | O-RING | |
| 38 | 4***7 | FLANGE | |
| 39 | 2***1 | STEADY REST | |
| 40 | 4***1 | Bolt | |
| 41 | 2***1 | PIPE | |
| 42 | 2***1 | PIPE | |
| 43 | 2***1 | PIPE | |
| 44 | 2***1 | PIPE | |
| 45 | 4***4 | STRAINER | |
| 46 | 4***4 | Screw | |
| 47 | 2***1 | Anchor plate | |
| 48 | 4***7 | Hose | |
| 49 | 2***1 | JOINT | |
| 50 | 4***6 | O-RING | |
| 51 | 4***3 | JOINT | |
| 52 | 4***0 | O-RING | |
| 53 | 4***9 | Relief valve | |
| 54 | 4***5 | Screw | |
| 55 | 4***6 | Nipple | |
| 56 | 4***8 | O-RING LGB168-11524 | |
| 57 | 4***1 | Nipple | |
| 58 | 4***1 | Hose assembly | |
| 59 | 2***1 | Three-way nipple | |
| 60 | 2***1 | Nipple | |
| 61 | 4***8 | PIPE LGB125-005128 | |
| 62 | 4***4 | Hose assembly | |
| 63 | 4***3 | Valve | |
| 64 | 4***2 | Screw | |
| 65 | 2***1 | Nipple | |
| 66 | 4***5 | PIPE LGB125-005138 | |
| 67 | 2***1 | Anchor plate | |
| 68 | 4***7 | Screw | |
| 69 | 4***5 | Washer | |
| 70 | 4***6 | Nipple | |
| 71 | 4***1 | Hose assembly | |
| 72 | 4***0 | Control valve | |
| 73 | 4***0 | Bolt | |
| 74 | 2***1 | MOUNTED PLATE | |
| 75 | 2***1 | Clamp | |
| 76 | 2***1 | MOUNTED PLATE | |
| 77 | 4***3 | Screw | |
| 78 | 2***1 | Hose assembly | |
| 79 | 4***0 | CLIP | |
| 80 | 2***1 | Canvas cover | |
| 81 | 4***6 | O-RING | |
| 82 | 4***3 | FLANGE | |
| 83 | 2***1 | Pipe | |
| 84 | 4***1 | O-RING | |
| 85 | 4***8 | BLOCKING | |
| 86 | 2***1 | CLAMP | |
| 87 | 4***7 | Screw | |
| 88 | 4***1 | Filter insert |
