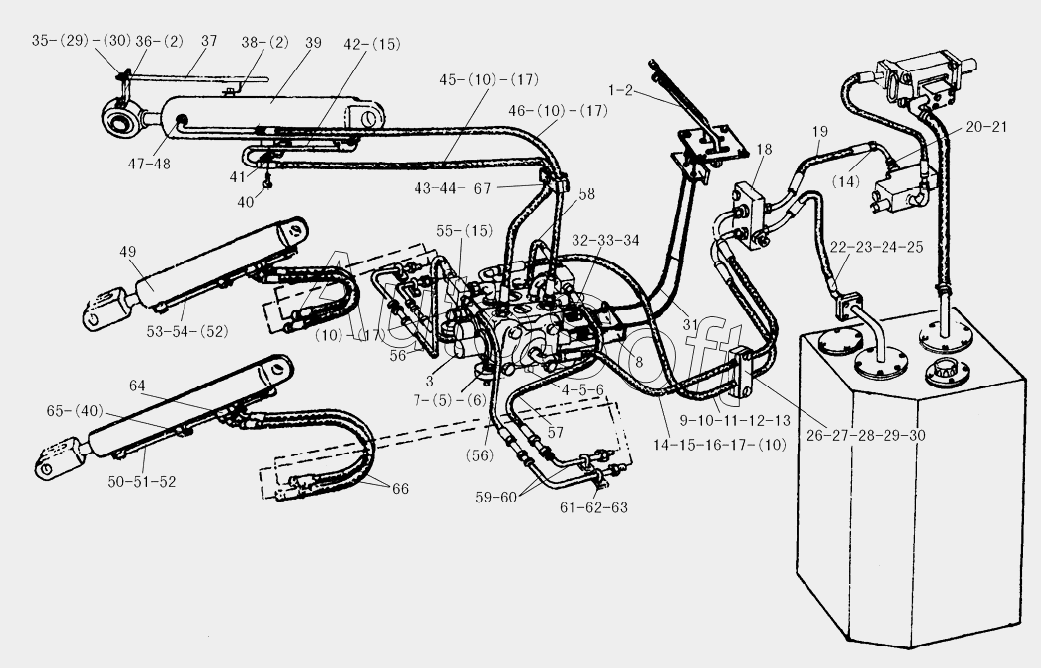

Каталог запасных частей к технике: SDLG LG918 (2008). LG9180F1-4 Work equipment hydraulic system
/9.gif)
42
50
49
48
47
46
45
44
43
51
41
40
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
57
56
56
55
54
53
52
52
9
17
17
17
17
16
15
15
15
14
14
13
12
11
10
10
10
10
10
18
8
7
6
6
5
5
4
3
2
2
2
1
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | CONTROL MECHANISM LG12-918CZJG | |
| 2 | 4***7 | BOLT | |
| 3 | 4***5 | MULTIPLE UNIT VALVE | |
| 4 | 4***9 | BOLT | |
| 5 | 4***8 | WASHER | |
| 6 | 4***1 | NUT | |
| 7 | 4***7 | BOLT | |
| 8 | 2***1 | MOUNTED PLATE OF MULTIPLE UNIT VALVE | |
| 9 | 4***6 | CONNECTOR LGB120-03630 | |
| 10 | 4***5 | O-RING LGB168-12631 | |
| 11 | 2***1 | UNIT ANGLE COUPLING | |
| 12 | 4***4 | O-RING GB3452.1-25.8x1.80G | |
| 13 | 4***5 | PIPE LGB165-014130 | |
| 14 | 2***1 | Nipple | |
| 15 | 4***1 | O-RING | |
| 16 | 4***1 | PIPE LGB128012112 | |
| 17 | 4***2 | CONNECTOR | |
| 18 | 2***1 | VALVE BLOCK | |
| 19 | 4***0 | PIPE LGB129-012045 | |
| 20 | 4***6 | CONNECTOR LGB120-02628 | |
| 21 | 4***9 | O-RING | |
| 22 | 4***1 | BOLT | |
| 23 | 4***9 | O-RING | |
| 24 | 2***1 | GLAND | |
| 25 | 2***1 | RETURN PIPE | |
| 26 | 2***1 | PRESS PLATE | |
| 27 | 2***1 | RUBBER PLATE | |
| 28 | 4***4 | BOLT GB16674-M10x80EpZn-8.8 | |
| 29 | 4***7 | NUT | |
| 30 | 4***2 | Washer | |
| 31 | 2***1 | CONTROL FLEXIBLE SHAFT | |
| 32 | 2***1 | PIN JOINT | |
| 33 | 4***5 | PIN ROLL GB882-B8x26EpZn-35 | |
| 34 | 4***4 | SPLINT PIN | |
| 35 | 4***5 | Washer | |
| 36 | 2***1 | CLAMPING PLATE | |
| 37 | 2***1 | INDICATING ROD OF BUCKET | |
| 38 | 2***1 | CONDUIT OF INDICATING ROD | |
| 39 | 4***9 | TILT CYLINDER HSGL-100x55x404-779 | |
| 40 | 4***1 | BOLT | |
| 41 | 2***1 | PIPE CLIP | |
| 42 | 2***1 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 43 | 2***1 | PRESS PLATE | |
| 44 | 2***1 | RUBBER PLATE | |
| 45 | 4***6 | PIPE LGB128-010145 | |
| 46 | 4***7 | PIPE LGB128-010140 | |
| 47 | 4***7 | JOINT | |
| 48 | 4***1 | O-RING | |
| 49 | 4***3 | LIFT CYLINDER HSGL-90x50x640-965 | |
| 50 | 2***1 | TUBE | |
| 51 | 2***1 | TUBE | |
| 52 | 4***2 | O-RING GB3452. 1-12.5X1.80G | |
| 53 | 2***1 | TUBE | |
| 54 | 2***1 | TUBE | |
| 55 | 2***1 | TUBE | |
| 56 | 4***2 | PIPE LGB128-006075 | |
| 57 | 4***4 | PIPE LGB128-006070 | |
| 58 | 4***9 | PIPE LGB127-006075 | |
| 59 | 2***1 | TUBE | |
| 60 | 2***1 | TUBE | |
| 61 | 4***5 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | |
| 62 | 4***8 | NUT | |
| 63 | 4***7 | WASHER | |
| 64 | 4***5 | BOLT | |
| 65 | 2***1 | PIPE CLIP | |
| 66 | 2***1 | PIPE OF LIFT CYLINDER | |
| 67 | 4***2 | BOLT GB16674-M10x75EpZn-8.8 |
