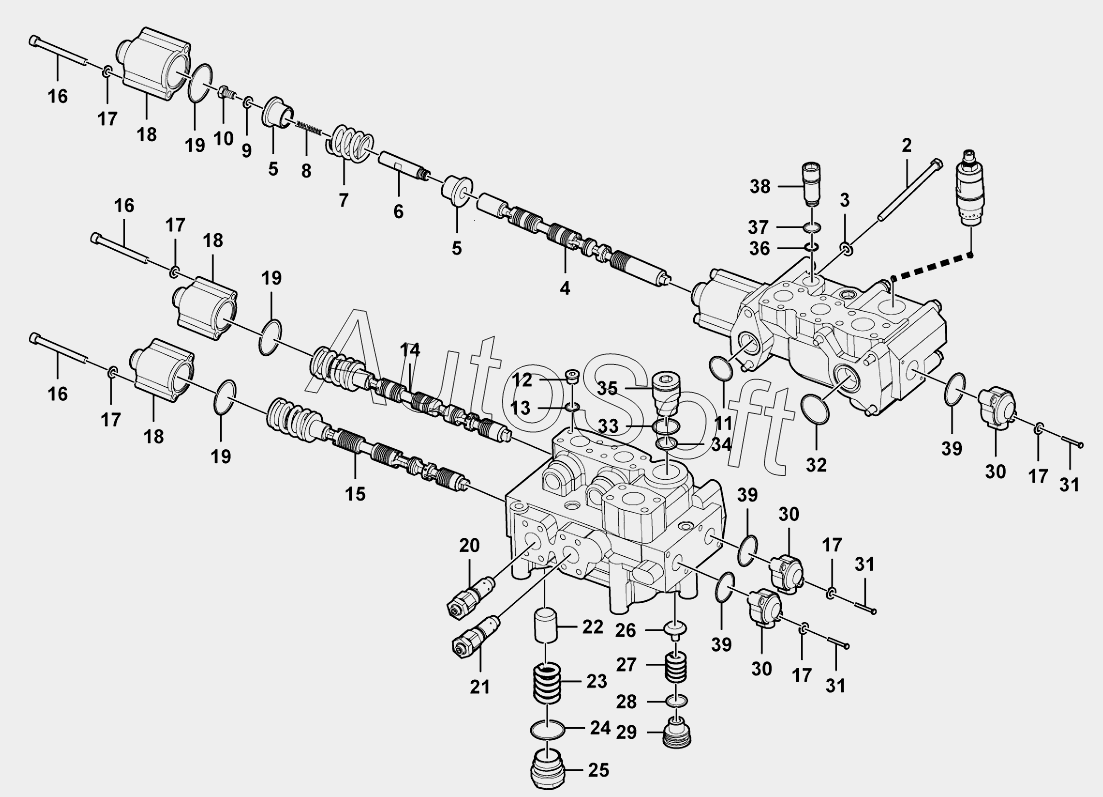

Каталог запасных частей к технике: SDLG L948F (2015). Control valve assembly (331005)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
31
32
33
34
35
36
37
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | RELIEF VALVE | |
| 2 | 4***1 | Screw | |
| 3 | 4***4 | Washer | |
| 4 | 4***4 | Valve rod | |
| 5 | 4***4 | Spring seat | |
| 6 | 4***5 | Joint | |
| 7 | 4***5 | Spring | |
| 8 | 4***6 | Spring | |
| 9 | 4***3 | WASHER GB97.1-12-300HV | |
| 10 | 4***7 | Screw | |
| 11 | 4***2 | O-ring | |
| 12 | 4***2 | Plug | |
| 13 | 4***1 | O-RING | |
| 14 | 4***1 | Valve rod | |
| 15 | 4***3 | Valve rod | |
| 16 | 4***3 | Screw | |
| 17 | 4***2 | WASHER GB97.1-10-300HV | |
| 18 | 4***9 | Valve cover | |
| 19 | 4***8 | O-ring | |
| 20 | 4***3 | OVERLOAD VALVE | |
| 21 | 4***2 | OVERLOAD VALVE | |
| 22 | 4***6 | VALVE CORE | |
| 23 | 4***9 | Spring | |
| 24 | 4***0 | O-ring | |
| 25 | 4***7 | Valve cover | |
| 26 | 4***3 | Non-return valve | |
| 27 | 4***4 | Spring | |
| 28 | 4***6 | O-RING | |
| 29 | 4***6 | Valve cover | |
| 30 | 4***8 | Valve cover | |
| 31 | 2***0 | Screw | |
| 32 | 4***7 | O-RING | |
| 33 | 4***9 | O-RING | |
| 34 | 4***2 | O-ring | |
| 35 | 4***6 | Plug | |
| 36 | 4***2 | O-RING | |
| 37 | 4***1 | O-ring | |
| 38 | 4***9 | Plug | |
| 39 | 4***7 | O-ring |
