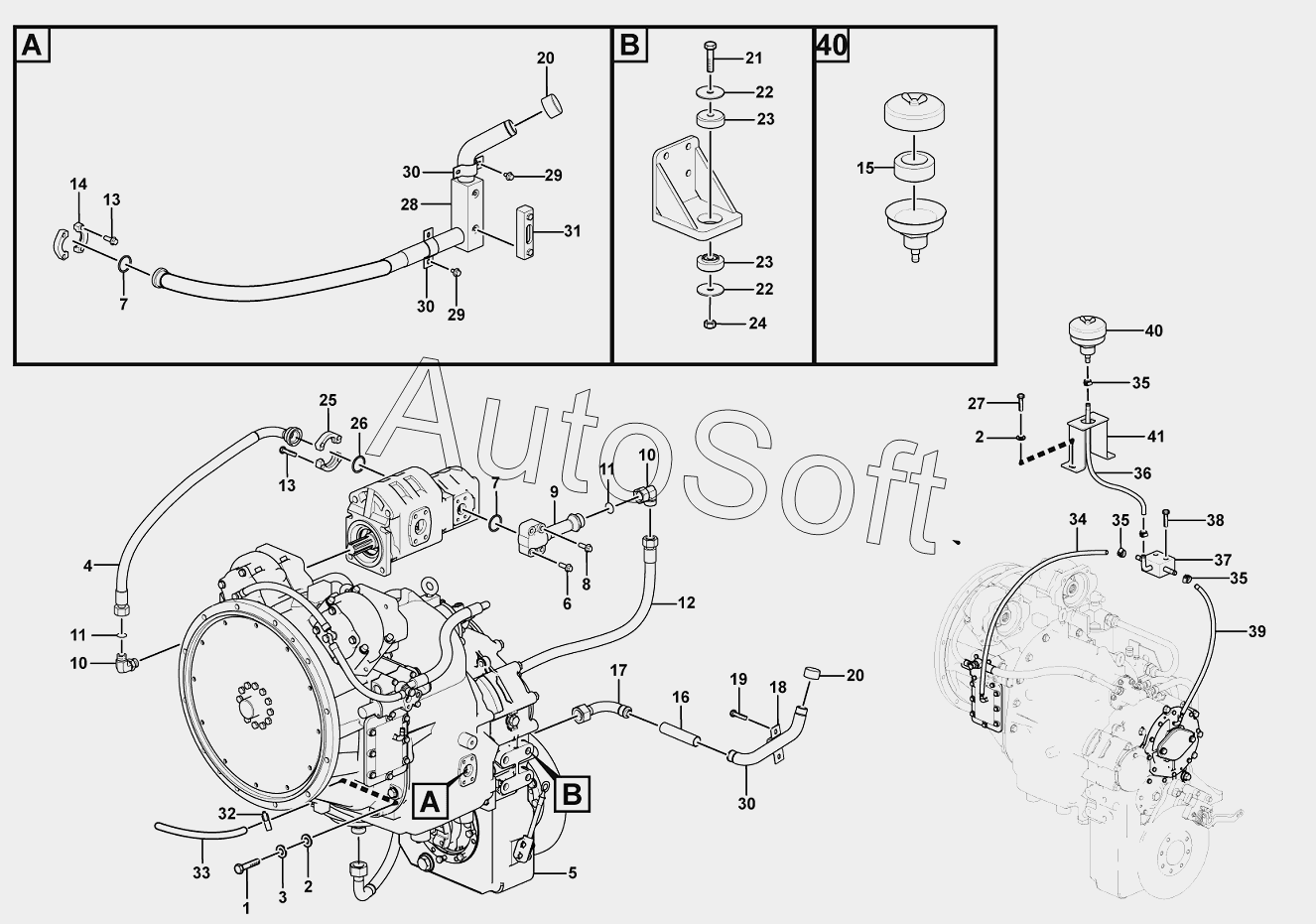

Каталог запасных частей к технике: SDLG LG956V (2015). Transmission assembly
1
2
2
3
4
5
6
7
7
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
29
30
30
30
31
32
33
34
35
35
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | BOLT GB5783-M10x45EpZn-8.8 | |
| 2 | 4***2 | Washer | |
| 3 | 4***5 | Washer | |
| 4 | 2***1 | Hose assembly | |
| 5 | 2***3 | Transmission | |
| 6 | 4***3 | BOLT GB16674-M10x40EpZn-8.8 | |
| 7 | 4***9 | O-RING | |
| 8 | 4***7 | BOLT GB16674-M10x45EpZn-8.8 | |
| 9 | 2***1 | Tube | |
| 10 | 4***1 | Nipple | |
| 11 | 4***7 | O-ring | |
| 12 | 2***1 | Hose assembly | |
| 13 | 4***5 | BOLT | |
| 14 | 4***6 | FLANGE | |
| 15 | 4***0 | Filter insert | |
| 16 | 4***5 | Hose assembly | |
| 17 | 2***1 | Oil pipe | |
| 18 | 4***2 | Clamp | |
| 19 | 4***7 | BOLT | |
| 20 | 2***1 | COVER | |
| 21 | 4***5 | Bolt | |
| 22 | 2***1 | WASHER | |
| 23 | 4***0 | SHOCK ABSORBER CBB95-2 | |
| 24 | 4***0 | NUT GB889.2-M20x1.5 EpZn-8 | |
| 25 | 4***3 | FLANGE | |
| 26 | 4***6 | O-RING | |
| 27 | 4***1 | BOLT | |
| 28 | 2***1 | Pipe assembly | |
| 29 | 4***1 | BOLT | |
| 30 | 2***1 | PIPE CLIP | |
| 31 | 4***3 | Fuel level gauge | |
| 32 | 4***4 | CLAMP | |
| 33 | 2***1 | Hose | |
| 34 | 4***2 | Hose assembly | |
| 35 | 4***3 | Clamp | |
| 36 | 4***5 | Hose assembly | |
| 37 | 2***1 | Connection block | |
| 38 | 4***9 | BOLT | |
| 39 | 4***1 | Hose assembly | |
| 40 | 4***2 | Air cleaner | |
| 41 | 2***1 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
