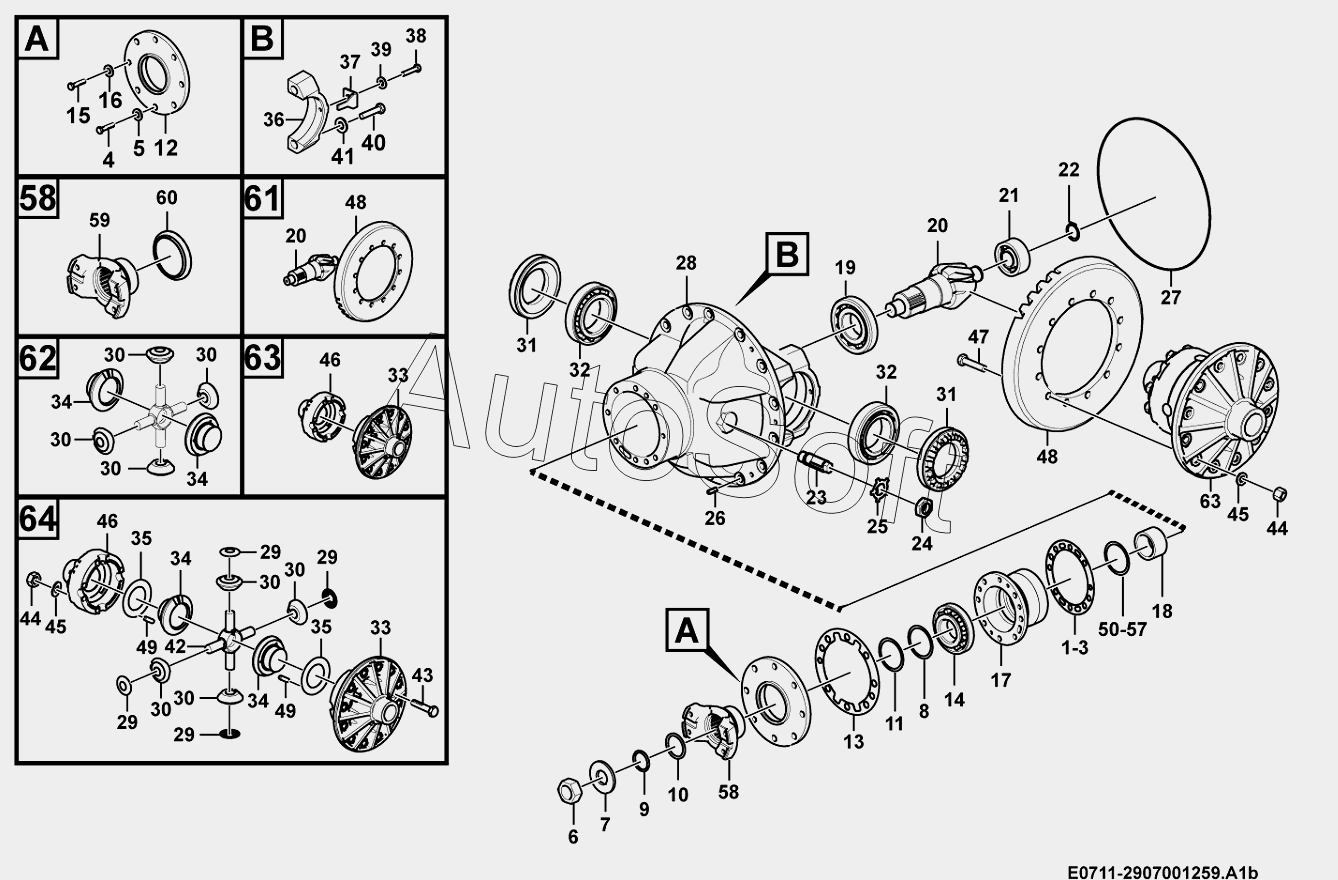

Каталог запасных частей к технике: SDLG LG956V (2015). Front final drive assembly
49
49
34
34
34
34
35
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
48
48
33
33
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
63
64
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | ADJUSTING SHIM | |
| 2 | 2***1 | ADJUSTING SHIM | |
| 3 | 2***1 | ADJUSTING SHIM | |
| 4 | 4***7 | BOLT | |
| 5 | 4***7 | WASHER | |
| 6 | 4***6 | NUT | |
| 7 | 2***1 | Washer | |
| 8 | 4***2 | Sealing ring | |
| 9 | 4***5 | O-RING GB3452.1-53x5.30G | |
| 10 | 2***1 | RETAINER RING | |
| 11 | 4***9 | Sealing ring | |
| 12 | 2***1 | SEALING COVER | |
| 13 | 2***1 | GASKET | |
| 14 | 4***0 | BEARING | |
| 15 | 4***6 | BOLT | |
| 16 | 4***6 | WASHER | |
| 17 | 2***1 | BEARING SEAT | |
| 18 | 2***1 | Sleeve | |
| 19 | 4***2 | BEARING | |
| 20 | 2***1 | Crown wheel | |
| 21 | 4***7 | BEARING | |
| 22 | 4***0 | RING SNAP | |
| 23 | 2***1 | BOLT | |
| 24 | 4***2 | NUT | |
| 25 | 2***1 | LOCKING LEAF | |
| 26 | 4***4 | PIN | |
| 27 | 4***9 | O-RING LGB308-430x3.5 | |
| 28 | 2***1 | CARRIER | |
| 29 | 2***1 | WASHER THRUST | |
| 30 | 2***1 | GEAR PINION | |
| 31 | 2***1 | ADJUSTING NUT | |
| 32 | 4***6 | BEARING | |
| 33 | 2***1 | RIGHT CASE DIFFERENTIAL MECHANISM | |
| 34 | 2***1 | Differential side gear | |
| 35 | 2***1 | HALF AXLE GEAR SPACER | |
| 36 | 2***1 | CAGE | |
| 37 | 2***1 | LOCKING LEAF | |
| 38 | 4***7 | BOLT | |
| 39 | 4***5 | Washer | |
| 40 | 2***1 | BOLT | |
| 41 | 2***1 | WASHER | |
| 42 | 2***1 | CROSS AXLE | |
| 43 | 2***1 | BOLT | |
| 44 | 4***8 | NUT | |
| 45 | 2***1 | WASHER | |
| 46 | 2***1 | LEFT CASE DIFFERENTIAL MECHANISM | |
| 47 | 2***1 | BOLT | |
| 48 | 2***1 | Crown wheel | |
| 49 | 2***1 | PIN | |
| 50 | 2***1 | Shim | |
| 51 | 2***1 | Shim | |
| 52 | 2***1 | Shim | |
| 53 | 2***1 | Shim | |
| 54 | 2***1 | Shim | |
| 55 | 2***1 | Shim | |
| 56 | 2***1 | Shim | |
| 57 | 2***1 | Shim | |
| 58 | 2***1 | INPUT FLANGE | |
| 59 | 2***1 | Connecting flange | |
| 60 | 2***1 | Cover | |
| 61 | 2***1 | Crown wheel | |
| 62 | 2***1 | Gear kit | |
| 63 | 2***9 | LEFT , RIGHT CASE DIFFERENTIAL MECHANISM | |
| 64 | 2***1 | Differential |
