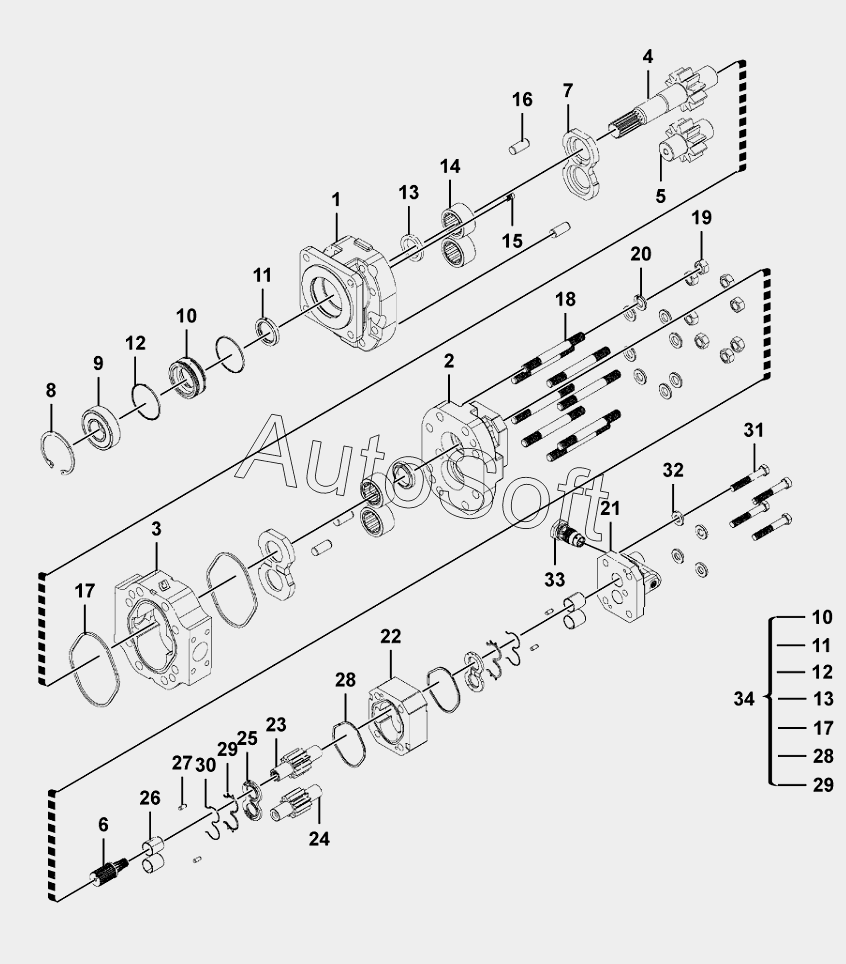

Каталог запасных частей к технике: SDLG LG956V (2015). (120104) Gear pump
27
19
20
21
22
23
24
25
26
18
28
28
29
29
30
31
32
33
34
10
10
2
3
4
5
6
7
8
9
1
11
11
12
12
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Cover | |
| 2 | 4***2 | Centering block | |
| 3 | 4***3 | Pump body | |
| 4 | 4***4 | Drive shaft gear | |
| 5 | 4***5 | Shaft | |
| 6 | 4***4 | Shaft | |
| 7 | 4***5 | Side board | |
| 8 | 4***0 | Retaining ring | |
| 9 | 4***1 | Beaing | |
| 10 | 4***7 | Sealing ring | |
| 11 | 4***2 | Sealing ring | |
| 12 | 4***8 | O-ring | |
| 13 | 4***9 | Sealing ring | |
| 14 | 4***0 | Needle bearing | |
| 15 | 4***4 | Screw | |
| 16 | 4***1 | Pin | |
| 17 | 4***2 | Sealing ring | |
| 18 | 4***6 | Stud | |
| 19 | 4***6 | Nut | |
| 20 | 4***1 | Washer | |
| 21 | 4***6 | Cover | |
| 22 | 4***9 | Pump body | |
| 23 | 4***0 | Drive shaft | |
| 24 | 4***1 | Shaft | |
| 25 | 4***7 | Side board | |
| 26 | 4***1 | Plain bearing | |
| 27 | 4***2 | Pin | |
| 28 | 4***3 | Sealing ring | |
| 29 | 4***4 | Sealing ring | |
| 30 | 4***5 | Retaining ring | |
| 31 | 4***2 | Screw | |
| 32 | 4***7 | Washer | |
| 33 | 4***5 | Valve | |
| 34 | 4***8 | Sealing ring kit |
