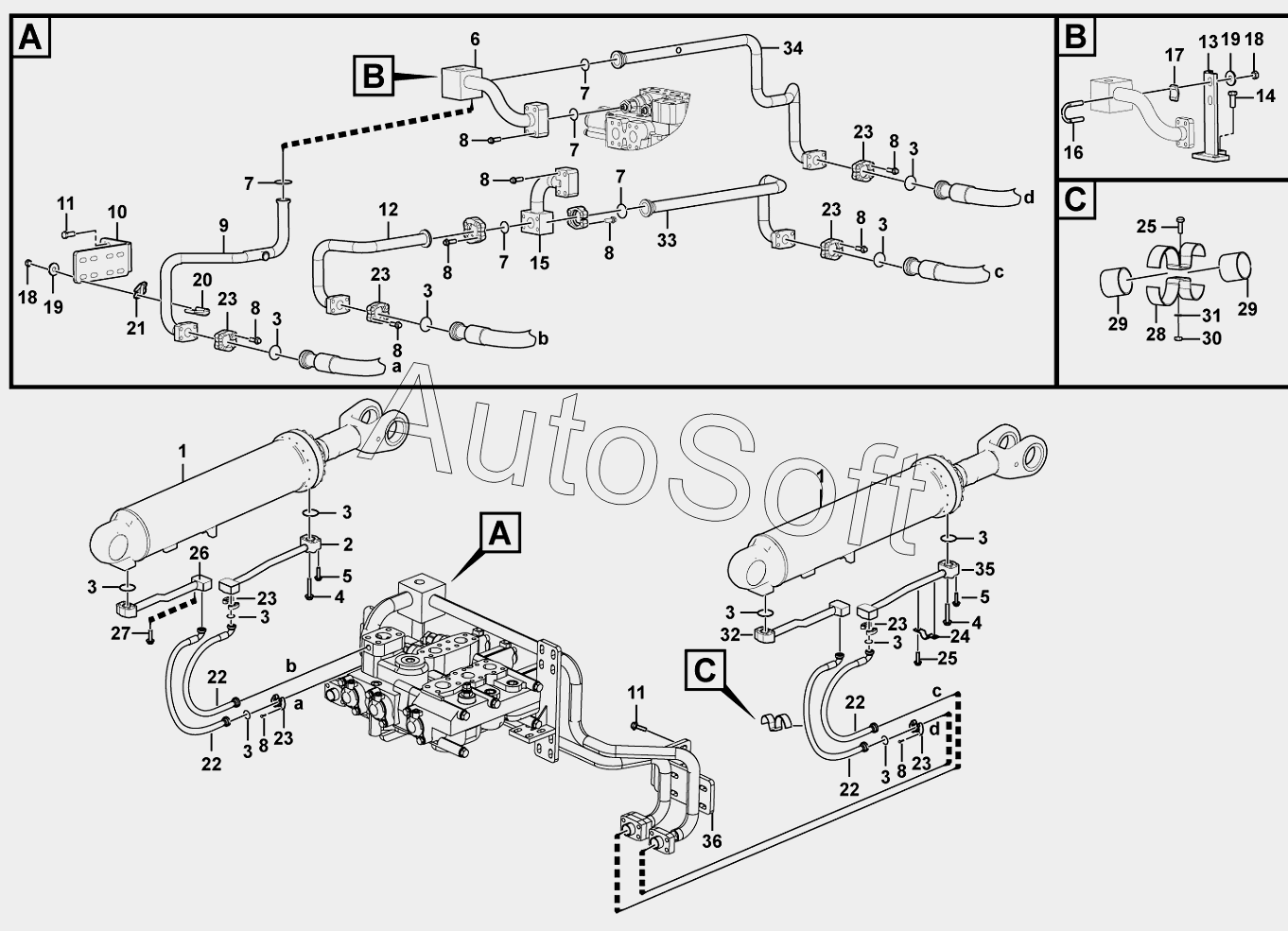

Каталог запасных частей к технике: SDLG LG956V (2015). Lifting cylinder assembly
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
10
11
11
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
23
23
23
23
24
25
25
26
27
28
28
29
29
29
30
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | LIFTING CYLINDER HSGF-170x90x767-1427 | |
| 2 | 2***1 | SMALL CHAMBER TUBE OF LEFT LIFT ARM CYLINDER | |
| 3 | 4***6 | O-RING | |
| 4 | 4***3 | BOLT | |
| 5 | 4***9 | BOLT | |
| 6 | 2***1 | THREE-WAY OIL TUBE | |
| 7 | 4***9 | O-RING | |
| 8 | 4***5 | BOLT | |
| 9 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 10 | 2***1 | FIX PLATE | |
| 11 | 4***9 | BOLT | |
| 12 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 13 | 2***1 | BRACKET | |
| 14 | 4***4 | BOLT | |
| 15 | 2***1 | THREE-WAY OIL TUBE | |
| 16 | 4***1 | U-BOLT LGB159-03646 | |
| 17 | 4***2 | PADDING LGB160-3646 | |
| 18 | 4***7 | NUT | |
| 19 | 4***2 | Washer | |
| 20 | 4***7 | U-BOLT LGB159-13040 | |
| 21 | 4***8 | PLATE LGB160-3040 | |
| 22 | 2***1 | OIL PIPE OF LIFTING CYLINDER | |
| 23 | 4***3 | FLANGE | |
| 24 | 2***1 | CLAMP | |
| 25 | 4***8 | BOLT | |
| 26 | 2***1 | BIG CHAMBER TUBE OF LEFT LIFT ARM CYLINDER | |
| 27 | 4***8 | BOLT | |
| 28 | 2***1 | CLAMP | |
| 29 | 4***9 | CUSHION | |
| 30 | 4***3 | NUT | |
| 31 | 4***2 | WASHER | |
| 32 | 2***1 | RIGHT LIFTING CYLINDER BIG CHAMBER TUBE | |
| 33 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 34 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 35 | 2***1 | RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE | |
| 36 | 2***1 | FIX PLATE |
