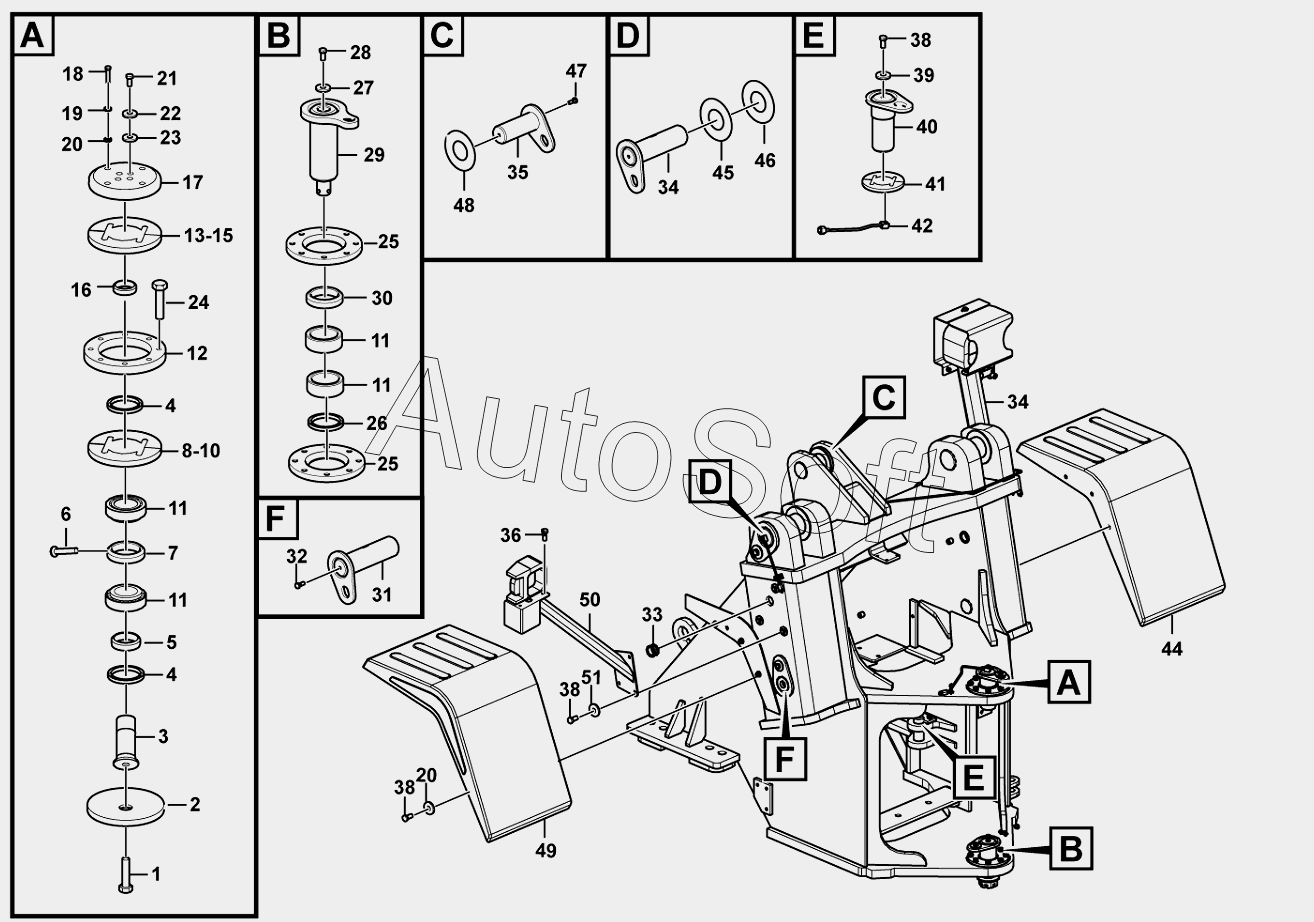

Каталог запасных частей к технике: SDLG LG956V (2015). Front frame accessory
1
2
3
4
4
5
6
7
8
9
9
10
11
11
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | BOLT | |
| 2 | 2***1 | DISC | |
| 3 | 2***1 | UP ARTICULATION PIN | |
| 4 | 4***7 | PUSTRING | |
| 5 | 2***1 | BUSH | |
| 6 | 4***1 | FITING | |
| 7 | 2***1 | BUSH | |
| 8 | 2***1 | SPACER | |
| 9 | 2***1 | SPACER | |
| 10 | 2***1 | SPACER | |
| 11 | 4***8 | BEARING GB297-33116 | |
| 12 | 2***1 | DISC | |
| 13 | 2***1 | SPACER | |
| 14 | 2***1 | SPACER | |
| 15 | 2***1 | SPACER | |
| 16 | 2***1 | BUSH | |
| 17 | 2***1 | DISC | |
| 18 | 4***4 | BOLT GB5782-M12x50EpZn-8.8 | |
| 19 | 4***6 | WASHER | |
| 20 | 4***8 | WASHER | |
| 21 | 4***9 | BOLT GB5782-M16x90EpZn-8.8 | |
| 22 | 4***8 | WASHER GB93-16-65Mn | |
| 23 | 4***1 | WASHER | |
| 24 | 4***1 | BOLT GB5782-M12x35EpZn-8.8 | |
| 25 | 2***2 | Flange | |
| 26 | 4***6 | SEAL RING GB9877.1-B80x150x10 | |
| 27 | 4***2 | WASHER | |
| 28 | 4***3 | BOLT | |
| 29 | 2***1 | DOWN ARTICULATION PIN | |
| 30 | 2***1 | BUSH | |
| 31 | 2***1 | Pin | |
| 32 | 4***5 | GREASE NIPPLE | |
| 33 | 2***1 | RUBBER SLEEVE | |
| 34 | 4***9 | PIN LGB301-95x147x325-40Cr | |
| 35 | 4***7 | PIN | |
| 36 | 4***4 | BOLT | |
| 37 | 4***9 | BOLT | |
| 38 | 4***7 | BOLT | |
| 39 | 4***1 | WASHER | |
| 40 | 2***1 | PIN | |
| 41 | 4***2 | SPACER GB303-50x90x1 | |
| 42 | 2***1 | FRONT KINGPIN LUBRICATING OIL PIPE | |
| 43 | 2***3 | Lantern bracket | |
| 44 | 2***1 | Front mudguard | |
| 45 | 4***0 | SPACER | |
| 46 | 4***1 | SPACER LGB303-95x160x2 | |
| 47 | 4***4 | BOLT | |
| 48 | 4***2 | SPACER LGB303-95x180x1 | |
| 49 | 2***1 | Front mudguard | |
| 50 | 2***3 | Lantern bracket | |
| 51 | 4***6 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
