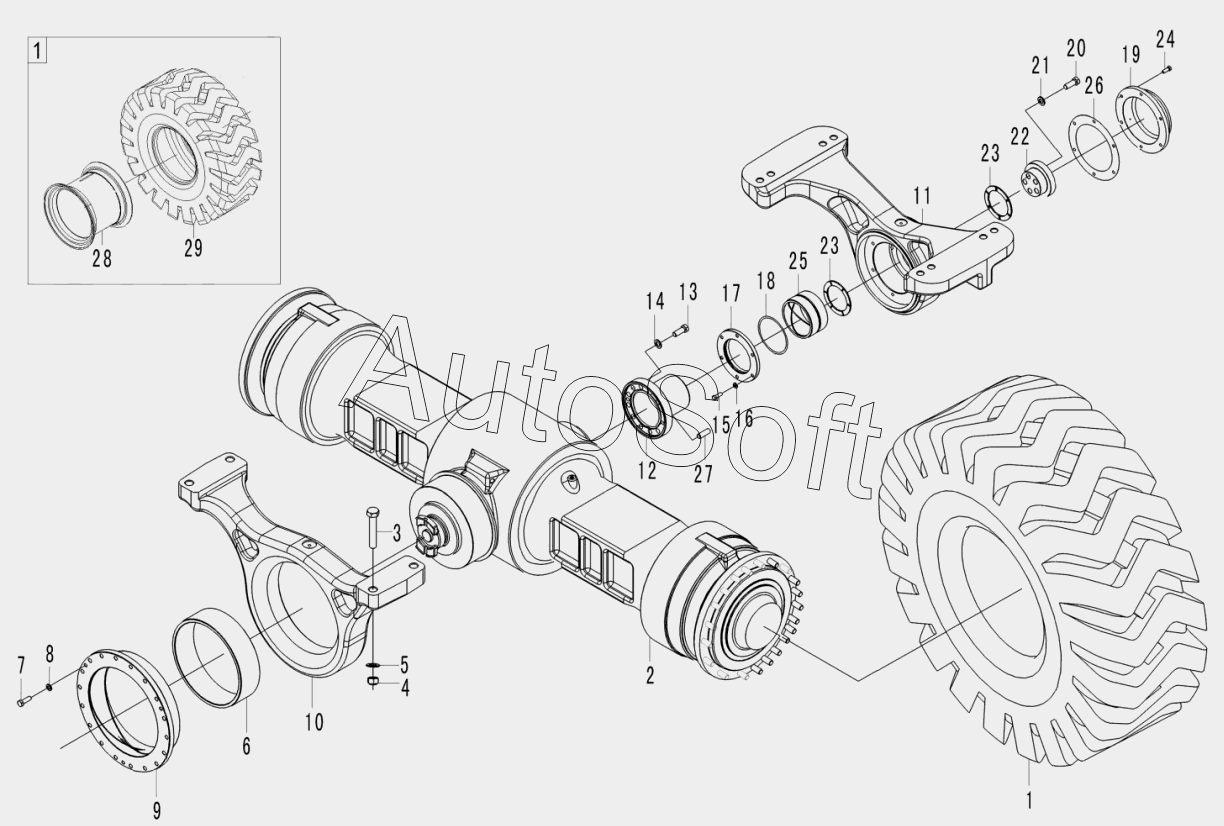

Каталог запасных частей к технике: SDLG LG969N (2015). Rear axle assembly
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wheel | |
| 2 | 4***5 | REAR AXLE | |
| 3 | 4***3 | Screw | |
| 4 | 4***3 | Nut | |
| 5 | 4***2 | WASHER GB1230-20EpZn | |
| 6 | 2***1 | SLEEVE | |
| 7 | 4***2 | BOLT GB5785-M16x1.5x50EpZn-8.8 | |
| 8 | 2***1 | WASHER | |
| 9 | 2***2 | Sleeve | |
| 10 | 2***1 | Bracket | |
| 11 | 2***1 | Bracket | |
| 12 | 2***1 | SUPPORT SHAFT | |
| 13 | 4***3 | BOLT GB5782-M14x50EpZn-10.9 | |
| 14 | 2***1 | WASHER | |
| 15 | 4***0 | BOLT | |
| 16 | 2***1 | WASHER | |
| 17 | 2***1 | SEALING COVER | |
| 18 | 4***1 | O-RING GB3452.1-160x5.30G | |
| 19 | 2***1 | COVER | |
| 20 | 4***3 | BOLT GB5785-M20x1.5x90EpZn-8.8 | |
| 21 | 2***1 | Washer | |
| 22 | 2***1 | SPACER | |
| 23 | 2***1 | BUSHING | |
| 24 | 4***4 | BOLT GB5782-M12x50EpZn-8.8 | |
| 25 | 2***2 | Sleeve | |
| 26 | 2***1 | SPACER | |
| 27 | 4***5 | RIGHT BRACKET OF LAMP | |
| 28 | 4***7 | Rim | |
| 29 | 4***6 | Tyre |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
