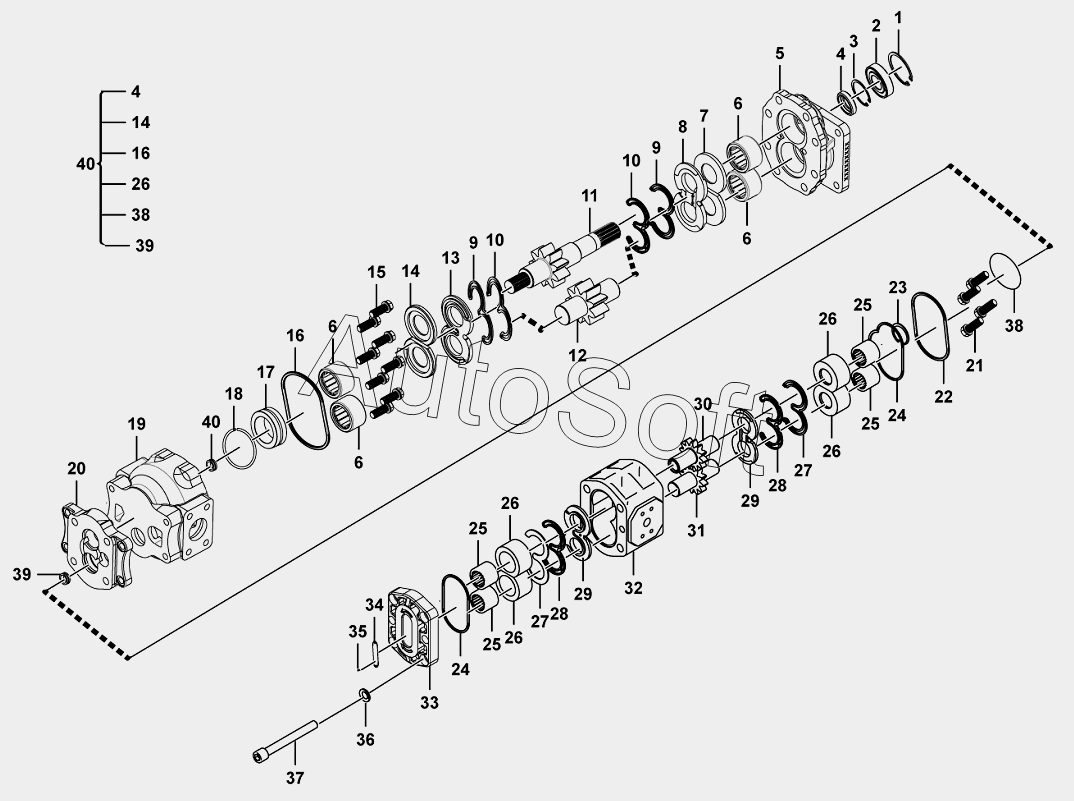

Каталог запасных частей к технике: SDLG LG969N (2015). (370101) Gear pump
1
2
3
4
4
5
6
6
6
6
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
26
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Retaining ring | |
| 2 | 4***1 | Bearing | |
| 3 | 4***4 | Retaining ring | |
| 4 | 4***6 | Sealing ring | |
| 5 | 4***7 | Cover | |
| 6 | 4***8 | Needle bearing | |
| 7 | 4***0 | Washer | |
| 8 | 4***2 | Side board | |
| 9 | 4***9 | Retaining ring | |
| 10 | 4***0 | Sealing washer | |
| 11 | 4***9 | Drive shaft | |
| 12 | 4***0 | Shaft | |
| 13 | 4***1 | Side board | |
| 14 | 4***9 | Washer | |
| 15 | 4***1 | Screw | |
| 16 | 4***7 | Sealing ring | |
| 17 | 4***2 | Spacer sleeve | |
| 18 | 4***3 | Snap ring | |
| 19 | 4***3 | Pump body | |
| 20 | 4***4 | Centering block | |
| 21 | 4***5 | SCREW GB70.1-M12x30EpZn-8.8 | |
| 22 | 4***5 | Sealing ring | |
| 23 | 4***4 | Retaining ring | |
| 24 | 4***0 | Sealing ring | |
| 25 | 4***3 | Bearing | |
| 26 | 4***4 | Sleeve | |
| 27 | 4***6 | Retaining ring | |
| 28 | 4***7 | Sealing ring | |
| 29 | 4***8 | Side plate | |
| 30 | 4***0 | Shaft | |
| 31 | 4***9 | Drive shaft | |
| 32 | 4***1 | Pump body | |
| 33 | 4***2 | Cover | |
| 34 | 4***3 | Name plate | |
| 35 | 4***1 | RIVET | |
| 36 | 4***9 | Spring washer | |
| 37 | 4***6 | Screw | |
| 38 | 4***8 | Sealing ring kit |
