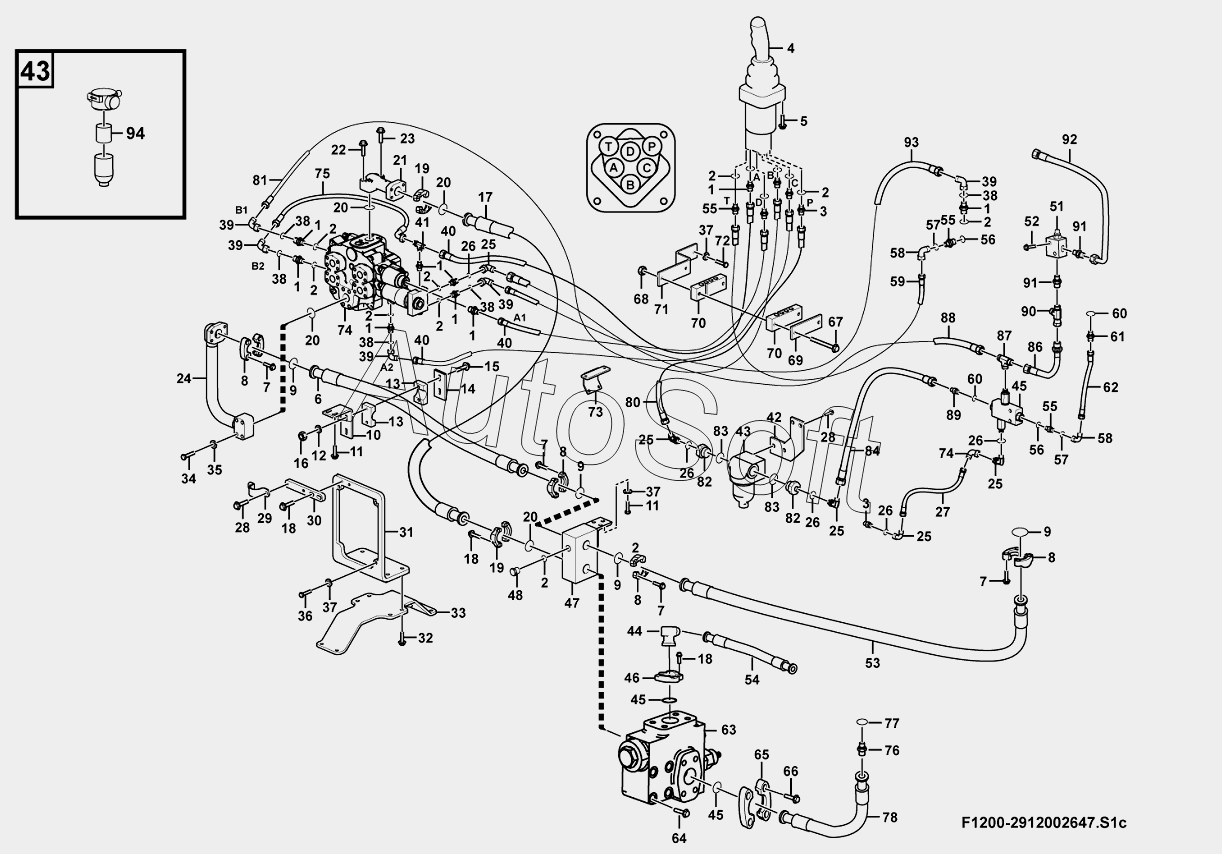

Каталог запасных частей к технике: SDLG LG969N (2015). Hidraulic control system
60
60
71
70
70
69
68
67
66
65
64
63
62
61
72
59
58
58
57
57
56
56
55
55
55
54
53
52
51
83
83
94
93
92
91
91
90
89
88
87
86
84
48
82
82
81
80
78
77
76
75
74
74
73
13
13
24
23
22
21
20
20
20
20
19
19
18
18
18
17
16
15
14
25
25
25
25
25
12
11
11
10
9
9
9
9
8
8
8
8
7
7
7
7
6
5
4
3
3
2
2
2
2
2
2
2
2
2
2
36
47
46
45
45
45
44
43
43
42
41
40
40
40
39
39
39
39
39
38
38
38
38
38
37
37
37
1
1
1
1
1
1
1
1
35
34
33
32
31
30
29
28
28
27
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Nipple | |
| 2 | 4***7 | O-RING | |
| 3 | 4***4 | JOINT | |
| 4 | 4***9 | Control lever | |
| 5 | 4***3 | BOLT | |
| 6 | 4***7 | Hose assembly | |
| 7 | 4***7 | BOLT | |
| 8 | 4***1 | FLANGE | |
| 9 | 4***0 | O-RING | |
| 10 | 2***1 | Bracket | |
| 11 | 4***2 | BOLT | |
| 12 | 4***7 | WASHER | |
| 13 | 2***1 | Clamp | |
| 14 | 2***1 | Plate | |
| 15 | 4***3 | BOLT | |
| 16 | 4***7 | NUT | |
| 17 | 2***1 | Hose assembly | |
| 18 | 4***5 | BOLT | |
| 19 | 4***6 | FLANGE | |
| 20 | 4***9 | O-RING | |
| 21 | 2***1 | Pipe | |
| 22 | 4***8 | BOLT | |
| 23 | 4***3 | BOLT | |
| 24 | 2***1 | Pipe | |
| 25 | 4***3 | JOINT | |
| 26 | 4***0 | O-RING | |
| 27 | 4***0 | Hose assembly | |
| 28 | 4***7 | BOLT | |
| 29 | 2***1 | Clamp | |
| 30 | 2***1 | Plate | |
| 31 | 2***1 | Valve plate | |
| 32 | 4***5 | BOLT | |
| 33 | 2***1 | Bracket | |
| 34 | 4***3 | Screw | |
| 35 | 4***8 | WASHER | |
| 36 | 4***3 | Screw | |
| 37 | 4***2 | Washer | |
| 38 | 4***0 | O-RING | |
| 39 | 4***7 | CONNECTOR | |
| 40 | 4***4 | Hose assembly | |
| 41 | 4***4 | Three-way nipple | |
| 42 | 2***1 | PLATE | |
| 43 | 4***4 | STRAINER | |
| 44 | 4***5 | Nipple | |
| 45 | 4***6 | O-RING | |
| 46 | 4***6 | FLANGE | |
| 47 | 2***1 | Block | |
| 48 | 4***4 | PLUG | |
| 49 | 4***3 | Valve | |
| 50 | 4***3 | BOLT | |
| 51 | 4***9 | Relief valve | |
| 52 | 4***4 | Screw | |
| 53 | 4***1 | Hose assembly | |
| 54 | 4***2 | Hose assembly | |
| 55 | 4***6 | Nipple | |
| 56 | 4***8 | O-RING LGB168-11524 | |
| 57 | 4***0 | O-RING | |
| 58 | 4***3 | CONNECTOR LGB143-01810 | |
| 59 | 4***3 | Hose assembly | |
| 60 | 2***1 | WASHER | |
| 61 | 2***1 | Nipple | |
| 62 | 4***3 | Hose assembly | |
| 63 | 4***1 | Valve | |
| 64 | 4***5 | Bolt | |
| 65 | 2***1 | Nipple | |
| 66 | 4***4 | BOLT GB70.1-M10x70EpZn-8.8 | |
| 67 | 4***3 | BOLT | |
| 68 | 4***3 | NUT | |
| 69 | 2***1 | MOUNTED PLATE | |
| 70 | 2***1 | CLAMP | |
| 71 | 2***1 | Plate | |
| 72 | 4***1 | BOLT | |
| 73 | 2***1 | Bracket | |
| 74 | 4***8 | Control valve | |
| 75 | 4***4 | Hose assembly | |
| 76 | 2***1 | Nipple | |
| 77 | 4***6 | O-ring | |
| 78 | 4***4 | Hose assembly | |
| 79 | 4***0 | STAIGHT JOINT | |
| 80 | 4***2 | Hose | |
| 81 | 4***2 | Hose assembly | |
| 82 | 2***1 | JOINT | |
| 83 | 4***6 | O-RING | |
| 84 | 4***9 | Hose | |
| 85 | 4***1 | Nipple | |
| 86 | 4***5 | Hose assembly | |
| 87 | 4***9 | Three-way nipple | |
| 88 | 4***9 | Hose | |
| 89 | 2***1 | JOINT | |
| 90 | 2***1 | Three-way nipple | |
| 91 | 4***1 | Nipple | |
| 92 | 4***0 | Hose assembly | |
| 93 | 4***5 | Hose assembly | |
| 94 | 4***1 | Filter insert |
