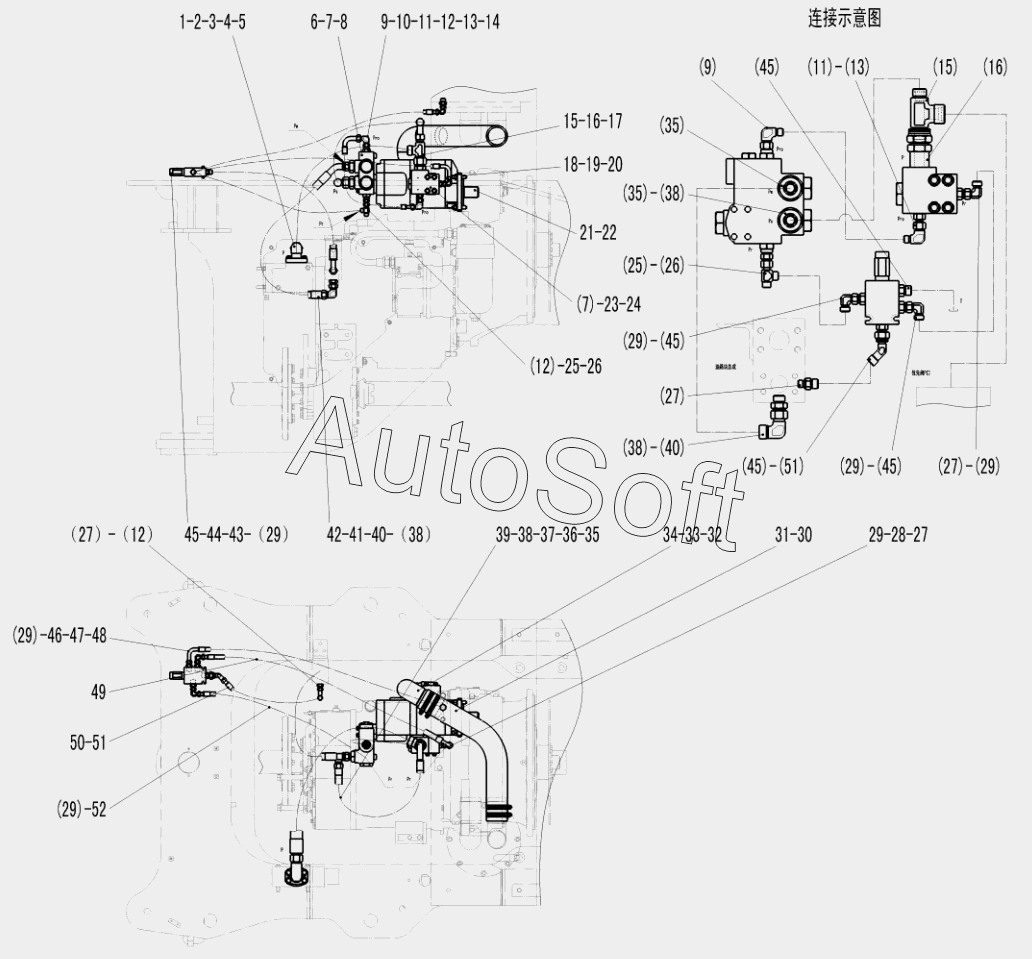

Каталог запасных частей к технике: SDLG LG958N (2015). Steering pump assembly
40
40
28
29
29
29
29
29
29
29
30
31
32
33
34
35
35
35
36
37
38
38
38
38
39
27
27
27
27
41
42
43
44
45
45
45
45
45
46
47
48
49
50
51
51
52
14
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
12
13
13
1
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Joint | |
| 2 | 4***7 | FLANGE | |
| 3 | 4***5 | BOLT | |
| 4 | 2***1 | Hose | |
| 5 | 4***9 | O-RING | |
| 6 | 2***1 | Valve | |
| 7 | 4***6 | O-RING | |
| 8 | 4***4 | BOLT GB16674-M10x80EpZn-8.8 | |
| 9 | 4***1 | Nipple | |
| 10 | 4***7 | Hose assembly | |
| 11 | 4***3 | Nipple | |
| 12 | 4***7 | O-RING | |
| 13 | 4***7 | CONNECTOR | |
| 14 | 4***0 | O-RING | |
| 15 | 2***1 | 3-way nipple | |
| 16 | 2***1 | Nipple | |
| 17 | 4***5 | O-RING LGB168-12631 | |
| 18 | 4***8 | WASHER | |
| 19 | 4***1 | NUT | |
| 20 | 4***3 | DOUBLE-SCREW BOLT | |
| 21 | 4***7 | Pump | |
| 22 | 4***3 | O-ring | |
| 23 | 2***1 | Flow valve | |
| 24 | 4***2 | BOLT GB16674-M10x75EpZn-8.8 | |
| 25 | 4***4 | JOINT | |
| 26 | 4***0 | Three-way nipple | |
| 27 | 4***0 | STAIGHT JOINT | |
| 28 | 4***0 | O-RING | |
| 29 | 4***3 | CONNECTOR LGB143-01810 | |
| 30 | 4***3 | CLAMP | |
| 31 | 2***1 | Hose | |
| 32 | 2***1 | Pipe | |
| 33 | 4***5 | O-RING | |
| 34 | 4***7 | BOLT | |
| 35 | 2***1 | Nipple | |
| 36 | 4***5 | O-RING | |
| 37 | 4***6 | Hose assembly | |
| 38 | 4***6 | CONNECTOR | |
| 39 | 4***1 | O-RING | |
| 40 | 4***7 | JOINT | |
| 41 | 4***1 | O-RING | |
| 42 | 4***0 | Hose assembly | |
| 43 | 4***3 | Valve | |
| 44 | 4***1 | BOLT GB16674-M6x40EpZn-8.8 | |
| 45 | 4***7 | Nipple | |
| 46 | 4***4 | Hose assembly | |
| 47 | 4***6 | Nipple | |
| 48 | 4***8 | O-RING LGB168-11524 | |
| 49 | 2***1 | Hose | |
| 50 | 4***5 | Hose assembly | |
| 51 | 4***4 | Nipple | |
| 52 | 2***1 | Hose assembly |
