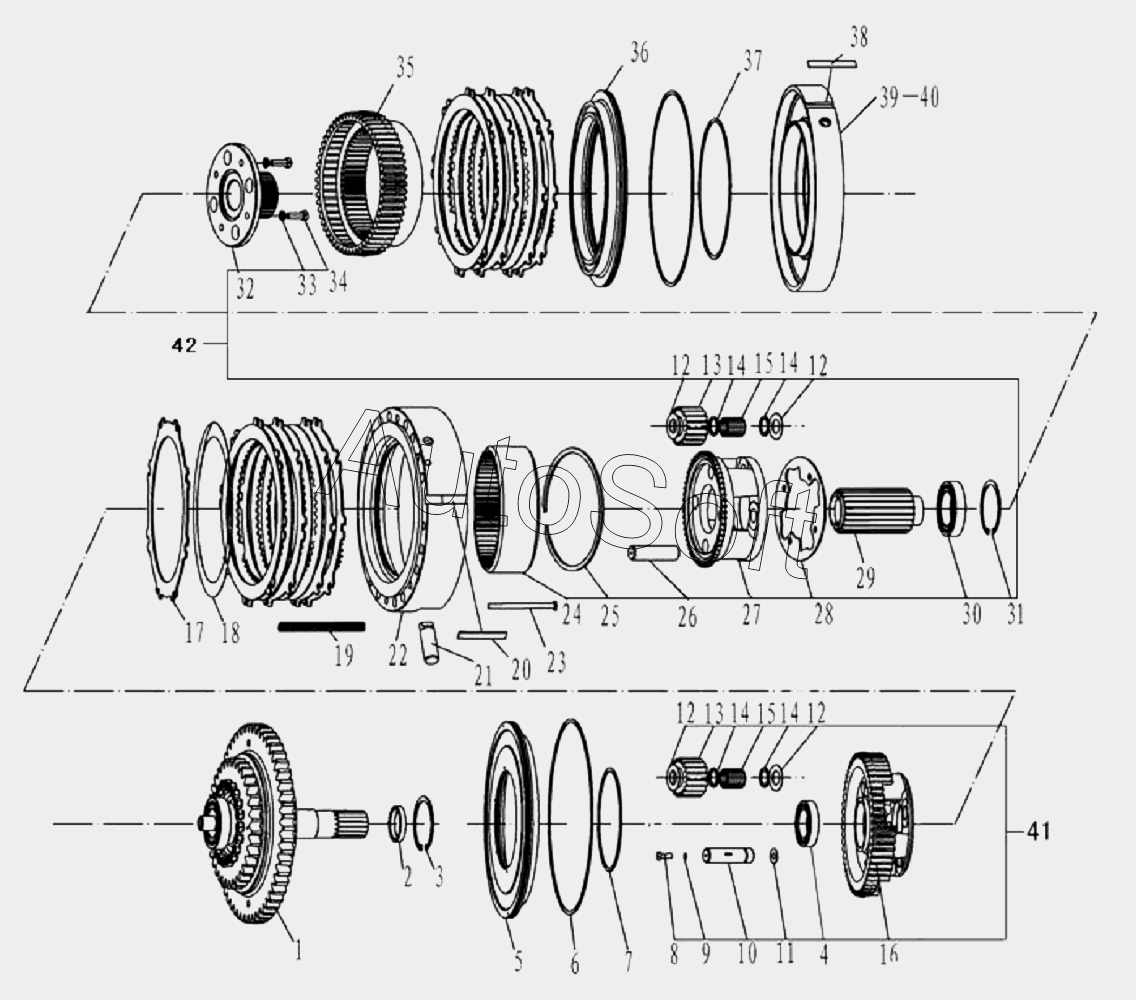

Каталог запасных частей к технике: SDLG LG946L (2010). 4TH SHAFT ASSY (I)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | AXIS ASSEMBLY | |
| 2 | 3***8 | ISOLATED BUSHING | |
| 3 | 4***7 | RIONG SNAP | |
| 4 | 4***1 | BALL BEARIN | |
| 5 | 3***9 | PISTION | |
| 6 | 3***3 | EXTERNAL SEAL RING | |
| 7 | 3***3 | INTERNAI SEAL RING | |
| 8 | 3***0 | BOLT | |
| 9 | 4***6 | WASHER | |
| 10 | 3***0 | REVERSE PLANET SPINDLE | |
| 11 | 3***2 | STOP WASHER | |
| 12 | 3***7 | SPACER | |
| 13 | 3***8 | PLANET | |
| 14 | 3***4 | RIONG SNAP | |
| 15 | 4***1 | ROLLER | |
| 16 | 3***1 | CARRIER OF REVERSE ASSY | |
| 17 | 3***0 | REVERSE FIRST SPEED DRIVEN DISK | |
| 18 | 2***8 | REVERSE FIRST SPEED DRIVE DISK | |
| 19 | 3***1 | SPRING | |
| 20 | 3***6 | PIN | |
| 21 | 3***1 | ROUND PIN | |
| 22 | 2***9 | ISOLATED BRACKET | |
| 23 | 3***2 | SPRING PIN | |
| 24 | 3***8 | REVERSE RANGE GEAR-RING | |
| 25 | 3***6 | RIONG SNAP | |
| 26 | 3***9 | FIRST SPEED PLANET SPINDLE | |
| 27 | 3***1 | CARRIER OF THE FIRST RANGE PLANET GEAR | |
| 28 | 3***0 | LOCK PLATE | |
| 29 | 3***3 | GEAR-SUN | |
| 30 | 4***9 | BEARING | |
| 31 | 4***4 | RETAINNER RING | |
| 32 | 3***2 | CONNECTING DISH FOR THE DIRECT RANGE | |
| 33 | 4***6 | WASHER | |
| 34 | 4***5 | BOLT | |
| 35 | 3***2 | INTERNAL GEAR-RING ASSEMBLY FOR FIRST RANGE | |
| 36 | 3***4 | FIRST RANGE PISTION | |
| 37 | 3***3 | SEALING RING | |
| 38 | 3***9 | MOUNTING PLATE | |
| 39 | 3***5 | CYLINDER-HOUSING FOR THE FIRST RANGE | |
| 40 | 3***6 | SQUARE SEAL | |
| 41 | 7***5 | REVERSING PLANET CARRIER ASSENBLY | |
| 42 | 7***4 | ONE STEP PLANET CARRIER ASSENBLY |
