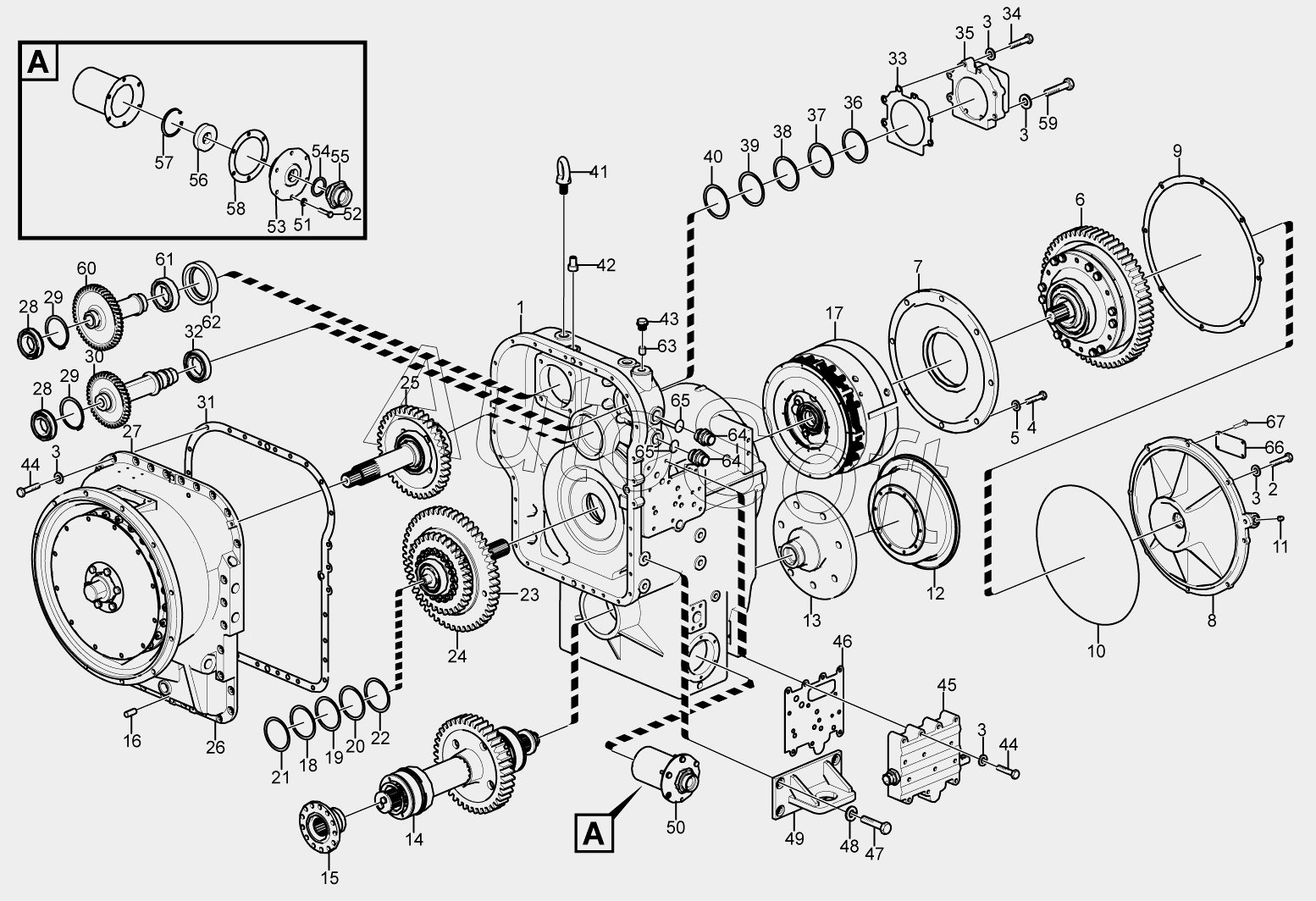

Каталог запасных частей к технике: SDLG LG952N (2016). BX50-02 Transmission
42
50
49
48
47
46
45
44
44
43
51
41
40
39
38
37
36
35
59
67
66
65
65
64
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
3
3
3
3
2
1
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Transmission housing | |
| 2 | 4***7 | BOLT | |
| 3 | 2***1 | Washer | |
| 4 | 4***7 | Screw | |
| 5 | 4***8 | Plain washer | |
| 6 | 2***1 | Shaft | |
| 7 | 2***1 | Cover | |
| 8 | 3***1 | END COVER | |
| 9 | 2***1 | SEALING SPACER | |
| 10 | 4***1 | O-RING | |
| 11 | 3***2 | PLUG SCREW | |
| 12 | 2***1 | Stop dog | |
| 13 | 2***1 | Flange | |
| 14 | 2***1 | Output shaft | |
| 15 | 2***1 | Flange | |
| 16 | 2***2 | Pin | |
| 17 | 2***1 | Planet gear kit | |
| 18 | 2***1 | Shim | |
| 19 | 2***1 | Shim | |
| 20 | 2***1 | Shim | |
| 21 | 2***1 | Shim | |
| 22 | 2***1 | Shim | |
| 23 | 7***2 | AXIS ASSEMBLY | |
| 24 | 2***1 | Clutch | |
| 25 | 2***7 | 3RD SHAFT ASSY | |
| 26 | 4***2 | Torque converter | |
| 27 | 2***1 | Torque converter | |
| 28 | 4***9 | BEARING | |
| 29 | 4***4 | RETAINNER RING | |
| 30 | 2***1 | GEAR | |
| 31 | 2***1 | Gasket | |
| 32 | 4***2 | BEARING | |
| 33 | 2***2 | Gasket | |
| 34 | 4***5 | Bolt | |
| 35 | 4***0 | Gear pump | |
| 36 | 2***1 | Shim | |
| 37 | 2***1 | Shim | |
| 38 | 2***1 | Shim | |
| 39 | 2***1 | Shim | |
| 40 | 2***1 | Shim | |
| 41 | 4***0 | SCREW | |
| 42 | 2***1 | Nipple | |
| 43 | 4***5 | PLUG SCREW | |
| 44 | 4***4 | BOLT | |
| 45 | 4***4 | SHIFT CONTROL VALVE | |
| 46 | 2***1 | GASKET | |
| 47 | 4***7 | BOLT | |
| 48 | 4***9 | WASHER | |
| 49 | 2***1 | Attachment bracket | |
| 50 | 2***5 | OIL-FILTER ASSEMBLY | |
| 51 | 2***1 | Washer | |
| 52 | 4***7 | BOLT | |
| 53 | 2***1 | Plate | |
| 54 | 4***3 | Washer | |
| 55 | 2***1 | Nipple | |
| 56 | 4***7 | RING MAGNET | |
| 57 | 4***3 | RETAINER RING | |
| 58 | 3***2 | SHIM | |
| 59 | 4***3 | Screw | |
| 60 | 2***1 | Gear | |
| 61 | 4***0 | BEARING | |
| 62 | 2***1 | BEARING COVER | |
| 63 | 3***8 | BOLT | |
| 64 | 2***1 | Nipple | |
| 65 | 4***3 | O-RING | |
| 66 | 2***1 | Name plate | |
| 67 | 4***2 | Rivet |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
