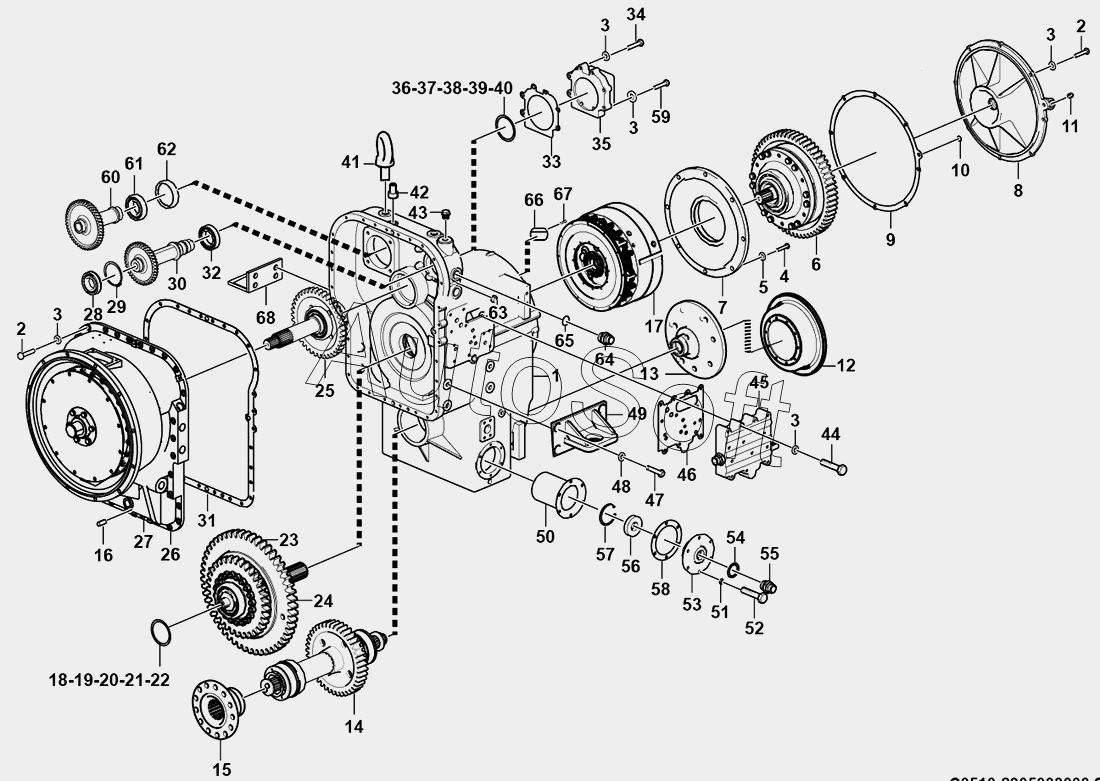

Каталог запасных частей к технике: SDLG LG956F (2016). BX50-03 Transmission assembly
1
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Transmission housing | |
| 2 | 4***7 | BOLT | |
| 3 | 2***1 | Washer | |
| 4 | 4***7 | Screw | |
| 5 | 4***8 | Plain washer | |
| 6 | 2***1 | Shaft | |
| 7 | 2***1 | Cover | |
| 8 | 3***1 | END COVER | |
| 9 | 2***1 | SEALING SPACER | |
| 10 | 4***1 | O-RING | |
| 11 | 3***2 | PLUG SCREW | |
| 12 | 2***2 | Brake assembly | |
| 13 | 2***1 | Flange | |
| 14 | 2***1 | Output shaft | |
| 15 | 2***1 | Flange | |
| 16 | 2***2 | Pin | |
| 17 | 2***1 | Planet gear kit | |
| 18 | 2***1 | Shim | |
| 19 | 2***1 | Shim | |
| 20 | 2***1 | Shim | |
| 21 | 2***1 | Shim | |
| 22 | 2***1 | Shim | |
| 23 | 7***2 | AXIS ASSEMBLY | |
| 24 | 2***1 | Clutch | |
| 25 | 2***7 | 3RD SHAFT ASSY | |
| 26 | 2***1 | Torque converter | |
| 27 | 4***1 | Torque covertor | |
| 28 | 4***9 | BEARING | |
| 29 | 4***4 | RETAINNER RING | |
| 30 | 2***1 | GEAR | |
| 31 | 2***1 | Gasket | |
| 32 | 4***2 | BEARING | |
| 33 | 2***2 | Gasket | |
| 34 | 4***5 | Bolt | |
| 35 | 4***0 | Gear pump | |
| 36 | 2***1 | Shim | |
| 37 | 2***1 | Shim | |
| 38 | 2***1 | Shim | |
| 39 | 2***1 | Shim | |
| 40 | 2***1 | Shim | |
| 41 | 4***0 | SCREW | |
| 42 | 2***1 | Nipple | |
| 43 | 4***5 | PLUG SCREW | |
| 44 | 4***4 | BOLT | |
| 45 | 4***4 | SHIFT CONTROL VALVE | |
| 46 | 2***1 | GASKET | |
| 47 | 4***7 | BOLT | |
| 48 | 4***9 | WASHER | |
| 49 | 2***1 | Attachment bracket | |
| 50 | 2***5 | OIL-FILTER ASSEMBLY | |
| 51 | 2***1 | Washer | |
| 52 | 4***7 | BOLT | |
| 53 | 2***1 | Plate | |
| 54 | 4***3 | Washer | |
| 55 | 2***1 | Nipple | |
| 56 | 4***7 | RING MAGNET | |
| 57 | 4***3 | RETAINER RING | |
| 58 | 3***2 | SHIM | |
| 59 | 4***3 | Screw | |
| 60 | 2***1 | Gear | |
| 61 | 4***0 | BEARING | |
| 62 | 2***1 | BEARING COVER | |
| 63 | 3***8 | BOLT | |
| 64 | 2***1 | Nipple | |
| 65 | 4***3 | O-RING | |
| 66 | 2***1 | Name plate | |
| 67 | 4***2 | Rivet | |
| 68 | 2***1 | Attachment bracket |
